耀希达凯（Yoshitake）GD-46SP 水用减压阀（属于 GD-46 系列）主要用于集合住宅等的户别给水管线上，确保以调节后的压力稳定供水。该减压阀只需将阀帽翻过来即可进行水压检查，无需拆卸阀门，从而缩短了施工的工期。
特点
- 噪音小，即使在深夜也可以使用。
- 只需将阀帽翻过来即可进行水压检查，无需拆卸阀门。
- 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
- 附带的压力表接头允许在供水时安装压力表，以便于检查设定压力。
- 噪音性能、流量性能等是以日本都市再生机构的[机材品质判断标准]为基准。
规格
| 规格参数 | 详情 |
|---|---|
| 公称直径 | 20A |
| 适用流体 | 自来水 |
| 一次压力 | 1.0 MPa 以下 |
| 二次压力 | (A) 0.05-0.10 MPa〔标准设置：0.09 MPa〕 (B) 0.10-0.22 MPa〔标准设置：0.20 MPa〕 (C) 0.20-0.30 MPa〔标准设置：0.25 MPa〕 |
| 最小差压 | 0.02 MPa |
| 最大减压比 | 10:1 |
| 工作温度 | 无管端芯件：5-90℃ 有管端芯件：5-40℃ 有止回阀：5-60℃ |
| 最小可调流量 | 0.5 L/min |
| 额定流量 | 无止回阀：50 L/min（阀门之前和之后的差压：0.10 MPa 以上） 有止回阀：30 L/min（阀门之前和之后的差压：0.10 MPa 以上） |
| 压力检查功能 | 压力表接头（JIS Rc1/8 螺纹型） |
| 出口端耐受压力 | 出口端最高使用压力的 1.2 倍 |
材质
- 阀体: 铸造青铜（经 NPb 处理）
- 阀杆: 耐脱亚铅材料
- 阀瓣: 合成橡胶 / 不锈钢
- 膜片: 合成橡胶
附加规格说明
- 可提供压力表（A 型或 D 型）作为可选额外配件（适用于 0.5 MPa）。
- 压力表的精度为满量程（F.S.）的 ±3%。
- 过滤器为 60 目。
- 产品出厂时已设定为减压阀功能。
- 使用不可燃材料作为保温材料。
- 止水栓材质不是抗脱锌材料。
尺寸和重量
| 型号 | 连接方式 (入口 × 出口) | L (mm) | 重量 (kg) |
|---|---|---|---|
| GD-46SP / 46SPC | Rc 3/4 × R 3/4 | 247.5 | 1.6 |
〔带截止阀的 GD-46SP〕

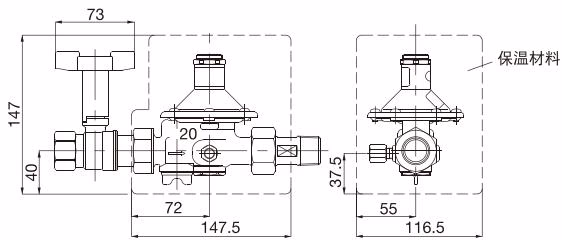

保温材料的尺寸
(GD-46SP)
备注
保温材料对所有 GD-46 系列的阀门是通用的。但是水用截止阀不使用保温材料。
特性图表

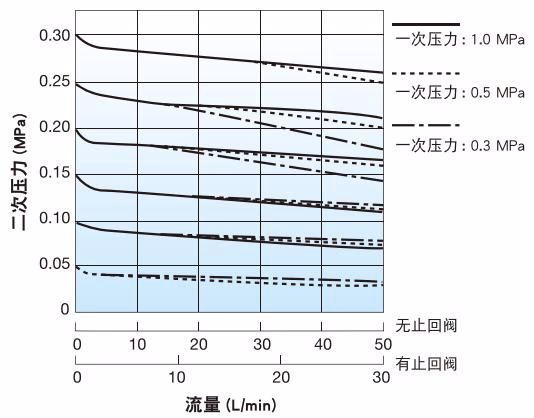

流量特性图表

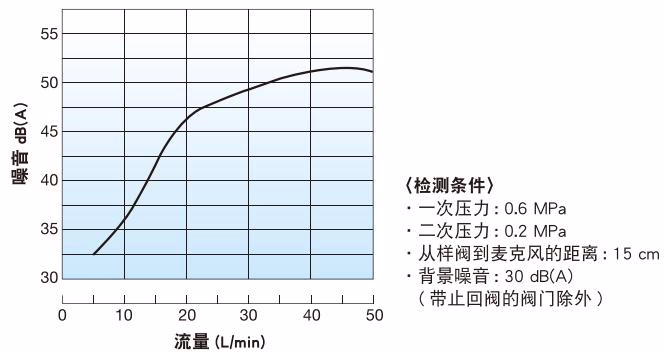

噪音特性图表
压力特性图表
本图表显示的是：当一次压力为 0.5 MPa，二次压力设定为 0.2 MPa 时，一次压力在 0.22 MPa 至 1.0 MPa 之间变化时的二次压力变动情况。
压力调节的方法
- 将压力表拧入压力表接头中（图 1）。
- 拆下阀帽。边查看压力表，边转动调节螺丝，将二次压力调到所需值（图 2）。
- 顺时针转动调节螺丝时，二次压力上升。
- 逆时针转动调节螺丝时，二次压力下降。
- 二次压力调节后，平面朝上将阀帽装好。
- 拆下压力表。
(图 1)

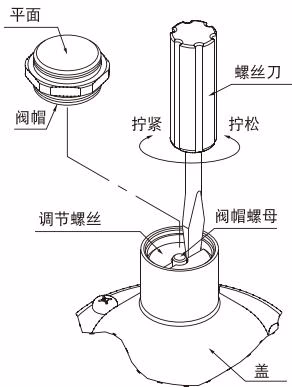

(图 2)
螺丝刀建议
请用公称宽度为 4.5 至 6mm 的一字头螺丝刀拧开槽螺钉。将螺丝刀插在调节螺丝的槽中，避开固定在螺丝中心的阀帽螺母，然后调节二次压力。
安装注意事项
- 安装时阀体上的箭头标记必须与流体流动方向一致。
- 可平行或垂直安装在管道上。
- 在清除管道中的灰尘、水垢和沙子后进行安装。
- 请勿不必要地触摸调节螺钉，因为设定压力已调整为标准设定压力。
- 每年定期清洗一到两次，因为如果灰尘、水垢和沙子卡在过滤器中，水将无法顺畅流出。异物特别容易在初期管道中积聚，因此供水后应尽快检查过滤器。
- 氯乙烯管路安装注意事项：如果氯乙烯管的粘合剂流入产品中，可能会卷入合成橡胶，安装时请务必小心。
- 使用聚苯乙烯泡沫作为保温材料。
警告
- 在将减压阀连接到管道之前，请清除管道中的异物。如果异物进入减压阀，它将无法正常工作并可能损坏。
- 将水用截止阀连接到减压阀时，确保没有倾斜（管道中心不对齐）。如果有倾斜，由于垫圈的密封性能受损，会导致外部泄漏。
- 当安装在封闭管道中时，由于温度升高引起流体体积膨胀，会损坏减压阀。
- 不要将减压阀连接到可能引起电位差的异种金属管道上，以避免阀门或其部件腐蚀。
水压检查程序
GD-46 减压阀的切换步骤
- 水压检查前，请务必确认管道内没有内部压力。如果内部仍有压力，请将其消除。
- 拆下阀帽并将其翻出（使凹面朝上），然后将其牢固地拧在弹簧盖上。（图 1）
- 当存在内部压力时，请勿拧动阀帽。
- 在进行水压检查时，请务必检查阀帽的凹面是否朝上拧入，并在 1.75 MPa 以下进行水压检查。
- 释放内部压力，并在水压检查后务必将阀帽返回原始位置（使平面朝上）。（图 2）
- 如果阀帽没有返回原始位置，产品将无法作为减压阀发挥功能。
旁通功能
(图 1)
减压功能
(图 2)
故障排除
| 故障状况 | 故障原因 | 对策 |
|---|---|---|
| 流量过低。 | • 过滤器堵塞。 • 设定压力过低。 | • 清洗过滤器。 • 根据调整方法的指示进行调整。 |
| 二次侧压力超出规定范围以上。 | • 阀帽为水压测试时的状态。 | • 将阀帽的平面部朝上。 |
| 外部泄露。 | • 固定螺丝、阀体阀帽、过滤器盖等松开。 • O 型密封圈或垫圈损坏。 • 压力表接头松开。 | • 拧紧固定螺丝、阀体阀帽、过滤器盖等。 • 更换新的 O 型密封圈或垫圈。 • 卸下压力表接头，在螺丝部分卷上密封带，安装在阀箱上。 |
