PN25
耀希达凯（Yoshitake）GD-55-80 水用减压阀主要用于温水用热交换器在供水时，避免给热交换器施加不必要的供水压力，使之保持稳定的设定压力。
除实现减压功能外，该阀门还具有逆流防止、负压动作、压力平衡、内置过滤器等多种功能。
特点
- 采用压力平衡结构。
- 可垂直或水平方向配管。
- 阀体及膜片采用耐氯性合成橡胶。
规格
| 适用流体 | 冷水和热水 |
|---|---|
| 一次压力 | 100-750 kPa |
| 标准设定压力 | 80 ± 6 kPa |
| 阀体 | 青铜 |
| 膜片 | 耐热耐水的合成橡胶 |
| 阀瓣·止回阀 | 耐热耐水的合成橡胶 |
| 过滤器 | 滤网：不锈钢，框架：合成树脂 |
| 过滤器目数 | 60目 |
| 最高温度 | 60°C |
| 连接方式 | JIS Rc 螺纹型 |
| 安装方向 | 水平·垂直 |
INFO
- 可提供通过 JIS 认证的标准设定压力为 65 kPa 的 GD-55-65、GD-56-65。
- 可提供标准设定压力为 30-200 kPa 的 GD-55 和 GD-56。

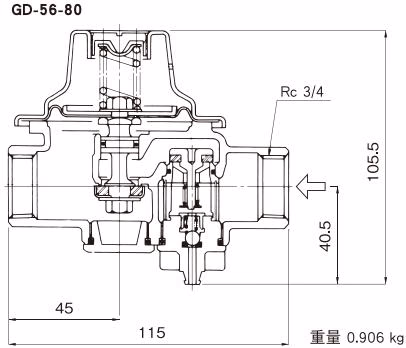

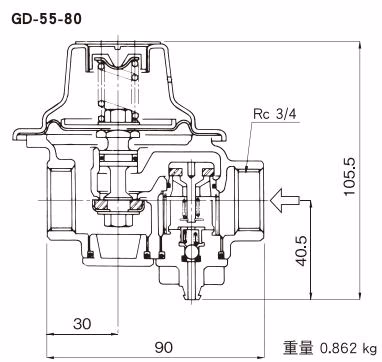

尺寸（mm）和重量（kg）
性能图表
压力特性图表

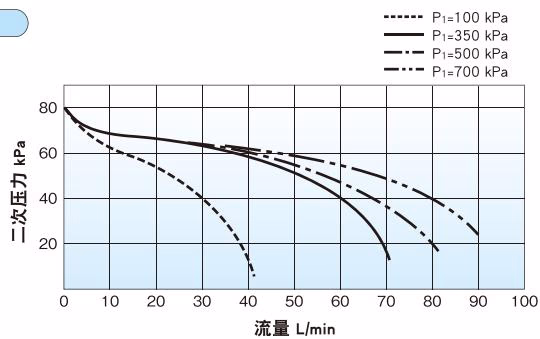

流量特性图表
最高压力限制
水用减压阀、温水器用安全阀及温水用热交换器的最高压力对比：
| 水用减压阀 | 温水器用安全阀 | 温水用热交换器的最高压力 |
|---|---|---|
| 80 | 95, 97 | 100 |
| 85 | 97 | 100 |
| 120 | 190 | 200 |
| 150 | 190 | 200 |
| 170 | 190 | 200 |
WARNING
注意：将粗体字标示的阀门用于简易锅炉（100 kPa）属违法行为。
配管示例
结构与材质
| 编号 | 零件名称 | 材质 |
|---|---|---|
| 30 | 标签 (Label) | 聚酯 (Polyester) |
| 29 | 阀帽 (Cap) | POM |
| 28 | 负压作动阀弹簧 | SUS304 |
| 27 | 负压作动阀 | SUS304 |
| 26 | O型圈 | NBR |
| 25 | O型圈 | NBR |
| 24 | 过滤器盖 | C3771 |
| 23 | 推力螺母 (Push Nut) | SUS |
| 22 | 逆止阀弹簧 | SUS304 |
| 21 | O型圈 | NBR |
| 20 | 过滤器 | SUS304 & POM |
| 19 | 逆止阀 | NBR |
| 18 | 逆止阀座 | POM |
| 17 | 调节螺钉 | C3604 |
| 16 | 弹簧座 | SPC |
| 15 | 调节弹簧 | SWP |
| 14 | 十字槽盘头螺钉 | Steel |
| 13 | 弹簧盖 | SPC |
| 12 | O型圈 | NBR |
| 11 | 阀体盖 | C3604 |
| 10 | 六角螺母 | C3604 |
| 9 | 垫圈 | SUS |
