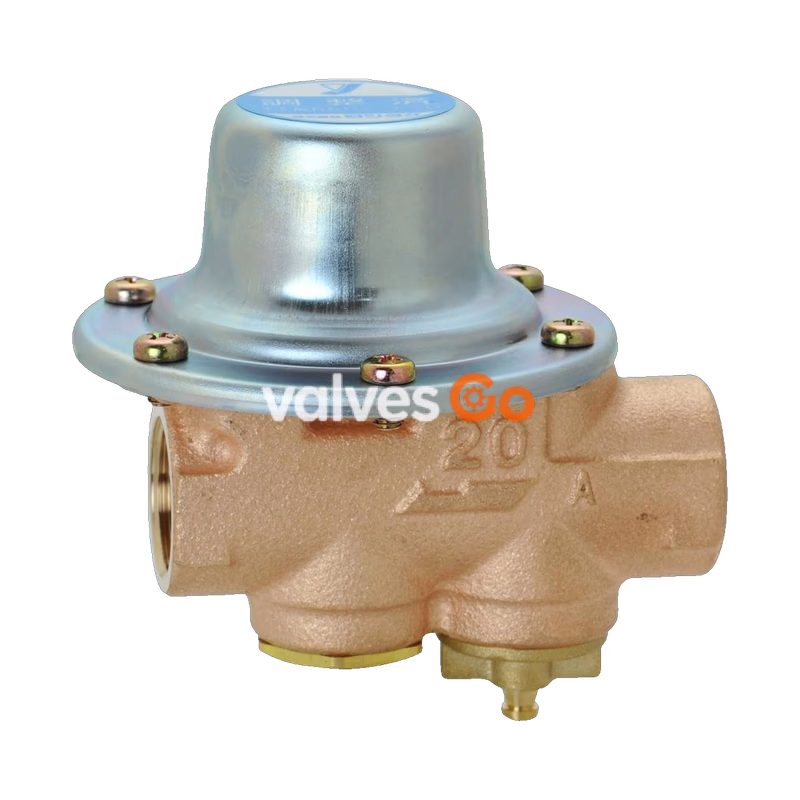

Ёситакэ (Yoshitake) GD-55-80 — это редукционный клапан (регулятор давления) для бытовых бойлеров, который в основном используется для подачи воды в теплообменники горячей воды. Он поддерживает стабильное давление подачи воды, чтобы защитить корпус теплообменника от высокого давления.

Помимо снижения давления, он также выполняет функции предотвращения обратного потока, работы при отрицательном давлении, балансировки давления и имеет встроенный сетчатый фильтр.

Особенности

1. Клапан имеет структуру с балансировкой давления.
2. Трубы могут быть установлены как горизонтально, так и вертикально.
3. Клапан и мембрана изготовлены из хлоростойкого синтетического каучука.

Технические характеристики

Применение	Холодная и горячая вода
Давление на входе	100-750 кПа
Стандартное заданное давление	80 ± 6 кПа
Корпус	Бронза
Мембрана	Синтетический каучук
Клапан · Обратный клапан	Синтетический каучук
Сетчатый фильтр	Сетка: нержавеющая сталь, Каркас: синтетическая смола
Размер ячейки фильтра	60 меш
Максимальная температура	60°C
Присоединение	Резьба JIS Rc
Направление установки	Горизонтальное и вертикальное

INFO

• Стандартное заданное давление 65 кПа (одобрено JIS) доступно для моделей GD-55-65 и GD-56-65.
• Стандартное заданное давление 30-200 кПа доступно для моделей GD-55 и GD-56.

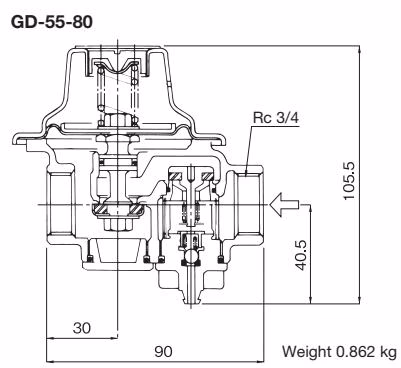

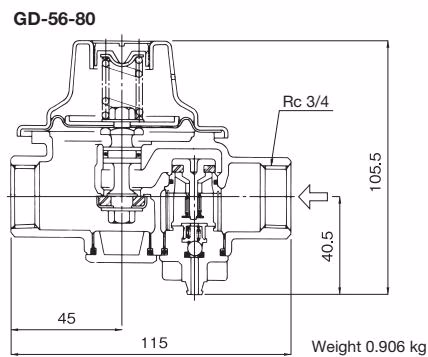

Размеры и вес

Графики характеристик

График характеристик давления

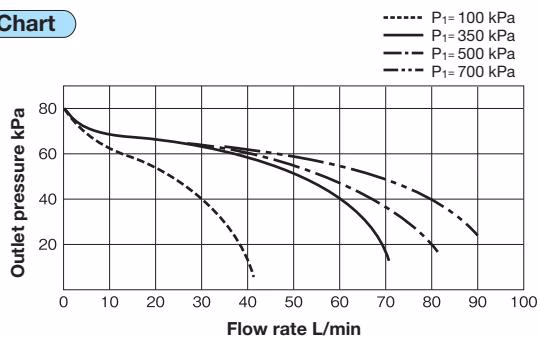

График характеристик расхода

Максимальное давление

Максимальное давление для водяного редукционного клапана, предохранительного клапана и теплообменника горячей воды:

Водяной редукционный клапан	Предохранительный клапан для водонагревателя	Макс. давление теплообменника горячей воды
80	95, 97	100
85	97	100
120	190	200
150	190	200
170	190	200

WARNING

Внимание: Использование клапанов, выделенных жирным шрифтом, для простых котлов (100 кПа) незаконно.

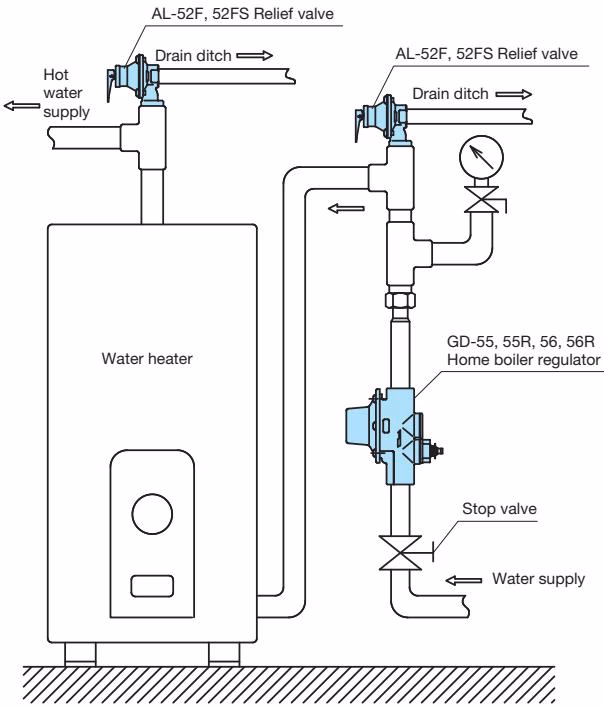

Пример трубопровода

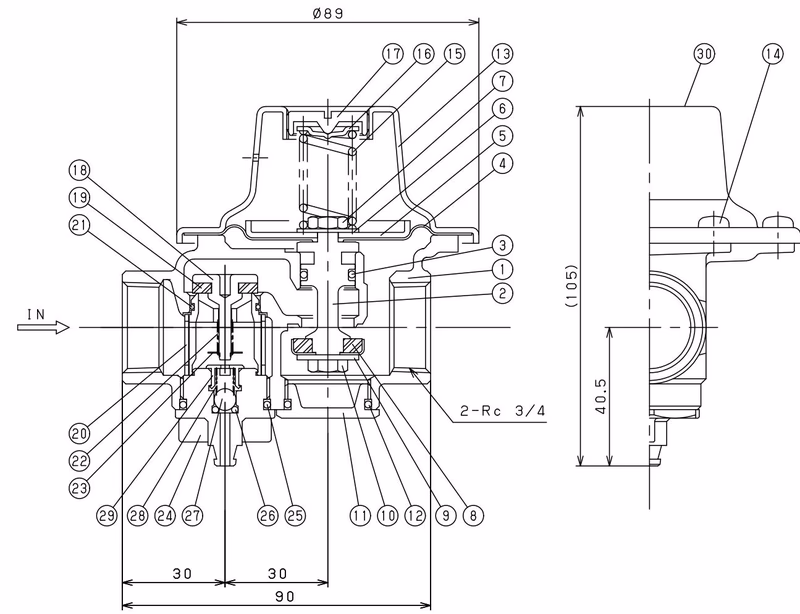

Конструкция и материалы

№	Наименование детали	Материал
30	Этикетка (Label)	Полиэстер
29	Колпачок (Cap)	POM
28	Пружина	Нержавеющая сталь
27	Клапан срыва вакуума	Нержавеющая сталь
26	Уплотнительное кольцо	NBR
25	Уплотнительное кольцо	NBR
24	Крышка фильтра	Латунь
23	Упорная гайка	Нержавеющая сталь
22	Пружина	Нержавеющая сталь
21	Уплотнительное кольцо	NBR
20	Сетчатый фильтр	Нержавеющая сталь & POM
19	Диск	NBR
18	Держатель	POM
17	Регулировочный винт	Латунь
16	Тарелка пружины	Углеродистая сталь
15	Пружина	Рояльная проволока
14	Установочный винт	Сталь
13	Крышка пружины	Углеродистая сталь
12	Уплотнительное кольцо	NBR
11	Крышка клапана	Латунь
10	Гайка	Латунь
9	Шайба	Нержавеющая сталь
