PN25
耀希达凯（Yoshitake）GD-56-80 水用减压阀主要用于温水热交换器供水。其保持稳定的供水压力，避免给热交换器施加过高的压力。
除实现减压功能外，该阀还具有逆流防止、负压动作、压力平衡结构以及内置过滤器等功能。
特点
- 采用压力平衡结构。
- 可垂直或水平方向配管。
- 阀体及膜片采用耐氯性合成橡胶。
规格
| 适用流体 | 冷水和热水 |
|---|---|
| 一次压力 | 100-750 kPa |
| 标准设定压力 | 80 ± 6 kPa |
| 阀体 | 青铜 |
| 膜片 | 耐热耐水的合成橡胶 |
| 阀瓣 · 止回阀 | 耐热耐水的合成橡胶 |
| 过滤器 | 滤网：不锈钢 框架：合成树脂 |
| 过滤器目数 | 60目 |
| 最高温度 | 60℃ |
| 连接方式 | JIS Rc 螺纹型 |
| 安装方向 | 水平 · 垂直 |
可选型号
- 可提供通过 JIS 认证的标准设定压力为 65 kPa 的 GD-55-65、GD-56-65。
- 可提供标准设定压力为 30-200 kPa 的 GD-55 和 GD-56。
性能
| 开放流量 | 30 L/min 以上 |
|---|---|
| 止回阀结构的关闭压力 | 3 kPa 以下 |
| 负压作动结构的作动压力 | 打开：-55 kPa 以下 关闭：50 kPa 以上 |
开放流量是指当一次压力保持在 100kPa，且二次侧开放时的流量。

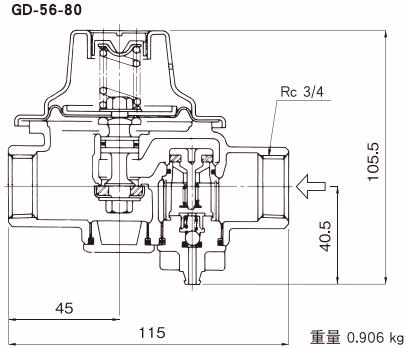

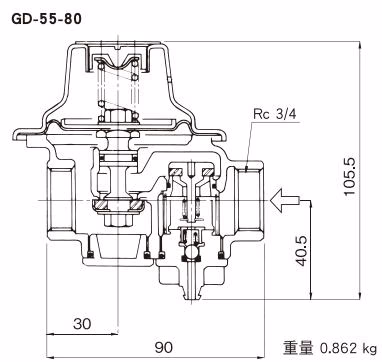

尺寸与重量
特性图表
压力特性图表

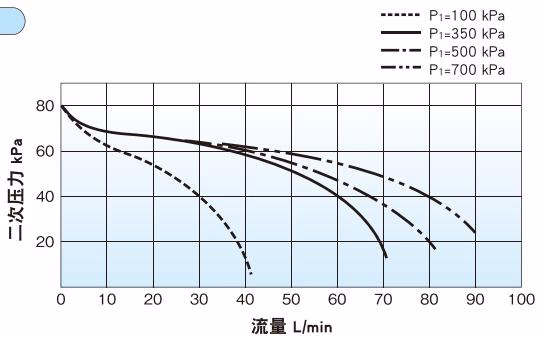

流量特性图表
减压阀及热交换器最高压力指南
| 水用减压阀 | 热水器用安全阀 | 热交换器最高压力 |
|---|---|---|
| 80 | 95, 97 | 100 |
| 85 | 97 | 100 |
| 120 | 190 | 200 |
| 150 | 190 | 200 |
| 170 | 190 | 200 |
（单位：kPa）
注意
将粗体字标示的阀门用于简易锅炉（100 kPa）属于违规行为。
配管示例
安装及注意事项
- 安装减压阀前请清洗管道内部，除去异物和水垢。
- 供水开始时，由负压作动结构可能产生漏水现象，请安装软管接头引向排水沟。
- 在安全阀出口侧安装管道并引至排水沟。安装安全阀时应便于目视检查其运行情况。
- 水平提起手柄即可打开安全阀。请每月检查 1-2 次运行情况。
- 聚苯乙烯泡沫包装可用作保温材料以防冻结。
零部件列表
