PN25
耀希达凯（Yoshitake）GD-6 是一款直动式隔膜减压阀，适用于冷热水、油、空气及其他非危险性流体。即使在小流量情况下，也能精确调节二次压力。
特点
- 即使在小流量情况下，也能精确调节二次压力。
- 结构简单，不易故障，便于维护。
- 小巧轻便。
规格
| 型号 | GD-6 |
|---|---|
| 适用流体 | 冷水和热水、油、空气、其他非危险性流体 |
| 一次压力 | 0.1-1.0 MPa |
| 二次压力 | (A) 0.02-0.1 MPa（铭牌颜色：黄色） (B) 0.1-0.4 MPa（铭牌颜色：蓝色） |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10:1 |
| 适用流体温度 | 5-80℃ |
| 阀座泄漏量 | 无 |
| 流体粘度 | 300 cSt 以下 |
| 阀体材质 | 球墨铸铁 *1 |
| 阀瓣、阀座材质 | 黄铜和青铜（内置 FKM 阀瓣）*2 |
| 膜片材质 | 不锈钢 |
| 连接方式 | JIS Rc 螺纹型 |
*1 如有要求，可提供不锈钢接液部件和全不锈钢制品。 *2 如有要求，可提供不锈钢阀瓣和阀座。如有要求，还可提供 PTFE 阀瓣。 如有要求，可提供防腐型（涂氟树脂）。

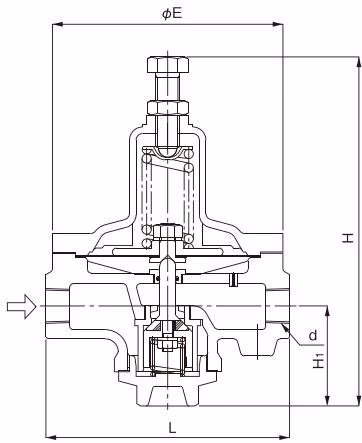

尺寸和重量
| 公称直径 | d | L | H | H1 | E | 重量 (kg) |
|---|---|---|---|---|---|---|
| 10A | Rc 3/8 | 165 | 243 | 57 | 155 | 5.5 |
| 15A | Rc 1/2 | 165 | 243 | 57 | 155 | 5.5 |
| 20A | Rc 3/4 | 185 | 267 | 76 | 175 | 8.2 |
| 25A | Rc 1 | 185 | 267 | 76 | 175 | 8.2 |
特性曲线
流量特性图表

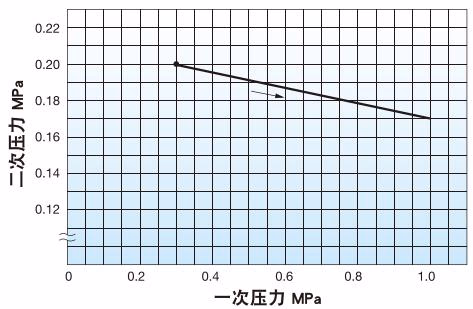

压力特性图表
本图表显示的是：当一次压力为 0.3 MPa，二次压力设定为 0.2 MPa 时，一次压力在 0.3 MPa 至 1.0 MPa 之间变化时的二次压力变动情况。
公称直径选择

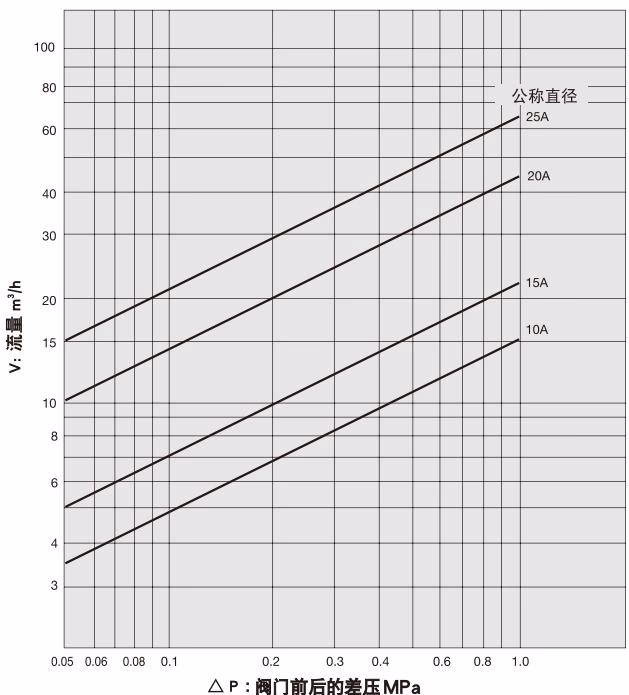

适用于水

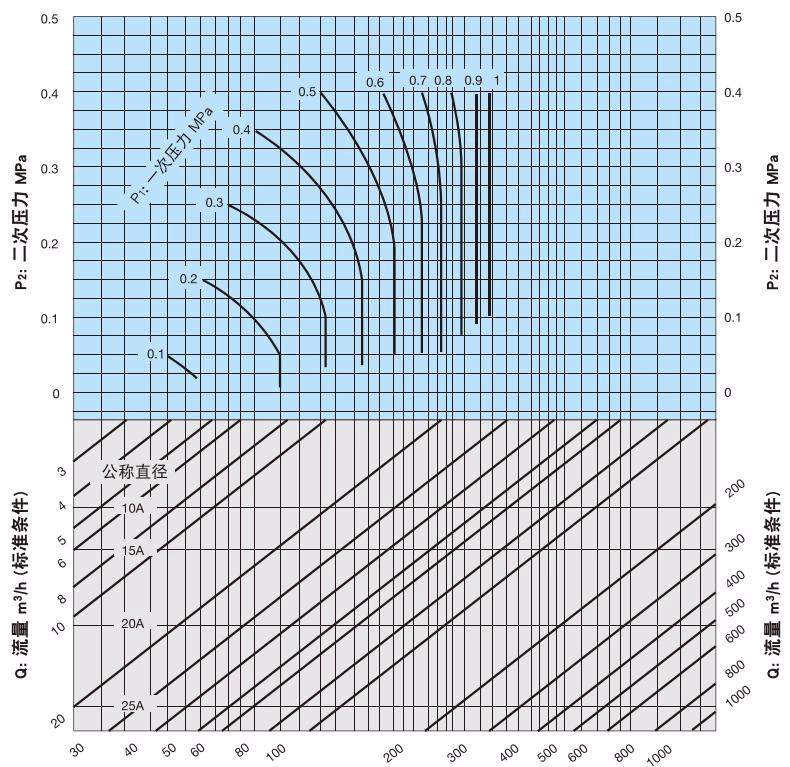

适用于空气
- 将安全系数设为 80% 至 90%。
动作原理
旋入调节螺钉 [15] 时，调节弹簧 [17] 被压缩，使膜片 [19] 下降并打开阀体组件，允许流体流向二次侧。当二次侧压力增加或减少时，膜片 [19] 和调节弹簧 [17] 保持平衡，调节阀门开度，并保持二次侧压力恒定。
安装
管道配置示例
适用于空气
适用于水
运行前注意事项
- 根据水质的不同，黄铜部件可能会受到腐蚀或加速腐蚀，从而导致产品出现故障。在可能发生腐蚀的环境中，请选择兼容材料（如不锈钢）制成的产品。
- 如果流体或周围环境中含有对内部零件有不良影响的成分，会加速橡胶零件的老化，从而导致外部泄漏或功能失调。
- 如果受到水锤等压力突然波动引起的冲击，产品或零件将会损坏。
- 如果产品处于封闭管道状态，管道中的流体会因流体温度升高而体积膨胀，产品将会损坏。
- 粘性流体会导致部件粘连，引起故障。
- 请勿无理拆卸阀门。
- 连接阀门之前，请清除管道中的异物和水垢。
- 在阀门进口侧安装过滤器。
- 在阀门出口侧安装安全阀，以便报警。
- 在阀门进口侧和出口侧均安装压力表。
- 用于气体时，在阀门的进口侧安装疏水阀，防止出现冷凝水问题。
- 安装电磁阀等快速启闭阀时，请确保距离阀门至少 3 m。
- 分两级减压时，请确保阀门之间至少有 3 m 的距离。
- 请勿对阀门施加过大的负载、扭矩或振动。
- 顺着流体流动的正确方向安装阀门。同时，产品的安装方向应与水平管道垂直向上。
- 请勿使用会产生电位差的异种金属管道。
- 如果将大口径阀门用于气体，请安装减径管以防止流速过快（管道内的流速在 15m/s 以下为宜）。
维护空间
为了便于维护，请务必预留足够的检查空间。
- 10A, 15A: A=120mm, B=100mm
- 20A, 25A: A=130mm, B=130mm
调节步骤
警告
切勿赤手直接触摸阀门。否则可能会导致烫伤。
- 关闭减压阀两侧的截止阀，通过旁通管路彻底排空系统，并调整旁通阀的开度，使安全泄压阀不启动。完成后，确保关闭旁通阀。
- 缓慢打开进口截止阀，然后稍微打开出口截止阀，允许有少量流体排出。
- 拧松锁紧螺母 [16]，在观察出口侧压力表的同时，缓慢转动调节螺钉 [15]（顺时针增加，逆时针减少）。
- 缓慢将出口截止阀开至全开位置。
- 调节完成后，拧紧锁紧螺母 [16]。
维护与故障排除
| 故障现象 | 故障原因 | 解决方法 |
|---|---|---|
| 压力无法升至所需水平 | 1. 使用的压力不正确。 2. 公称直径过小。 3. 调节不正确。 4. 过滤器堵塞。 5. 压力表故障。 6. 减压感应口被异物堵塞。 | 1. 纠正所用压力。 2. 更换为正确尺寸的产品。 3. 重新调节。 4. 拆卸并清洗。 5. 更换压力表。 6. 拆卸并清洗。 |
| 二次压力超过设定水平 | 1. 阀体组件和/或阀座内嵌入了异物，或者存在划痕。 2. 旁通阀泄漏。 | 1. 拆卸并清洗。如果存在划痕，请予以更换。 2. 维修或更换阀门。 |
| 外部泄漏 | 1. 膜片破裂。 2. 垫片破损。 | 1. 更换膜片。 2. 更换垫片。 |
| 听到异常噪音 | 1. 公称直径过大。 2. 减压比过大。 3. 产生空气问题（用于液体时）。 4. 紧急启闭阀距离太近。 | 1. 更换为正确尺寸的产品。 2. 采用两级减压。 3. 安装排气阀。 4. 阀门之间至少保持 3m 的距离。 |
耗材更换
- 3 年：阀瓣 [9]、O 型圈 [27]
- 5 年：阀瓣 [9] 作为一个阀体组件进行更换。
