PN25
耀希达凯（Yoshitake）GP-1000AS 是一款全不锈钢材质的先导式蒸汽减压阀。它拥有卓越的耐腐蚀性能，球形主阀设计提供了极佳的密封性，大幅减少了阀座泄漏，完全符合日本 SHASE-S106（日本空调·卫生工业学会）减压阀标准。
特点
- 接液部和整体均为全不锈钢制造（GP-1000AS），提高了耐蚀性。
- 采用球形主阀，密封性良好，大大减少阀座泄漏（符合 ANSI 4 级标准）。
- 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
规格参数
| 适用流体 | 蒸汽 |
|---|---|
| 一次压力 | 0.1-1.0 MPa |
| 二次压力 | 0.05-0.9 MPa（一次压力的90%以下，表压） |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 20:1 |
| 最高温度 | 220℃ |
| 阀座泄漏量 | 额定流量的 0.01% 以下 |
| 阀体材质 | 铸造不锈钢 |
| 阀瓣、阀座材质 | 不锈钢 |
| 活塞、圆筒形内衬圈材质 | 不锈钢 |
| 连接方式 | JIS 10K FF 法兰盘型 |

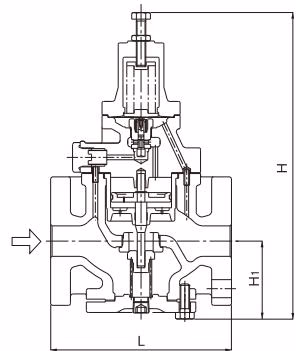

尺寸与重量
| 公称直径 | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|
| 15A | 150 | 67 | 298 | 8.5 |
| 20A | 155 | 67 | 298 | 9.0 |
| 25A | 160 | 70 | 313 | 10.7 |
| 32A | 190 | 85 | 336 | 15.0 |
| 40A | 190 | 85 | 336 | 15.5 |
| 50A | 220 | 96 | 360 | 21.0 |
| 65A | 245 | 103 | 370 | 27.6 |
| 80A | 290 | 125 | 417 | 39.0 |
| 100A | 330 | 148 | 464 | 54.7 |
| （表中数据为全不锈钢 GP-1000AS 型号的尺寸和重量）。 |

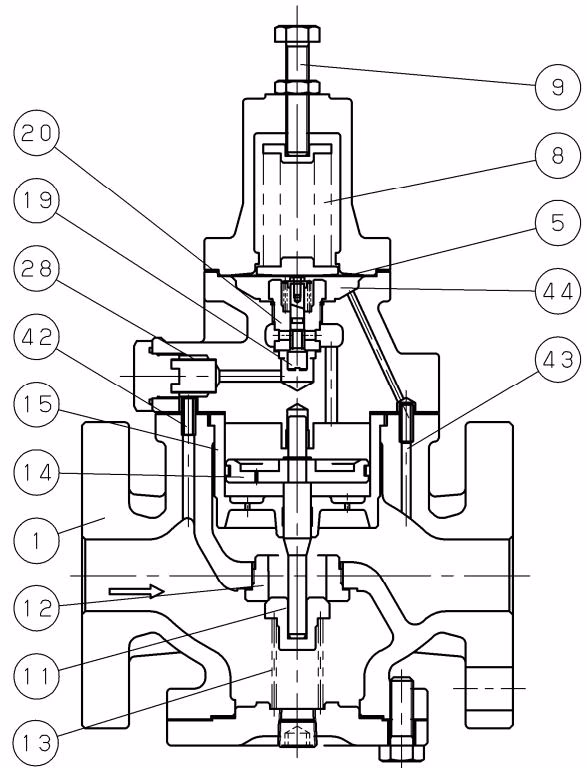

动作说明
| 编号 | 部品名称 |
|---|---|
| 1 | 阀体 |
| 5 | 先导阀膜片 |
| 8 | 调节弹簧 |
| 9 | 调节螺丝 |
| 11 | 主阀 |
| 12 | 阀座 |
| 13 | 主阀弹簧 |
| 14 | 活塞 |
| 15 | 汽缸 |
| 19 | 先导阀主阀 |
| 20 | 先导阀阀座 |
| 28 | 过滤器 |
| 42 | 一次侧压力流通口 |
| 43 | 二次测压力检测口 |
| 44 | 先导膜片室 |
减压阀通过主阀和阀座的节流作用（绝热膨胀）来降低压力，具体动作如下：
- 调节弹簧处于自由状态时，主阀和先导阀在弹簧作用下关闭。缓慢打开一次侧截止阀，一次侧压力通过滤网作用在主阀背面和先导阀阀芯背面。
- 旋入调节螺丝，调节弹簧压缩并弯曲膜片，使先导阀打开。
- 一次侧压力通过先导阀作用于活塞上部，该压力克服主阀背面的压力和主阀弹簧弹力，将主阀推开，蒸汽流向二次侧。
- 流入二次侧的蒸汽通过检测口进入膜片室，膜片检测二次压力，并与调节弹簧保持平衡，以此调节先导阀开度。
- 先导阀开度变化调节进入活塞上部的蒸汽量，从而控制主阀开度，维持稳定的二次压力。

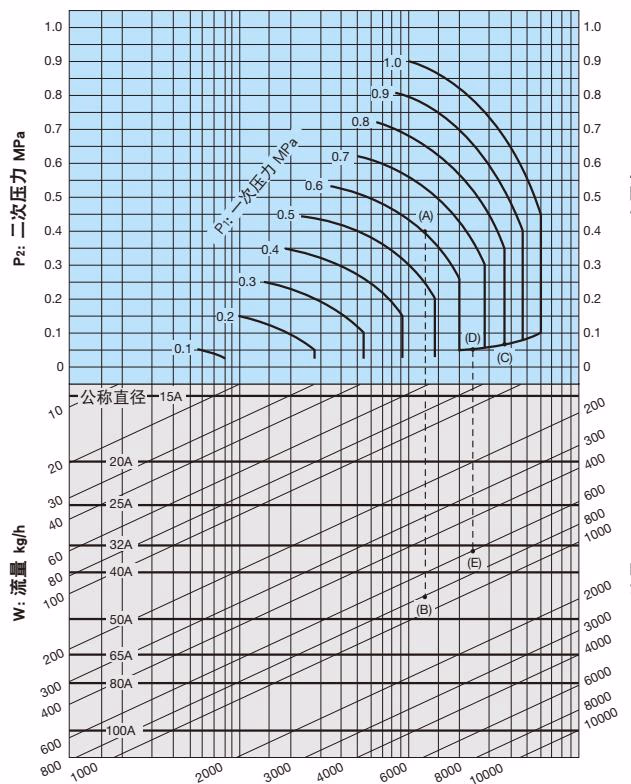

公称直径与规格选择
选型示例：一次压力 0.6 MPa，二次压力 0.4 MPa，蒸汽流量 800 kg/h：
- 找到一次压力 0.6 MPa 和二次压力 0.4 MPa 的交点（A）。
- 从该交点垂直向下找到流量 800 kg/h 的交点（B）。
- 交点（B）位于 40A 和 50A 之间，因此选择较大的公称直径 50A。 注：安全系数建议设定为 80% 至 90%。

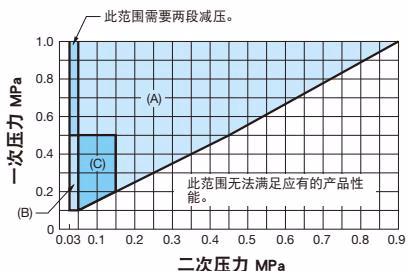

找到一次压力和二次压力的交点。如果交点落在图表允许范围内，则压力可以调节。

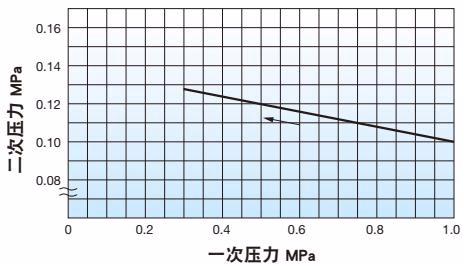

特性
- 闭阀瞬间升压：0.02 MPa 以内
- 压力落差：0.03 MPa 以内（设定压力在 0.03~0.1 MPa 时） / 0.05 MPa 以内（设定压力在 0.1~1.4 MPa 时）
安全阀设定压力
| 减压阀的设定压力 (MPa) | 安全阀的设定压力 (MPa) |
|---|---|
| 0.1 以下 | 减压阀设定压力 + 0.05 以上 |
| 0.11 - 0.4 | 减压阀设定压力 + 0.08 以上 |
| 0.41 - 0.6 | 减压阀设定压力 + 0.1 以上 |
| 0.61 - 0.8 | 减压阀设定压力 + 0.12 以上 |
| 大于 0.8 | 减压阀设定压力 + 15% 以上 |
蒸汽流量表 (kg/h)
| P1 (MPa) | P2 (MPa) | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 0.05 | 92 | 212 | 369 | 600 | 831 | 1,478 | 2,310 | 3,326 | 5,913 |
| 1.0 | 0.1-0.4 | 132 | 303 | 528 | 858 | 1,188 | 2,112 | 3,300 | 4,752 | 8,448 |
| 0.5 | 0.5 | 127 | 292 | 508 | 826 | 1,145 | 2,035 | 3,180 | 4,580 | 8,142 |
| 0.6 | 0.6 | 117 | 269 | 468 | 761 | 1,053 | 1,873 | 2,927 | 4,215 | 7,494 |
安装与维护
安装注意事项
- 阀门较重，安装在管道中时请使用起重装置牢靠支撑。
- 请勿空手直接触摸产品以防烫伤。
- 连接配管前务必清除配管内的异物和污垢。
- 务必在入口侧安装过滤器（约 80 目），在前后安装压力表。
- 减压阀前须安装疏水阀，防止冷凝水障碍。
- 减压阀周围应安装旁通管。

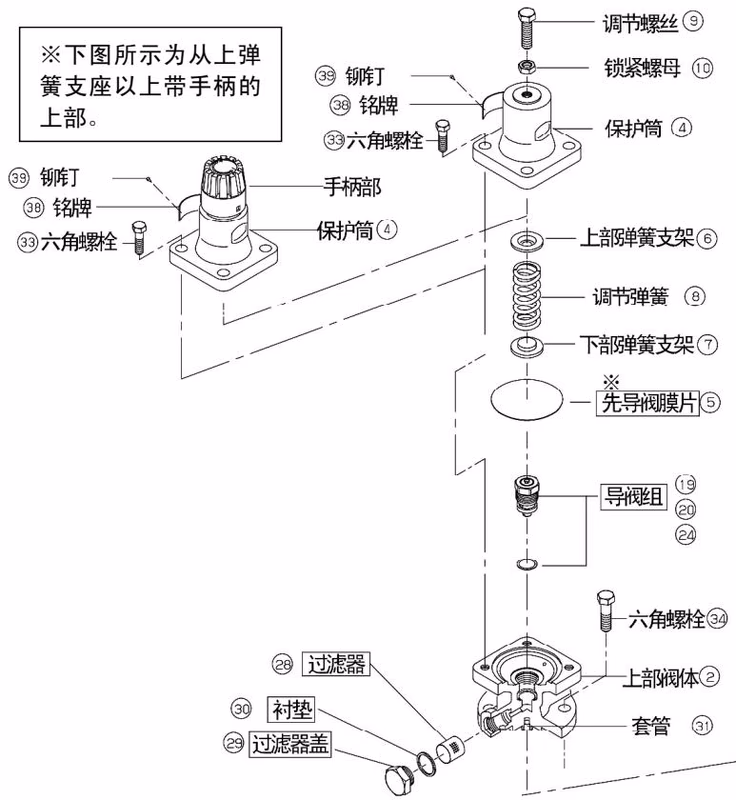

定期更换部件
- 先导阀膜片：2 年
- 活塞环：3 年
- 内圈：3 年
- 导阀套件：5 年
- 垫片：2 年（或拆卸时更换新垫片）
- 过滤器：5 年
