耀希达凯（Yoshitake）GP-1000EN 是一款专为蒸汽应用设计的高性能减压阀。该产品采用球墨铸铁阀体和不锈钢阀内件，并配备 EN PN16 RF 法兰连接。其球形主阀提供出色的密封性，大幅减少阀座泄漏，符合 ANSI 4 级标准。
特点
- 与传统减压阀相比，工作性能和耐久性显著提高。
- 球形主阀密封性良好，大大减少阀座泄漏（符合 ANSI 4 级标准）。
- 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
- 简洁坚固的内部结构。
规格
| 规格 | 参数 |
|---|---|
| 适用流体 | 蒸汽 |
| 一次压力 | 0.1 - 1.0 MPa |
| 二次压力 | 0.05 - 0.9 MPa（一次压力的 90% 以下） |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 20:1 |
| 最高温度 | 220°C |
| 阀座泄漏量 | 额定流量的 0.01% 以下 |
| 阀体材质 | 球墨铸铁 |
| 阀瓣、阀座材质 | 不锈钢 |
| 活塞、圆筒形内衬圈材质 | 黄铜或青铜 |
| 连接方式 | EN PN16 RF 法兰盘型 |
INFO
也可提供不锈钢材质 (GP-1000ENS) 的阀内件 (活塞和圆筒形内衬圈)。
尺寸和重量
| 公称直径 | L (mm) | H1 (mm) | H (mm) | 法兰 D (mm) | 法兰 C (mm) | 法兰 t (mm) | n-h | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 15A | 150 | 64 | 291 | 95 | 65 | 16 | 4-14 | 8.0 |
| 20A | 150 | 64 | 291 | 105 | 75 | 16 | 4-14 | 8.5 |
| 25A | 160 | 67 | 300 | 125 | 85 | 18 | 4-14 | 10.0 |
| 32A | 180 | 82 | 333 | 140 | 100 | 20 | 4-19 | 14.0 |
| 40A | 200 | 82 | 333 | 150 | 110 | 20 | 4-19 | 15.5 |
| 50A | 230 | 93 | 353 | 165 | 125 | 20 | 4-19 | 21.0 |
| 65A | 290 | 100 | 357 | 185 | 145 | 21 | 4-19 | 30.0 |
| 80A | 310 | 122 | 404 | 210 | 160 | 28 | 8-19 | 37.0 |
| 100A | 350 | 144 | 450 | 254 | 180 | 32 | 8-19 | 57.0 |
选择图表
公称直径选择图表 (适用于蒸汽)

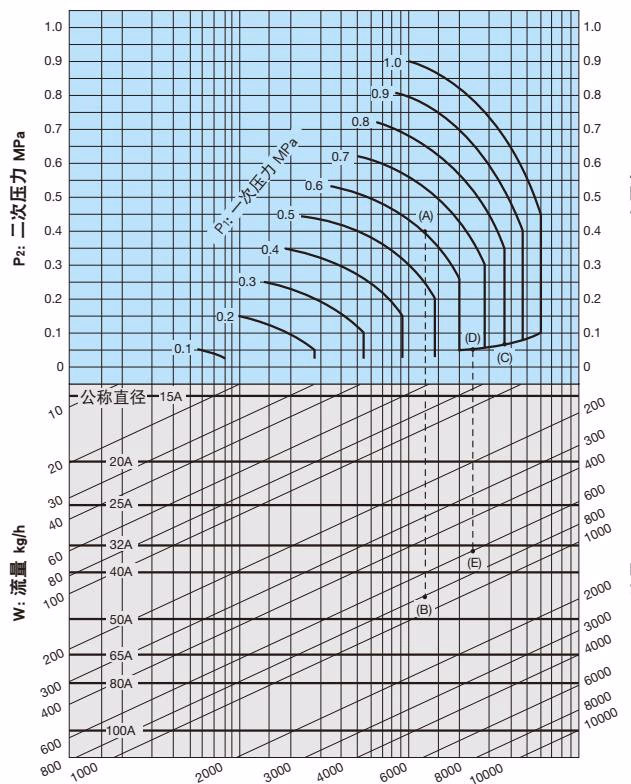

[例 1] 在选择一次压力 (P1)、二次压力 (P2) 和蒸汽流量分别为 0.6 MPa、0.4 MPa 和 800 kg/h 的减压阀公称直径时，先找到一次压力 0.6 MPa 和二次压力 0.4 MPa 的交点 (A)。然后从此交点垂直向下延伸，找到与流量为 800 kg/h 的交点 (B)。因为交点 (B) 介于公称直径 40A 和 50A 之间，故选择较大的直径 50A。
[例 2] 在选择一次压力 (P1)、二次压力 (P2) 和蒸汽流量分别为 0.8 MPa、0.05 MPa 和 600 kg/h 的减压阀公称直径时，先找到一次压力 0.8 MPa 与对角线的交点 (C)。从此交点向左找到与二次压力为 0.05 MPa 的交点 (D)。从交点 (D) 垂直向下找到与流量为 600 kg/h 的交点 (E)。由于交点 (E) 介于公称直径 32A 和 40A 之间，故选择较大的直径 40A。
TIP
将安全系数设为 80% 至 90%。
规格选择图表

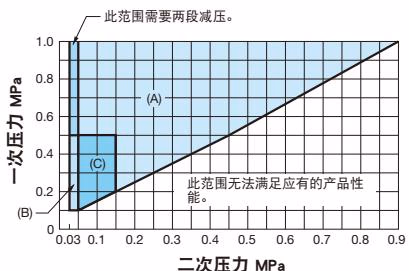

找到一次压力和二次压力的交点。如果交点落在上图所示范围内，则压力可以调节。(范围 A 和 C 适用于 GP-1000 系列)。
Cv 修正值
压力特性图表

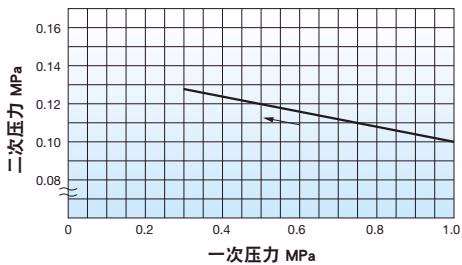

本图表显示的是：当一次压力为 1.0 MPa，二次压力设定为 0.1 MPa 时，一次压力在 0.3 至 1.0 MPa 之间变化时的二次压力变动情况。
安全阀设定
设定蒸汽减压阀出口侧的警戒用安全阀的压力：
| 减压阀的设定压力 (MPa) | 安全阀的设定压力 (MPa) |
|---|---|
| 0.1 以下 | 减压阀的设定压力 + 0.05 以上 |
| 0.11 - 0.4 | 减压阀的设定压力 + 0.08 以上 |
| 0.41 - 0.6 | 减压阀的设定压力 + 0.1 以上 |
| 0.61 - 0.8 | 减压阀的设定压力 + 0.12 以上 |
| 大于 0.8 | 减压阀的设定压力 + 15% 以上 |
INFO
在蒸汽减压阀的出口侧安装安全阀用于警戒时，如果没有必须遵守的准则或条例，可选择泄放能力大约为减压阀最大流量 10% 的安全阀。
流量表 (部分)
(kg/h)
| P1 (MPa) | P2 (MPa) | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.05 | 92 | 212 | 369 | 600 | 831 | 1,478 | 2,310 | 3,326 | 5,913 |
| 0.1-0.4 | 132 | 303 | 528 | 858 | 1,188 | 2,112 | 3,300 | 4,752 | 8,448 | |
| 0.5 | 127 | 292 | 508 | 825 | 1,143 | 2,033 | 3,176 | 4,574 | 8,132 | |
| 0.6 | 116 | 268 | 467 | 760 | 1,052 | 1,871 | 2,923 | 4,210 | 7,484 |

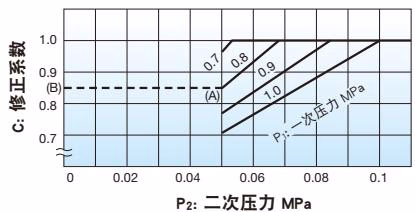

::: note 当一次压力大于 0.7 MPa，减压比大于 10:1 时，将额定 Cv 值乘以图中得到的修正系数 C，来计算 Cv 修正值。 :::
