PN25
耀希达凯（Yoshitake）GP-1002 是一款专为低压蒸汽系统设计的导阀活塞式减压阀。该产品采用球墨铸铁阀体与不锈钢内部零件，一次压力范围为 0.1-0.5 MPa，二次压力可精确调节在 0.03-0.15 MPa 之间。其球形主阀结构确保了优异的密封性，并大幅减少了阀座泄漏（符合 ANSI 4 级标准）。
特点
- 与传统减压阀相比，工作性能和耐久性显著提高。
- 球形主阀密封性良好，大大减少阀座泄露（符合 ANSI 4 级标准）。
- 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
- 简洁坚固的内部结构。
尺寸及重量
| 公称直径 | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|
| 15A | 150 | 64 | 285 | 8.0 |
| 20A | 155 | 64 | 285 | 8.5 |
| 25A | 160 | 67 | 300 | 10.0 |
| 32A | 190 | 82 | 323 | 14.0 |
| 40A | 190 | 82 | 323 | 14.5 |
| 50A | 220 | 93 | 347 | 20.0 |
| 65A | 245 | 100 | 357 | 30.0 |
| 80A | 290 | 122 | 404 | 35.0 |
| 100A | 330 | 144 | 450 | 52.5 |

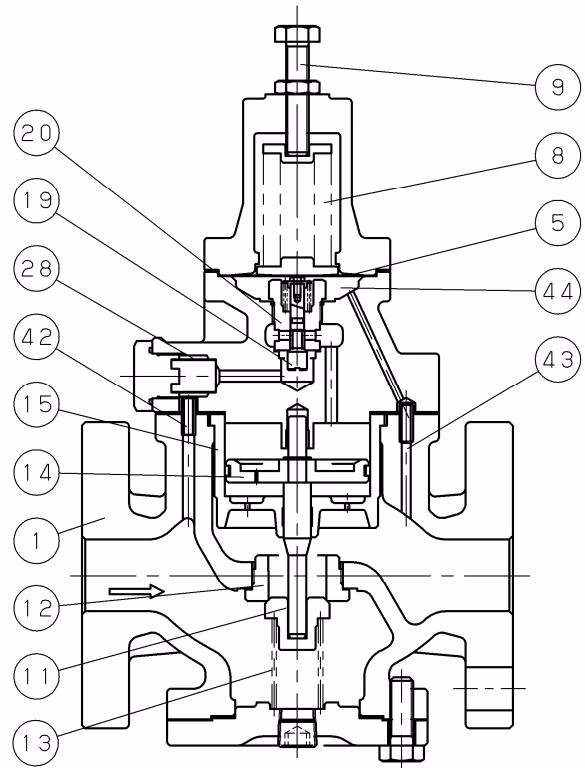

动作说明
通过减压阀的节流作用（绝热膨胀）来降低压力。其结构由起节流作用的主阀和阀座及调节机能的调节弹簧、膜片、先导阀和活塞组成。

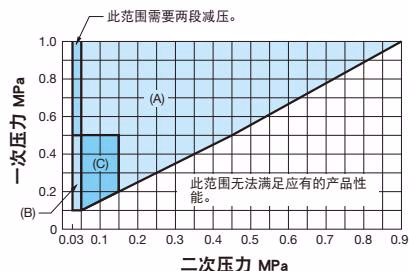

选型图表

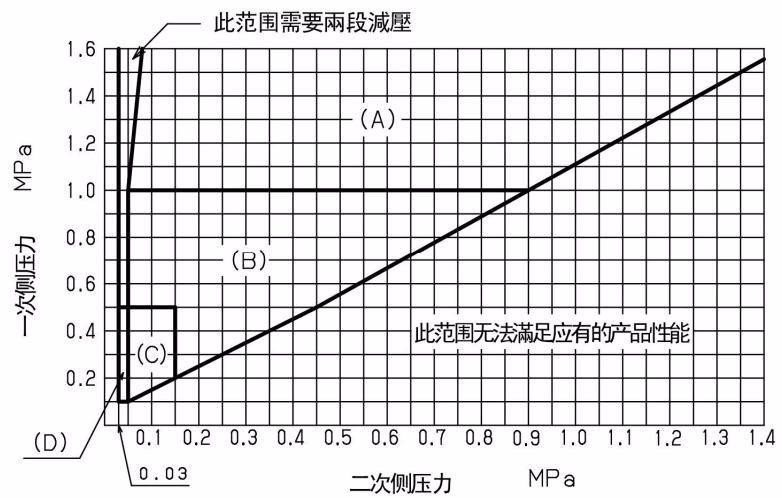

减压阀选型图
找到一次侧压力和二次侧压力的交点。如果交点落在上述图表所示范围（B）和（C）内，则 GP-1002 可在此工况下进行压力调节。

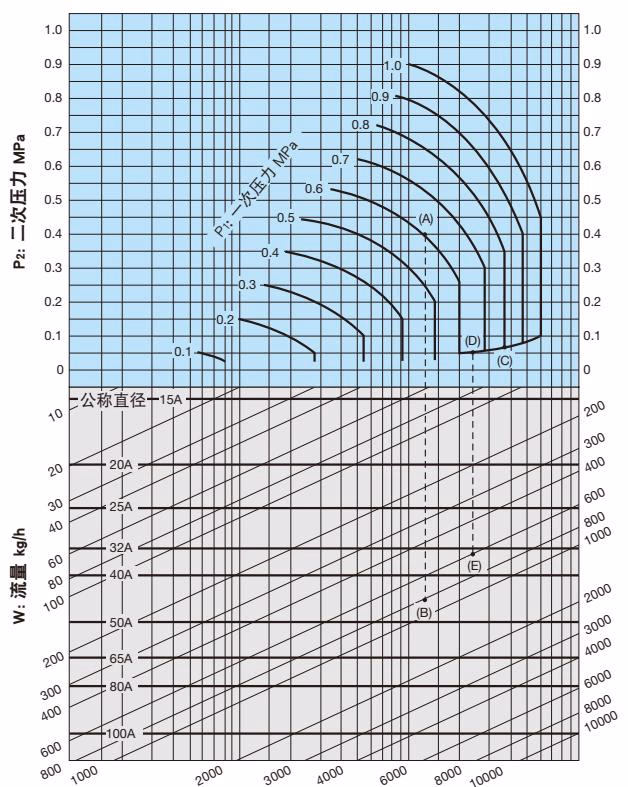

公称直径选择图表（适用于蒸汽）
安装要领

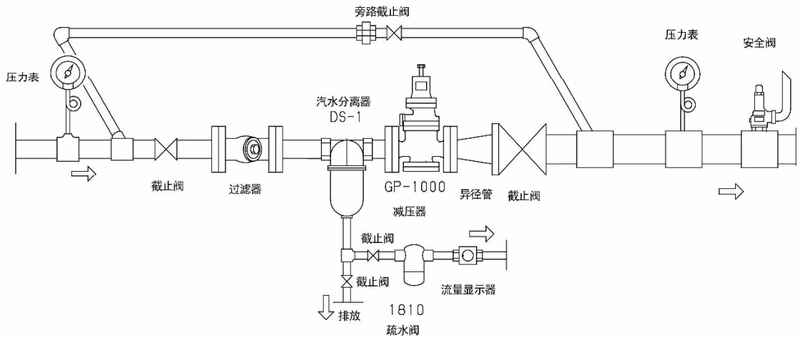

配管图例
WARNING
- 由于本产品较重，将其安装在管道中时，请使用起重装置或类似装置将其支撑牢靠。
- 作为警报用，请在产品的出口侧安装安全阀。请将安全阀出口管道连接到即使蒸汽喷出也不会有危险的位置。
INFO
- 给产品连接配管时，请务必清除配管内的异物和污垢等。
- 请务必在产品的入口侧安装过滤器（80 目左右）。
- 在产品的入口侧和出口侧，请务必安装压力表。
- 在减压阀前面，请务必安装防止冷凝水障碍的疏水阀。
- 在安装电磁阀等快速开关阀时，请与产品相隔 3m 以上。

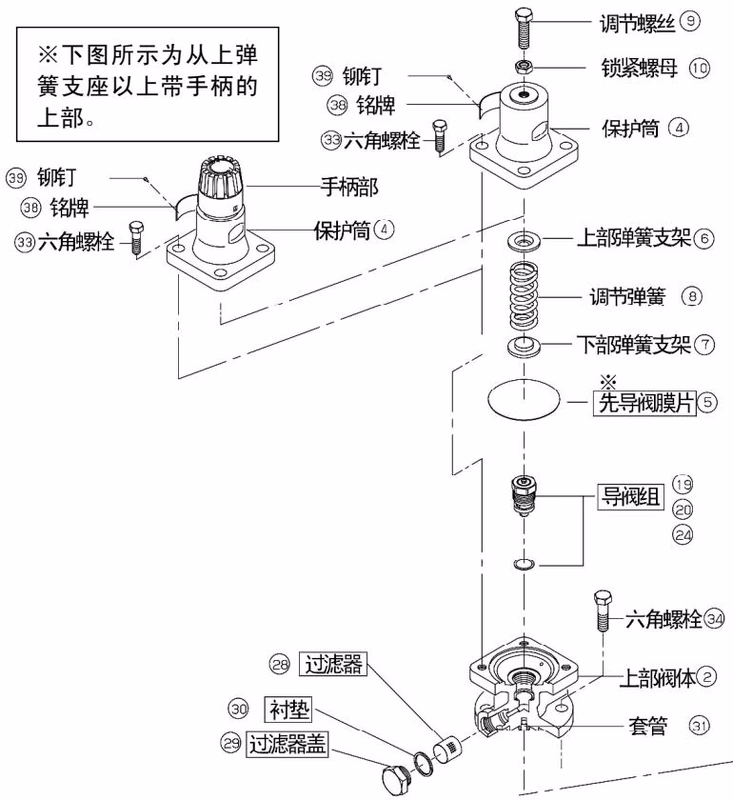

维护与拆解
内部消耗部件及其更换周期建议：
| 部件名称 | 更换时期 |
|---|---|
| 先导阀膜片 | 2 年 |
| 活塞环 | 3 年 |
| 内圈 | 3 年 |
| 导阀套件 | 5 年 |
| 过滤器 | 5 年 |
| 垫片 | 2 年 |
