耀希达凯（Yoshitake）GP-1200TSS 是一款适用于空气和其他非危险性气体的气压加载型导阀式减压阀。其接液部件采用不锈钢制造，有效提高了耐蚀性并延长了使用寿命。气压加载设计允许远程设定压力，并在较宽的流量范围内保持稳定的控制。

特点

• 接液部件采用不锈钢材质（GP-1200TSS），提高了耐蚀性。
• 无阀座泄漏。改进后的滑动部件提高了工作性能。
• 内部结构简洁坚固。

规格参数

规格	参数
适用流体	空气、其他非危险性流体
控制方式	气压加载型
一次压力	0.1 - 1.0 MPa
二次压力	0.05 - 0.9 MPa
可调二次压力	一次压力的 90% 以下 (表压)
最小差压	0.05 MPa
最大减压比	20:1
适用流体温度	5 - 80°C
阀座泄漏量	无
连接方式	JIS 10K FF 法兰盘型

WARNING

如果在使用无油压缩机提供干燥空气的压缩空气系统中使用，可能会在极短时间内导致橡胶部件老化（臭氧龟裂）。在此类安装前，请咨询 Yoshitake。

尺寸和重量

以下尺寸适用于法兰连接的 GP-1200TSS 型号。

公称直径	L (mm)	H1 (mm)	H (mm)	d0	重量 (kg)
15A	150	67	223	Rc 1/4	8.3
20A	155	67	223	Rc 1/4	8.8
25A	160	70	238	Rc 1/4	10.5
32A	190	85	261	Rc 3/8	14.8
40A	190	85	261	Rc 3/8	15.3
50A	220	96	285	Rc 3/8	20.8

结构

减压阀通过节流来降低压力。该阀由用于节流的主阀和主阀座，以及用于压力感测和激活的气压加载装置（遥控型）、膜片、导阀和活塞组成。

选择图表

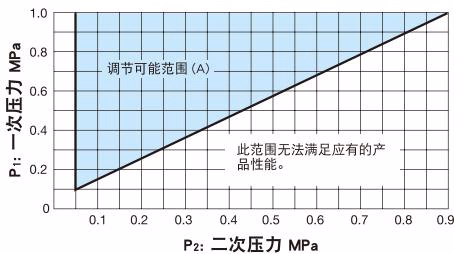

规格选择图表

找到一次压力和二次压力的交点。如果此交点落在图表中的 (A) 区之内，则压力可调节；如果此交点落在图表中的 (B) 区之内，则未能满足规定的性能。

操作用气压与设定压力图表

设定压力与操作用气压的关系基本上如上图所示。根据条件（例如空气管路的长度），会产生少许误差，因此应选择足以覆盖这些偏差的设定压力。

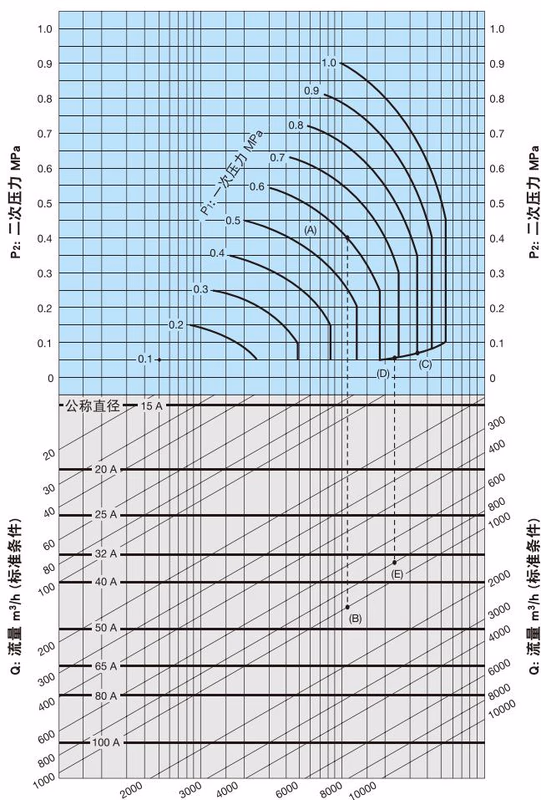

公称直径选择图表
