耀希达凯 (Yoshitake) GP-2000EN 是一款专为蒸汽应用设计的导阀式减压阀。它采用球墨铸铁阀体、不锈钢主阀瓣及导阀瓣，并配备大尺寸膜片和外部检测方式，以提供高度稳定的二次压力控制。该阀门具有较高的 Cv 值，与普通阀门相比，其流量能力和调节能力均得到显著提升。

特点

• 控制稳定： 采用大尺寸膜片和外部检测方式可更稳定地调节二次压力。
• 高流量能力： Cv值高，流量能力和调节能力显著改善，可选用小一至二号的公称直径。
• 高密封性： 球形主阀密封性良好，大大减少阀座泄漏（符合 ANSI 4 级标准）。
• 低压管理： 可以实现低压 (0.02MPa 或以下) 管理（GP-2000L）。

规格

型号	GP-2000	GP-2000EN
适用流体	蒸汽	蒸汽
二次压力检测方式	外部检测 *1	外部检测 *1
一次压力	0.1-2.0 MPa	0.1-2.0 MPa
二次压力	0.02-0.15 MPa / 0.1-1.4 MPa / 1.3-1.7 MPa	0.02-0.15 MPa / 0.1-1.4 MPa / 1.3-1.7 MPa
最小差压	0.05 MPa	0.05 MPa
最大减压比	20:1	20:1
最高温度	220℃	220℃
阀座泄漏量	额定流量的 0.01%以下	额定流量的 0.01%以下
阀体材质	球墨铸铁	球墨铸铁
主/导阀瓣材质	不锈钢	不锈钢
膜片材质	不锈钢	不锈钢
连接方式	JIS 螺纹 / 法兰盘型	EN PN25 法兰盘型

检测管安装要求

*1 外部检测为标准型。也可制作内部检测式（公称直径：15A至100A为止）。但，内部检测式的 Cv 值小于外部检测式的 Cv 值。

产品变体

*2 也可制作 GP-2000L（二次压力范围 0.01 至 0.02 MPa），但，公称直径为 15A 至 100A 为止，一次压力 0.1 至 0.5 MPa，最大减压比 50:1。 可制作外部先导阀式。 可制作 ASME 法兰盘型。

尺寸 (mm) 和重量 (kg)

GP-2000EN (PN25 法兰盘型)

公称直径	L	H1	H	A	重量
15A	150	170	398	200	15.7
20A	150	170	398	200	16.4
25A	160	175	404	226	20.8
32A	180	192	434	226	24.7
40A	200	192	434	226	25.6
50A	230	216	498	276	38.1
65A	290	251	552	352	66.7
80A	310	264	575	352	73.0

GP-2000 (螺纹型)

公称直径	d	L	H1	H	A	重量
15A	Rc 1/2	150	170	398	200	14.0
20A	Rc 3/4	150	170	398	200	14.0
25A	Rc 1	160	175	404	226	18.5
32A	Rc 1-1/4	180	192	434	226	21.5
40A	Rc 1-1/2	180	192	434	226	21.5
50A	Rc 2	230	216	498	276	33.0

远程控制与管道连接

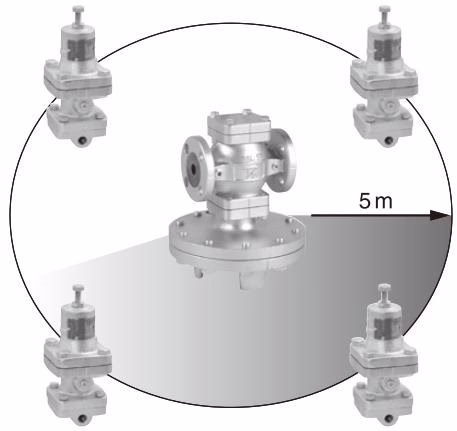

导阀外置可进行自力式远程操作 (最长 5 米)

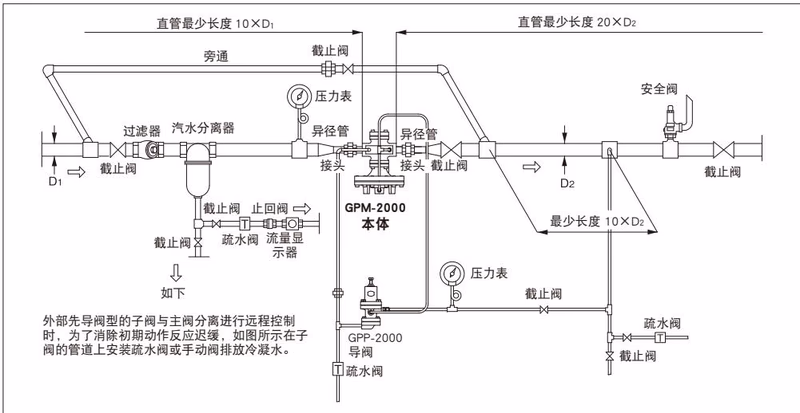

管道连接示例

导阀外置型产品分类

GPP-2000 导阀

GPM-2000 本体 (螺纹)

GPM-2000 本体 (法兰)

GP-2000 流量表 (部分)

P1 (MPa)	P2 (MPa)	15A	20A	25A	32A	40A	50A	65A
2.0	0.1-0.9	1,260	1,814	2,746	3,603	4,737	8,064	13,608
	1	1,232	1,775	2,687	3,525	4,634	7,889	13,330
	1.2	1,136	1,636	2,477	3,250	4,273	7,273	12,290
