耀希达凯（Yoshitake）KBLV-2SF 气动球阀是一款全通径型球阀，采用不锈钢阀体和符合 NAMUR 尺寸标准的双作用式 KA 型执行器。该产品适用于蒸汽、空气、冷温水、油及其他非危险性流体。

特点

• 球阀阀体材质为不锈钢。
• 全通径球阀。
• KA型执行器采用NAMUR尺寸。
• 双作用式执行器。

规格

阀门规格

特点	规格
型号	KBLV-2SF
类型	全通径型
口径	15 ~ 100A
适用流体	蒸汽、空气、水、油、其他非危险流体
阀体、阀盖材质	不锈钢
球体材质	不锈钢
阀座材质	PTFE
连接方式	相当于JIS 10K RF，相当于ANSI 150lb RF，相当于EN PN16
最高使用压力	1.4 MPa (JIS), 1.9 MPa (ANSI), 1.6 MPa (EN)
最高使用温度	167°C
安装方向	可水平或垂直安装（不允许倒置水平安装）
流向要求	无流向限制
气动执行器配置	15A/20A: KA12, 25A: KA20, 32A/40A: KA35, 50A: KA50, 65A: KA110, 80A: KA160, 100A: KA255

气动执行器规格

特点	规格
驱动介质	空气、氮气
气源压力	0.4 MPa ~ 0.8 MPa
环境温度	-20 ~ 80°C
作动方式	双作用
行程调节	90° ±5
缸体材质	铝合金
联接外部接口规格	驱动处: ISO5211、附属品安装处: NAMUR

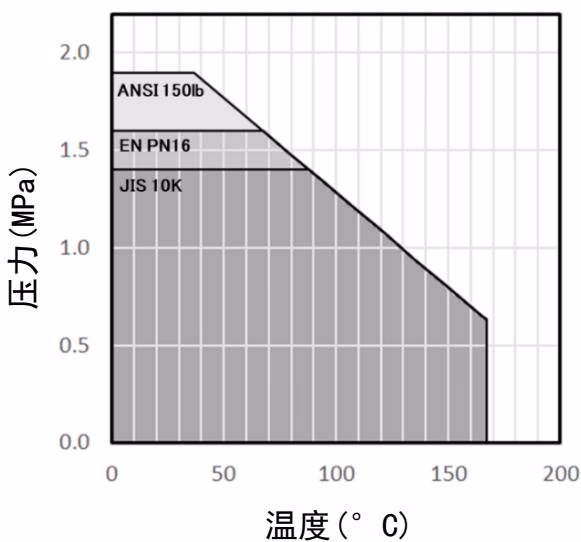

压力-温度标准表

尺寸（mm）与重量（kg）

口径	L (JIS 10K / ANSI 150lb)	L (EN PN16)	H (JIS 10K)	重量 (JIS 10K)	重量 (ANSI 150lb)	重量 (EN PN16)
15A	108	130	161	3.1	2.8	3.3
20A	117	150	166	3.5	3.1	4.0
25A	127	160	197	5.5	4.5	6.0
32A	140	180.3	218	7.1	6.0	8.1
40A	165	200	241	9.0	8.4	10.0
50A	178	230	261	11.8	11.7	13.4
65A	190	290	300	17.8	17.7	20.1
80A	203	310	333	24.7	25.0	27.6
100A	229	350	369	33.5	37.7	38.0

输出扭矩表

执行器型号	0.4 MPa	0.45 MPa	0.5 MPa	0.55 MPa	0.6 MPa	0.7 MPa	0.8 MPa
KA12	10	11	12	13	14	17	19
KA20	16	18	20	22	24	28	32
KA35	29	33	36	40	44	51	58
KA50	40	45	50	55	60	70	80
KA110	90	102	113	124	135	158	181
KA160	132	149	165	182	198	231	264
KA255	200	226	251	276	301	351	401

(单位：N·m)

运作说明

从端口A供应操作空压后，从端口B排出空气的同时，活塞向外侧移动，传动齿轮为逆时针(0°～90°)转动，从而打开阀门。

从端口B供应操作空压后，从端口A排出空气的同时活塞向内侧移动，传动齿轮为顺时针(90°～0°)转动，从而关闭阀门。

安装与使用须知

安装方向

安装方向可为水平或垂直，但严禁将执行器倒置安装。否则可能导致故障。

正确：

错误：

配管与准备

• 进行配管时，请务必清除管道内的异物、水垢等杂质。
• 请务必在产品入口侧安装过滤器（80–100目）。
• 接续时保证操作空气的管道无流体泄漏。
• 执行器操作用的空气管道上，推荐安装压力调节器。

安全注意事项

• 如需吊运带有执行器的阀门，请勿将吊绳或吊钩直接挂在执行器上。
• 供给执行器的压缩空气应为无水分、无油、无异物的清洁干燥空气。
• 本产品应在全开或全关位置下使用。请注意指示器的开/关显示，避免超过全开或全关位置操作。
• 使用高温介质时，请勿徒手直接接触产品，以防烫伤。

维护与检查

为确保产品的功能与性能，请每年进行一次定期检查。执行器在出厂时已润滑，无需加油。

定期检查项目：

• 检查开关动作是否正常
• 检查是否有异常声音
• 检查是否有外部泄漏
• 空气压力管道的连接部分是否泄漏

故障与对策

故障现象	可能原因	对策
外部泄漏	螺母松动 / 内六角螺栓松动	拧紧螺母 / 拧紧内六角螺栓
	垫片损坏 / 填料密封损坏	更换整套产品
阀座泄漏	阀座损坏 / 球体损坏	更换整套产品
	异物卡住	清除异物
执行器不动作	操作扭矩不足	检查工作气压是否合适
	有异物咬合	去除异物
停在中间位置	有异物咬合	去除异物
