结构紧凑
耀希达凯（Yoshitake）MS-2 降噪加热器（消音器）设计用于将蒸汽喷入水箱加热时降低噪音。将其连接在蒸汽管道末端并没入液体中，可实现安静高效的加热。MS-2 结构简单、无故障，采用铸造青铜制造，适用于 0.1 至 0.7 MPa 的蒸汽压力，连接方式为 JIS Rc 螺纹。此外，还提供具有耐腐蚀性能的铸造不锈钢型号 MS-4-13。
特点
- 连接在管道末端即可降低噪音。
- 结构简单，无故障。
- 适用温度范围高于 MS-1 和 MS-3。
- 耐腐蚀的不锈钢材质（MS-4-13）。
规格
| 型号 | MS-2 | MS-4-13 |
|---|---|---|
| 适用流体 | 蒸汽 | 蒸汽 |
| 工作压力 | 0.1-0.7 MPa | 0.1-0.7 MPa |
| 最高报警温度极限 | 90°C | 90°C |
| 材质 | 铸造青铜 | 铸造不锈钢 |
| 连接方式 | JIS Rc 螺纹型 | JIS Rc 螺纹型 |
尺寸 (mm)和重量 (kg)
| 公称直径 | d | C | B | 重量 (kg) |
|---|---|---|---|---|
| 15A | Rc 1/2 | 57 | 70 | 0.5 (0.4) |
| 20A | Rc 3/4 | 71 | 93 | 0.8 |
| 25A | Rc 1 | 75 | 125 | 1.3 (1.2) |
| 32A | Rc 1-1/4 | 105 | 155 | 3.2 (2.2) |
| 40A | Rc 1-1/2 | 115 | 175 | 4.2 (3.9) |
| 50A | Rc 2 | 142 | 220 | 7.0 (5.4) |
- 喷嘴的形状及孔径、孔数，随口径不同而异。
- MS-4-13 的重量为（）内的重量。

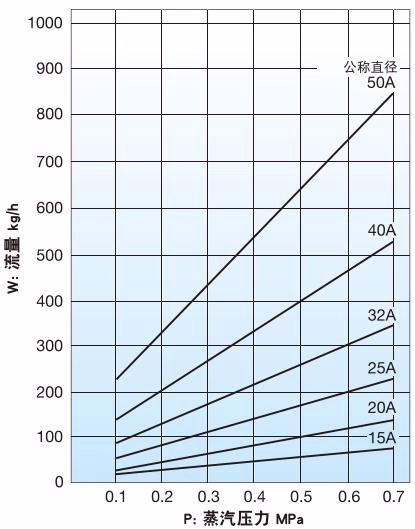

公称直径选择方法
- 图表流量为参考值。
所需公称直径计算公式
在“A”小时内将“Q”水量的温度提高“B”摄氏度所需的蒸汽量“W”计算如下：
W = (B × Q) / (500 × A)
根据上述公式求出的蒸汽量 (W kg/h) 和蒸汽压力 (P MPa) 值，使用“公称直径选择图表”选择合适的公称直径。
噪音特性
- 蒸汽压力
- 蒸汽压力
- 蒸汽噪音特性图表与液体储罐的尺寸和形状以及消音器的位置等因素有关。用该图表作为参考。
- 噪音值是在水面上方 1 米处测量的数值。
安装与操作
安装注意事项
- 降噪加热器应安装在距离水箱壁和底部 300mm 或以上的位置。液体的流动可能会在水箱中引起振动。
- 请在最高报警温度极限范围内使用。否则可能会在水箱和管道中产生振动。
- 为了获得预期的效果，请充分利用公称直径选择图表。
- 安装方法有多种，请综合考虑喷吹位置及水箱大小等因素。
- 请将产品没入水箱的液体中。如果实在无法避免，请尽量保持在靠近水面的位置。
- 建议在管道中安装 VB-7 真空泄压阀，以防止停止供应蒸汽时产生回流现象。
管道配管示例
操作注意事项
- 请勿赤手触摸产品。不遵守此注意事项可能会导致烫伤或受伤。
- 务必将产品（在图 3 的情况下，为管道的末端）没入水箱中的水（液体）中。否则蒸汽可能会喷出并导致烫伤。
