耀希达凯 (Yoshitake) OB-2000 是一款先导式温度调节器，专为使用蒸汽的加热应用而设计。被加热流体可为冷水和热水、油或其他非危险性流体。该调节器采用球墨铸铁阀体，配备不锈钢材质的主阀瓣和膜片，并使用波纹管式感热筒来实现精确的温度控制。OB-2000 具有大容量和优异的调节性能，非常适合用于热交换器、热水器、空调设备和化学处理系统。其阀体最高可承受 2.0 MPa 的压力和 220℃ 的高温，同时提供 -8 至 183℃ 的宽广温度调节范围。该型号提供 JIS Rc 螺纹型以及 JIS 10K FF / 20K RF 法兰盘型两种连接方式，以满足不同的管道安装需求。

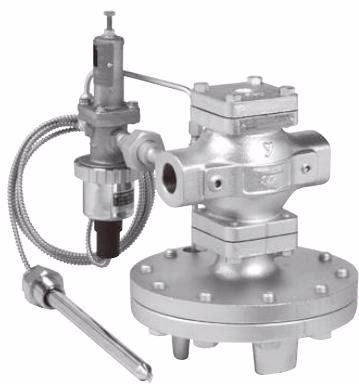

OB-2000 螺纹型

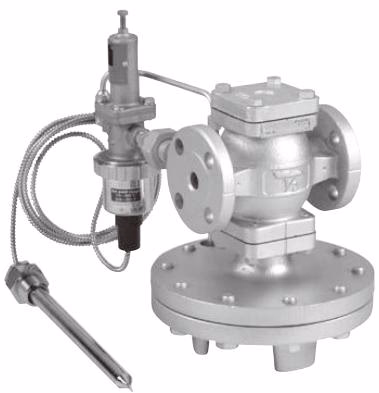

OB-2000 法兰盘型

特点

• 容量大：设计用于处理大流量。
• 密封性能优异：球形阀瓣确保了出色的密封效果。
• 温度调节范围广：感热筒可以朝任意方向安装。
• 易于维护：阀体和感热筒易于安装和拆卸，便于在改变温度规格时进行更换。

规格参数

规格	参数值
型号	OB-2000
适用流体 (加热流体)	蒸汽
适用流体 (被加热流体)	冷水和热水、油、其他非危险性流体
最高压力 (阀体)	2.0 MPa *1
最高压力 (感热筒)	1.0 MPa
最小差压	0.05 MPa
最高温度	220℃
温度调节范围	-8 至 183℃
阀座泄漏量	额定流量的 0.01% 以下
材质 (阀体)	球墨铸铁
材质 (主阀瓣、主阀座)	不锈钢
材质 (膜片)	不锈钢
材质 (导阀瓣、导阀座)	不锈钢
材质 (感热筒)	铜管 (镀镍铬) *2
标准导管长度	2m
连接方式	JIS Rc 螺纹型，JIS 10K FF / 20K RF 法兰盘型

备注

*1 JIS 10K FF 法兰盘型的最高压力为 1.0 MPa。 *2 附带保护管时，无须安装感热筒的套管。

• 可提供保护管（不锈钢材质）。
• 可提供 3 米或 5 米长的导管。
• 可提供 NPT 或 BSPT 螺纹型。
• 可提供 ASME 或 EN 法兰盘型。

温度调节范围

温度调节范围 (℃)	耐压温度 (℃)
-8 至 15	35
10 至 36	56
30 至 62	82
55 至 94	114
80 至 127	147
115 至 183	203

::: note 术语“耐压温度”指波纹管耐压时的温度。 :::

尺寸与重量

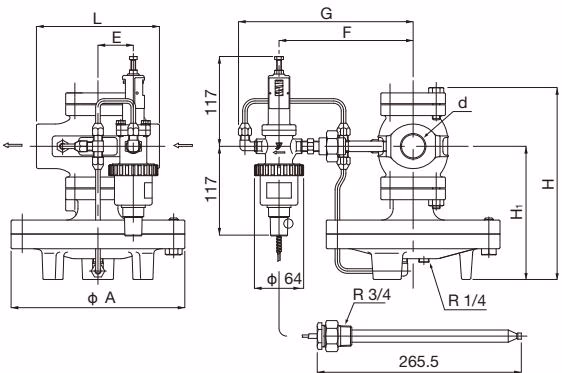

螺纹型 (JIS Rc)

公称直径	d	L	H1	H	A	E	F	G	重量 (kg)
15A	Rc 1/2	150	170	244	200	45	169	222	14.1
20A	Rc 3/4	150	170	244	200	45	169	222	14.1
25A	Rc 1	160	175	251	226	46	174	227	18.1
32A	Rc 1-1/4	180	192	282	226	55	182	235	21.6
40A	Rc 1-1/2	180	192	282	226	55	182	235	21.6

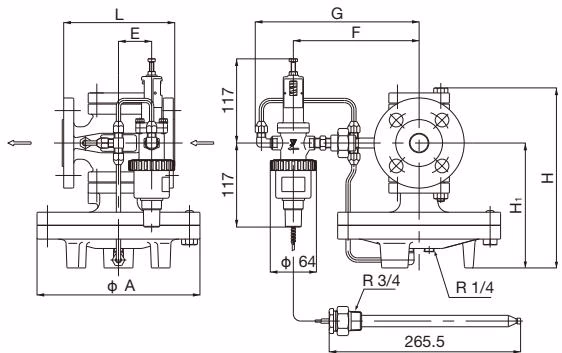

法兰盘型 (JIS 20K RF / JIS 10K FF)

公称直径	L	H1	H	A	E	F	G	重量 (kg)
15A	146 (142)	170	244	200	45	169	222	15.6 (15.4)
20A	146 (142)	170	244	200	45	169	222	16.1 (15.9)
25A	156 (152)	175	251	226	46	174	227	21.1 (20.7)
32A	176 (172)	192	282	226	55	182	235	24.1 (23.7)
40A	196 (192)	192	282	226	55	182	235	24.6 (24.2)

INFO

括号内的数值为 JIS 10K FF 法兰盘型的参数。

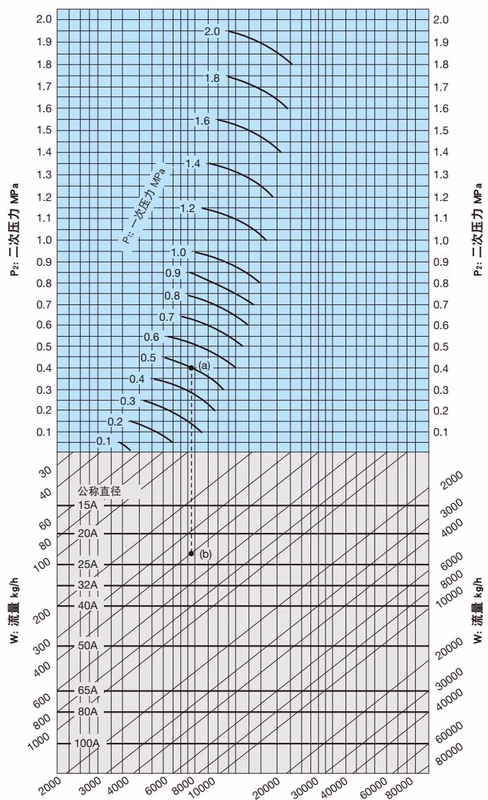

公称直径选择

选择一次压力 (P1)、二次压力 (P2) 和蒸汽流量分别为 0.5 MPa、0.4 MPa 和 400 kg/h 的温度调节器的公称直径时，先找到一次压力 0.5 MPa 与二次压力 0.4 MPa 的交点 (a)。然后从此交点 (a) 垂直向下延伸，找到与流量 400 kg/h 的交点 (b)。由于此交点 (b) 介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。
