耀希达凯（Yoshitake）SY-20-10 是一款大流量船用 Y 型过滤器，在设计上考虑了因堵塞引起的流量下降，尽可能增大了过滤面积。该产品主要用于去除水和油中的灰尘、水垢等杂质，广泛应用于工业冷却水和工业用水系统中。它采用碳素铸钢阀体和标准 80 目不锈钢滤网。

规格参数

参数	值
适用流体	蒸汽、空气、冷热水、油、其他非危险流体
公称直径	15A–150A
最高压力	1.0 MPa
最高温度	260℃
连接方式	JIS 10K RF 法兰盘型
阀体材质	碳素铸钢 (SCPH2)
滤网材质	不锈钢 (SUS304)
滤网孔数	φ6-1.80 个孔/cm²
滤网目数	标准 80 目（可提供 20-60 目）

尺寸与重量

公称直径	L	H1	ds	ls	螺塞	重量 (kg)
15A	160	104	25	65.5	R 3/8	3.0
20A	160	113	30	71.5	R 3/8	3.7
25A	180	122	33	76.0	R 3/8	4.8
32A	240	154	55	105.0	R 1/2	8.0
40A	240	154	55	105.0	R 1/2	8.0
50A	260	174	57	112.0	R 1/2	10.5
65A	275	187	74	130.0	R 1/2	14.3

Details

注：资料中提及产品的口径范围可达 150A，上表仅列出提取到的部分尺寸数据。

结构与部件

序号	部件名称	材质
1	阀体	铸钢 (SCPH2)
2	阀盖	铸钢 (SCPH2)
3	滤网	不锈钢 (SUS304)
4	垫片	非石棉
5	双头螺栓	钢
6	螺母	钢
7	螺塞	钢
8	铭牌	不锈钢 (SUS)

滤网 (3) 用于清除从过滤器入口流入的流体中的灰尘、水垢及其他杂质。

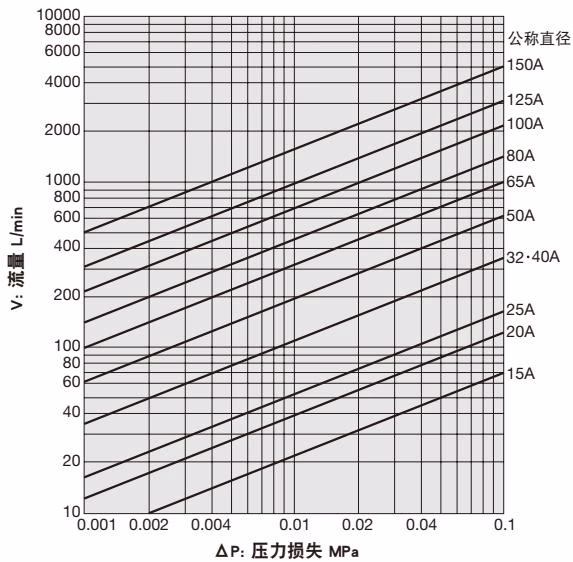

压力损失

在选择管道的公称直径时，必须考虑流体的种类、最大流量、允许的压力损失以及管道安装成本。管道直径越小，管道成本越低，但压力损失会增加，且可能因湍流引起管道磨损、噪音和振动；反之，若管道直径过大，管道成本和热损失也会随之增加。

流体标准流速

流体	标准流速
水、油	2 ~ 3 m/s (2~4)
蒸汽	30 ~ 40 m/s (20~40)

安装指导

WARNING

由于阀门较重，在连接管道时应使用起吊设备支撑阀门。若不采取此措施，阀门掉落可能会导致人员受伤。

注意事项

• 安装时，请确认流体流动方向是否与产品的进出口方向一致。若反向安装，将无法发挥设计功能。
• 妥善固定管道与产品，管道应力过大可能导致过滤器变形。
• 安装时，需预留维护和检查（清洗滤网）所需的空间。

1. 若在过滤器的前后端安装压力表，可通过压差来检查是否发生堵塞。
2. 安装时应使阀盖朝下；但对于蒸汽管道，应使阀盖朝向侧面，以将冷凝水的积聚降至最低。
3. 若流体自下而上流动，请在立管底部安装排污阀，以便清除积聚的水垢。

维护空间要求 (H)

公称直径	H (mm)
15A	146
20A	158
25A	170
32A	223
40A	223
50A	248
65A	276
80A	342
100A	393
125A	467
150A	585

维护与故障排除

WARNING

拆卸和检查之前，必须完全排空过滤器、管道及设备内的内部压力，并待其冷却至可用裸手触摸的程度。 由于滤网较重，将其从阀体中抽出时，务必使用起吊设备妥善固定。

拆卸步骤 确认过滤器内的残余压力已释放后，拆下阀盖及垫片上的螺栓，并将阀盖从阀体上取下。从阀体中抽出滤网，用压缩空气或清洗剂进行清洁。

组装步骤 清洁阀体与阀盖的垫片接触面，并在阀盖上装入新垫片。将滤网装入阀体和阀盖内，然后再拧紧螺母。请沿对角线依次均匀地拧紧各螺栓。

故障排除

故障现象	故障原因	对策与处理方法
无流体流过	1. 滤网堵塞。 2. 进出口侧的截止阀已关闭。	1. 拆卸并清洗滤网。 2. 打开截止阀。
压力损失过大	1. 滤网堵塞。 2. 压力表损坏。	1. 拆卸并清洗滤网。 2. 更换压力表。
发生外部泄漏	1. 垫片老化。	1. 更换垫片。
