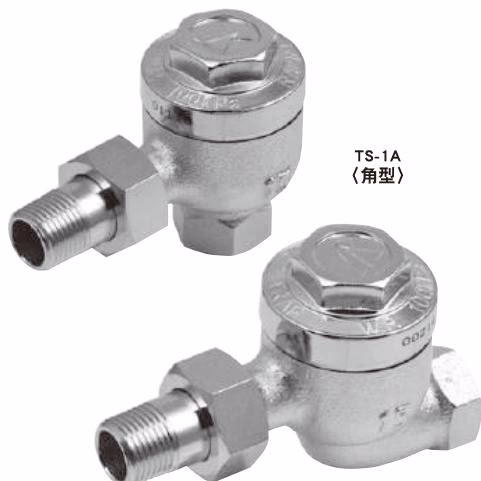

耀希达凯（Yoshitake）TS-1A 与 TS-1S 散热疏水阀广泛用于各类供热用暖气设备。TS-1A 为角型，TS-1S 为直线型。该系列热静力式疏水阀采用铸造青铜阀体和磷青铜波纹管，确保快速排出冷凝水，且无蒸汽泄漏和结冰风险。

特点

• 噪音小。
• 波纹管式，无空气阻碍。
• 波纹管选用精制材料制成，经过严格的质量管理。可快速排出系统中的冷凝水，无蒸汽泄漏，使用寿命长。
• 绝对不会结冰。

规格

适用流体	蒸汽冷凝水
最高压力	100 kPa
最高温度	120°C
材质（阀体）	铸造青铜
材质（阀瓣、阀座）	黄铜
材质（波纹管）	磷青铜
材质（活接头）	黄铜
连接方式	入口：JIS R 螺纹型（活接头） 出口：JIS Rc 螺纹型

关于最高压力

可提供 200 kPa 压力的型号（型号 TS-1HA 或 TS-1HS），仅限 25A 口径。

尺寸 (mm) 和重量 (kg)

TS-1A（角型）

公称直径	d	L1	H1	H2	D	重量 (kg)
15A	1/2	80	35	39	52	0.6
20A	3/4	87	41	51.5	52	0.9
25A	1	105	52	49	52	1.6

TS-1S（直线型）

公称直径	d	L1	L2	H1	H2	D	重量 (kg)
15A	1/2	80	43	28	39	52	0.7
20A	3/4	87	48	34	51.5	52	1.0
25A	1	105	60	40	49	52	1.7

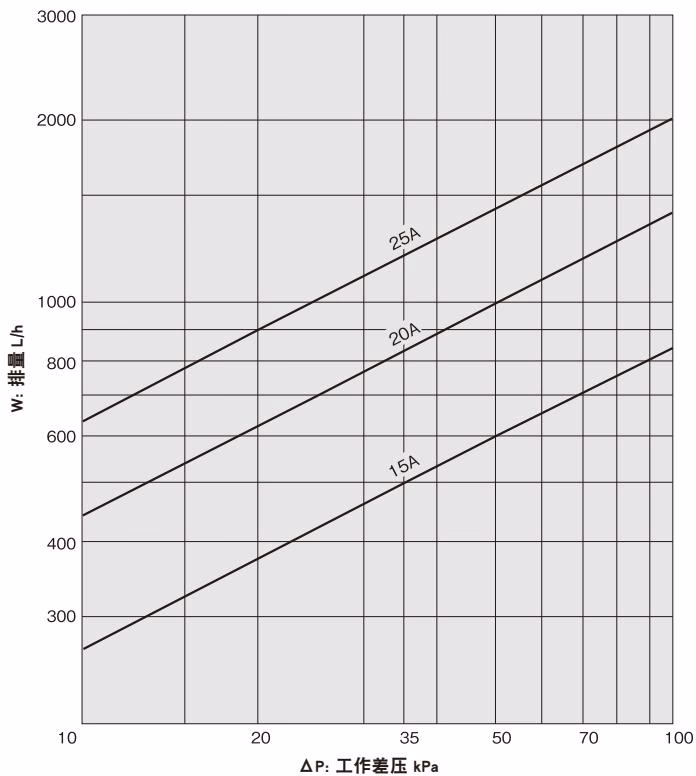

最大连续排量图表

系统设计建议

此图表显示的是最大排量。设计系统时应设置足够的安全系数（2倍或3倍）。

结构图与零部件列表

序号	零部件名称	材质	数量
1	本体 (Body)	青铜 (CAC406)	1
2	ふた (Cover)	黄铜 (C3771)	1
3	弁体 (Valve)	黄铜 (C3604)	1
4	弁座 (Seat)	黄铜 (C3604)	1
5	ユニオンニップル (Union Nipple)	黄铜 (C3771)	1
6	ユニオンナット (Union Nut)	黄铜 (C3771)	1
7	ベローズ止めねじ (Bellows Setscrew)	黄铜 (C3604)	1
8	ベローズ (Bellows)	磷青铜 (C5212)	1
9	ベローズ受板 (Bellows Step Plate)	黄铜 (C2801)	1
10	ピン (Pin)	黄铜 (C3604)	1

结构注释

• 序号 1、2、5、6 的部件经过镀铬处理。
• 序号 3 及 7～10 为一体化结构。
