PN16
耀希达凯（Yoshitake）TSF-10F 是一款球墨铸铁材质的浮球式蒸汽疏水阀，能够高效排放冷凝水且无滞留，实现零蒸汽损失，节约能源。该产品内置排气阀，可迅速排除配管内的空气，大大缩短设备从启动到运行的时间。
TSF-10F 的核心优势在于其可转动的阀塞设计，能够在不拆卸阀盖的情况下轻松调整流路，适应 360 度全方位（水平或垂直）配管安装需求。
特点
- 节能高效：没有滞留，能高效率地排放冷凝水，实现零蒸汽损失。
- 快速启动：排气阀一体化设计，能迅速排放配管内空气，大大缩短设备升温时间。
- 全方位安装：转动阀塞就可以实现流体 360 度全方位配管。在不用拆卸阀门的情况下，流路可以被简单调整。
- 易于维护：主要的零件都安装在阀盖上，不需要从管道上拆卸阀门就可以实现在线维修和更新。检查和更换零件都可以简单地实现。
规格
| 规格参数 | 参数值 |
|---|---|
| 适用流体 | 蒸汽冷凝水 |
| 工作压力 | TSF-10F-5: 0.01-0.5 MPa TSF-10F-10: 0.01-1.0 MPa TSF-10F-21: 0.01-2.1 MPa |
| 最高温度 | 220℃ |
| 阀体材质 | 球墨铸铁 |
| 浮球材质 | 不锈钢 |
| 阀瓣、阀座材质 | 不锈钢 |
| 连接方式 | JIS 10K FF 法兰盘型，JIS 20K FF 法兰盘型 |
| 公称直径 | 15A-25A |

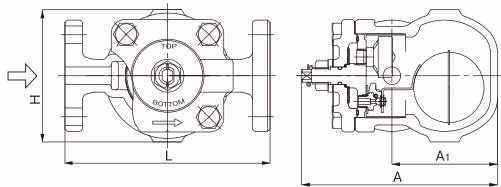

尺寸与重量
| 公称直径 | d | L (mm) | A (mm) | A1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 15A | 15 | 175 | 167 | 90 | 113 | 5.0 |
| 20A | 20 | 195 | 167 | 90 | 113 | 5.8 |
| 25A | 25 | 215 | 167 | 90 | 113 | 7.1 |

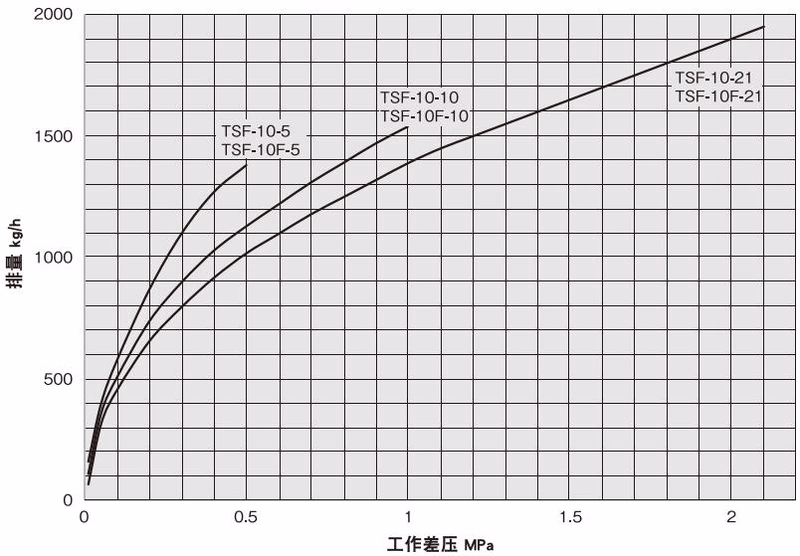

最大连续排量
WARNING
此图显示的排放流量是最大能力值。在设计一个系统时，请考虑充分的安全系数（2 倍以上）。
安装注意事项

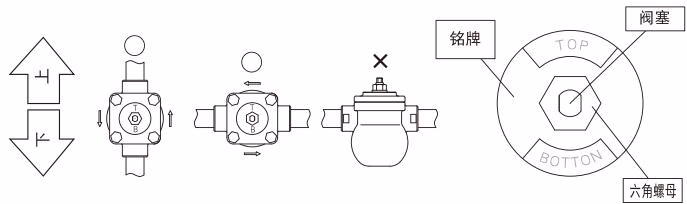

产品安装后，确保管道里无压力状况下调节铭牌方向。用扳手固定阀塞，松开六角螺母。转动阀塞，调整铭牌的方向到位置指示“上”和“下”。调整以后，用扳手固定阀塞拧紧螺母。
INFO
流体由下到上安装使用时，请尽量缩短从底部到疏水阀前端的垂直管道的距离，减少蒸汽绑影响使疏水阀畅通排水。
