PN16
耀希达凯（Yoshitake）TSF-11 是一款带有内置恒温排气阀的浮球式疏水阀，专为高效排放蒸汽冷凝水而设计。它能在无滞留的情况下排放冷凝水，实现零蒸汽损失，从而达到节能的目的。其内置的排气阀能迅速排放配管内的空气，大幅缩短设备启动到运行的预热时间。
只需转动阀塞，即可满足水平、垂直等不同流动方向的配管需求，无需拆卸阀盖即可轻松切换流向。同时，所有主要部件均安装在阀盖上，无需将阀体从管道上拆下即可进行检查和部件更换，大大简化了维护工作。
特点
- 高效排放冷凝水，无滞留，实现零蒸汽损失。
- 内置排气阀可迅速排除空气，缩短预热时间。
- 转动阀塞即可调整流向，无需拆卸阀盖，支持 360 度全方位配管。
- 主要零件均安装在阀盖上，可在线进行检查和更换。
规格
| 型号 | TSF-11 | TSF-11F |
|---|---|---|
| 公称直径 | 25A - 50A | 25A - 50A |
| 适用流体 | 蒸汽冷凝水 | 蒸汽冷凝水 |
| 工作压力 | TSF-11-5: 0.01-0.5 MPa TSF-11-10: 0.01-1.0 MPa TSF-11-21: 0.01-2.1 MPa | TSF-11F-5: 0.01-0.5 MPa TSF-11F-10: 0.01-1.0 MPa TSF-11F-21: 0.01-2.1 MPa |
| 最高温度 | 220°C | 220°C |
| 阀体材质 | 球墨铸铁 | 球墨铸铁 |
| 浮球材质 | 不锈钢 | 不锈钢 |
| 阀瓣、阀座材质 | 不锈钢 | 不锈钢 |
| 连接方式 | JIS Rc 螺纹型, NPT 螺纹型 | JIS 10K FF, JIS 20K FF 法兰型, ASME150/300, ENPN25 |
安装注意事项

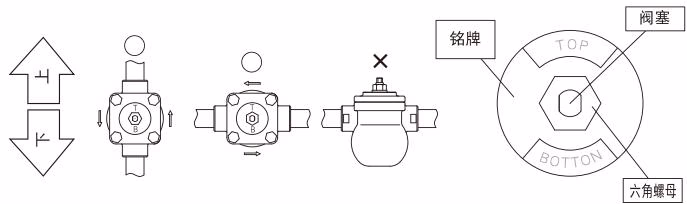

产品安装后，确保管道内无压力的状况下调节铭牌方向。
用扳手固定阀塞，松开六角螺母。转动阀塞，调整铭牌的方向，将“TOP”（上）和“BOTTOM”（下）标志分别对准上下方。调整后，用扳手固定阀塞并拧紧螺母。
WARNING
当流体由下到上安装使用时，请尽量缩短从底部到疏水阀前端的垂直管道距离，以减少蒸汽绑的影响，使疏水阀畅通排水。
尺寸与重量

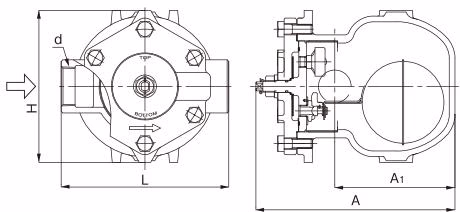

TSF-11（螺纹型）
| 公称直径 | d | L (mm) | A (mm) | A1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 25A | Rc 1 | 190 | 244 | 147 | 186 | 9.9 |
| 32A | Rc 1-1/4 | 190 | 244 | 147 | 186 | 10.0 |
| 40A | Rc 1-1/2 | 205 | 244 | 147 | 186 | 10.2 |
| 50A | Rc 2 | 220 | 244 | 147 | 186 | 10.5 |

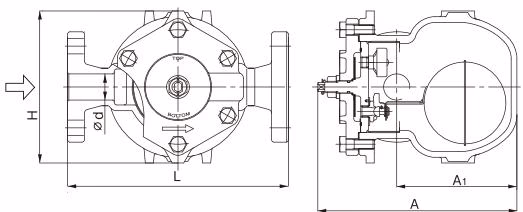

TSF-11F（法兰型）
| 公称直径 | d (mm) | L (mm) | A (mm) | A1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 25A | 25 | 270 | 244 | 147 | 186 | 13.4 |
| 32A | 32 | 270 | 244 | 147 | 186 | 14.1 |
| 40A | 40 | 280 | 244 | 147 | 186 | 14.4 |
| 50A | 50 | 290 | 244 | 147 | 186 | 15.5 |

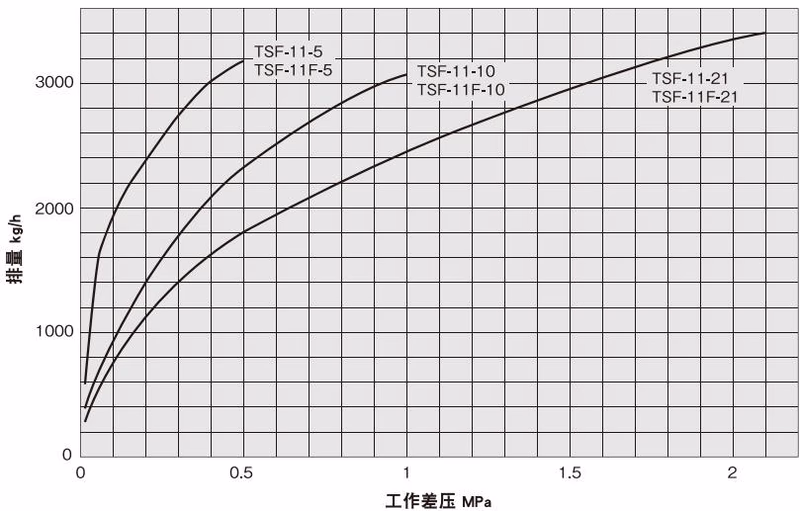

最大连续排量
TIP
此图显示的排放流量是最大能力值。在设计系统时，请考虑充分的安全系数（2倍以上）。
