耀希达凯（Yoshitake）TSF-11SF 是一款高性能不锈钢浮球式蒸汽疏水阀，具有优秀的耐腐蚀性和耐久性能。该系列可以无滞留、高效地排放冷凝水，实现零蒸汽损失。内置的排气阀能迅速排放管道内的空气，大大缩短设备从启动到运行的时间。通过旋转阀塞，TSF-11SF 可适应水平或垂直等 360 度全方位配管需求，并在不拆卸阀门的情况下调整流路。其主要零部件均安装在阀盖上，无需从管道上拆下阀体即可轻松进行检查和更换零部件。

规格

规格参数	参数值
公称直径	25A - 50A
适用流体	蒸汽冷凝水
工作压力 (最高工作压差)	TSF-11SF-5: 0.01 - 0.5 MPa TSF-11SF-10: 0.01 - 1.0 MPa TSF-11SF-21: 0.01 - 2.1 MPa
最高温度	220°C
阀体材质	铸造不锈钢
浮球材质	不锈钢
阀瓣、阀座材质	不锈钢
连接方式	JIS 10K FF, JIS 20K RF, ASME 150lb RF, ASME 300lb RF, BS EN 25/40 RF 法兰盘型

安装与运行注意事项

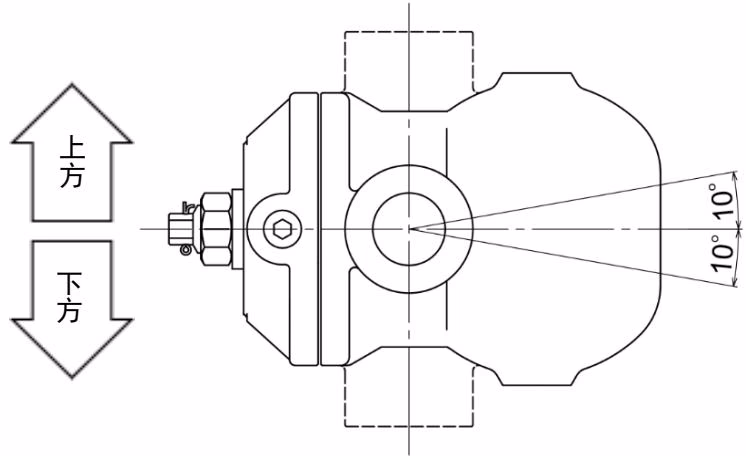

流向与铭牌调整

产品可适应 360 度全方位配管。产品安装后，确保在管道内无压力的状况下调节铭牌方向。转动阀塞，将铭牌上的“TOP”（上）和“BOTTOM”（下）调整至正确指示位置。

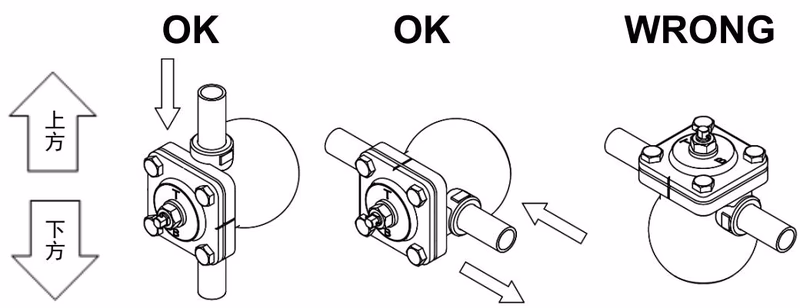

安装倾斜度及配管

• 安装时请将产品的倾斜度控制在 ±10° 以内。
• 如果安装方向有误，产品将无法正常工作。
• 请对配管实施切实的支撑和固定，避免产生过大的配管应力。

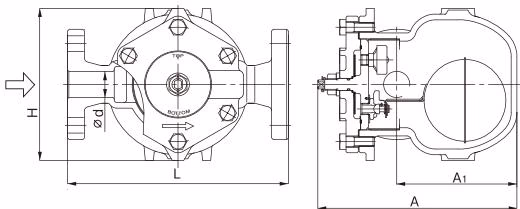

尺寸和重量

公称直径	L (mm)	A (mm)	A1 (mm)	H (mm)	重量 (JIS 10K FF) (kg)	重量 (JIS 20K RF) (kg)
25A	270	242	146.5	186	11.7	12.0
32A	270	242	146.5	186	12.6	13.0
40A	280	242	146.5	186	13.0	13.5
50A	290	242	146.5	186	14.2	14.7

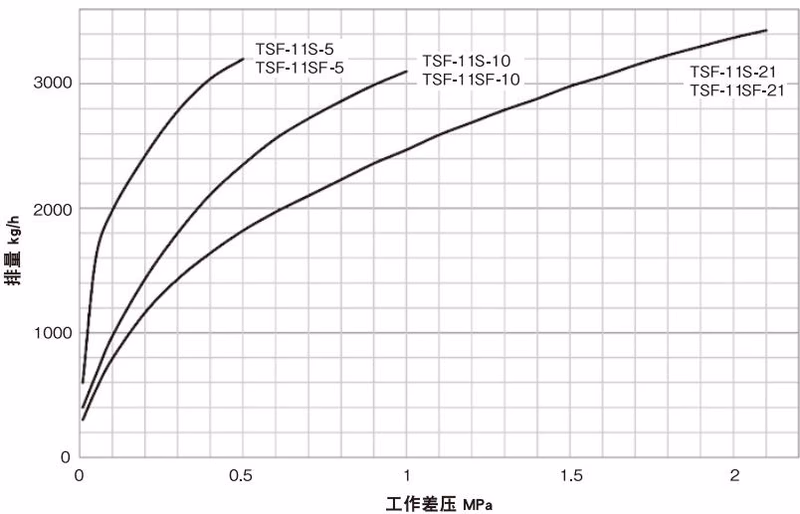

最大连续排量

此图显示的排放流量是最大能力值。在设计一个系统时，请考虑充分的安全系数（建议 2 倍以上）。
