耀希达凯（Yoshitake）TSF-13 与 TSF-13F 是专为高效排放蒸汽冷凝水设计的大排量浮球式疏水阀。提供 40A 和 50A 两种公称直径规格，采用大浮球设计以确保运行稳定。

特点

采用大浮球设计，确保运行稳定，实现可靠且持续的冷凝水排放。

规格

公称直径	40A, 50A
适用流体	蒸汽冷凝水
连接方式	JIS 10KRF/20KRF

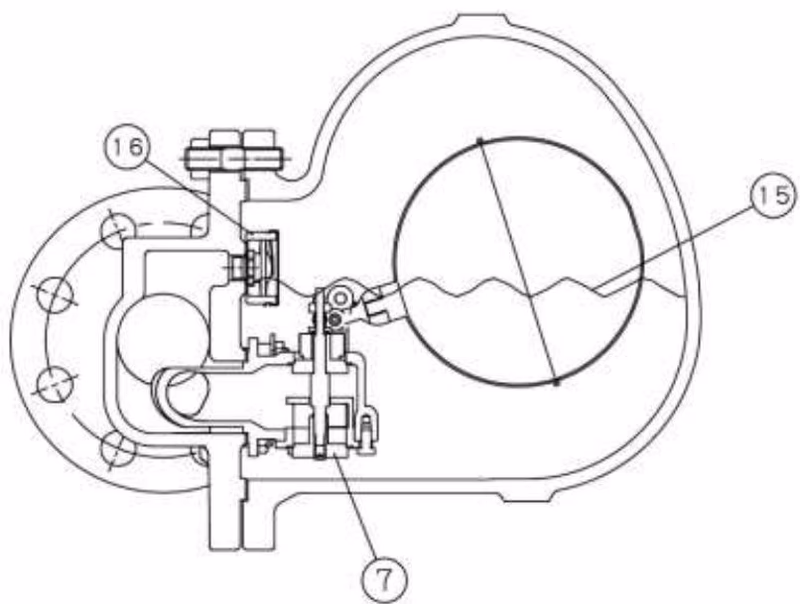

结构与运行

起机时，浮球处于下方，双阀瓣是关闭状态。管道内的空气会藉由已开启的排气阀被排出。随着冷凝水的流入，浮球上浮，使阀门开启，排出冷凝水。

尺寸（mm）和重量（kg）

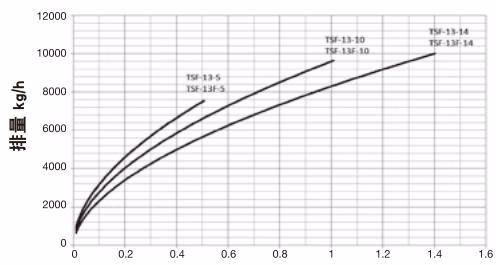

最大连续排量图表

选型时，请考虑安全率 2倍以上。即，若需要2000kg/h 排放能力时，请选定 4000kg/h 排放能力（最大排量）的蒸汽疏水阀。

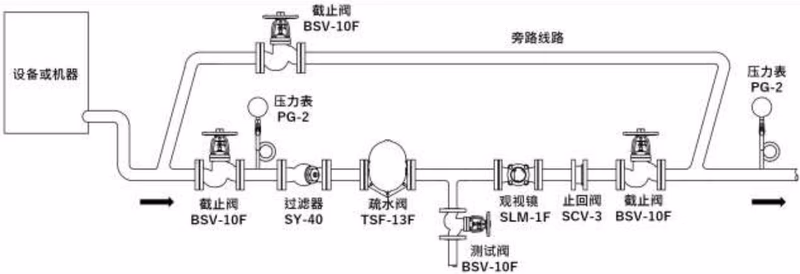

配管例

配管建议

疏水阀的二次侧配管口径要确保足够大小，以便顺利地排放冷凝水。
