Подъёмный тип

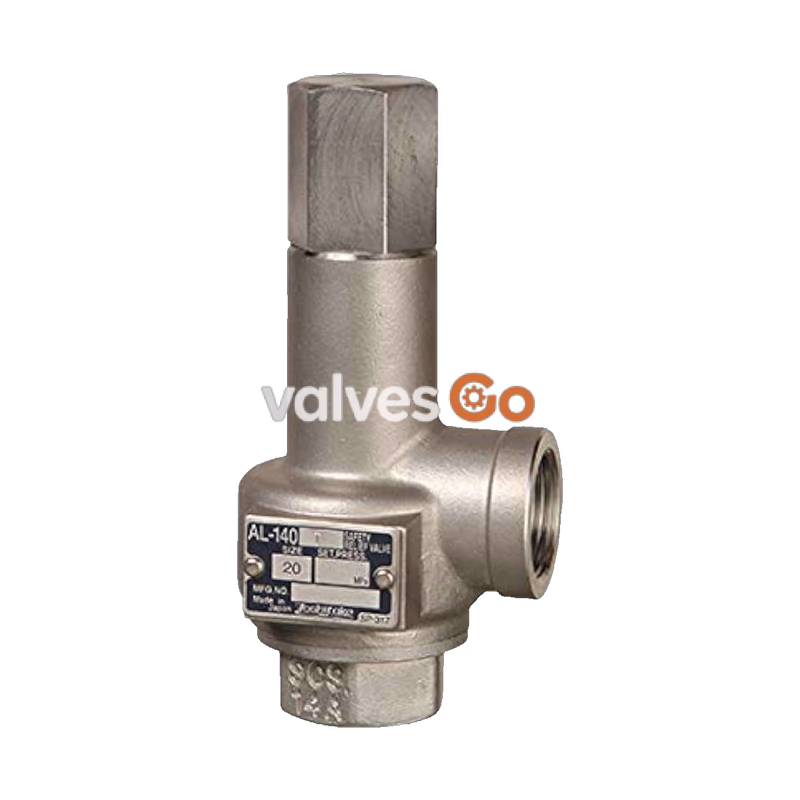

Предохранительный сбросной клапан Ёситакэ (Yoshitake) AL-140T закрытого типа предназначен для воздуха, холодной и горячей воды, масла и других неопасных сред. Клапан полностью изготовлен из нержавеющей стали, обеспечивая высокую коррозионную стойкость и долговечность. В деталях трима используется мягкое седло (уплотнительное кольцо FKM) для обеспечения надежной герметичности, что делает его оптимальным выбором для систем, где недопустимы протечки. Закрытая конструкция предотвращает утечку рабочей среды наружу.
Особенности
- Предохранительный сбросной клапан полностью из нержавеющей стали, обладающий высокой устойчивостью к коррозии.
- Отличная герметичность благодаря мягкому уплотнению седла. Идеально подходит для применений, где не допускается протечка седла клапана.
- Закрытая конструкция предотвращает утечку жидкости наружу.
Технические характеристики
| Модель | AL-140T | AL-140T-N |
|---|---|---|
| Конструкция | Закрытый тип | Закрытый тип |
| Рабочая среда | Воздух, холодная и горячая вода, масло, другие неопасные среды * | Холодная и горячая вода |
| Рабочее давление | 0.05-1.0 МПа | 0.05-1.0 МПа |
| Рабочая температура | 5-120°C | 5-100°C |
| Присоединение | Резьба JIS Rc | Резьба JIS Rc |
| Корпус пружины | Нержавеющая сталь | Нержавеющая сталь |
| Клапан, седло клапана | Нержавеющая сталь (SCS14A) | Нержавеющая сталь (SCS14A) |
| Регулировочная пружина | Нержавеющая сталь | Нержавеющая сталь |
| Уплотнительное кольцо | FKM | FKM |
INFO
- Пожалуйста, свяжитесь с нами при использовании для масла. Для горячей и холодной воды рекомендуется модель AL-140TML.

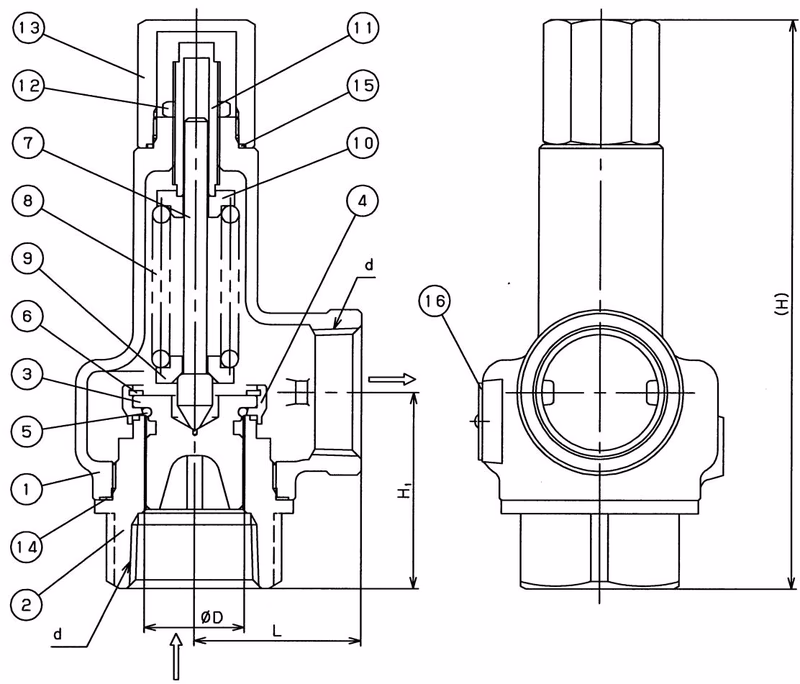

Размеры и вес
| Номинальный размер | d | D (мм) | L (мм) | H1 (мм) | H (мм) | Площадь сброса πDℓ (мм²) | Вес (кг) |
|---|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 16 | 34 | 40 | 128 | 20.1 | 0.7 |
| 20A | Rc 3/4 | 21 | 38 | 42 | 128.5 | 34.6 | 0.8 |
| 25A | Rc 1 | 26 | 43 | 51 | 148 | 53.0 | 1.1 |
| 32A | Rc 1-1/4 | 33 | 50 | 61.5 | 181.5 | 93.3 | 1.8 |
| 40A | Rc 1-1/2 | 41 | 60 | 64 | 205 | 135.2 | 2.8 |
| 50A | Rc 2 | 51 | 75 | 76 | 245.5 | 208.2 | 4.7 |

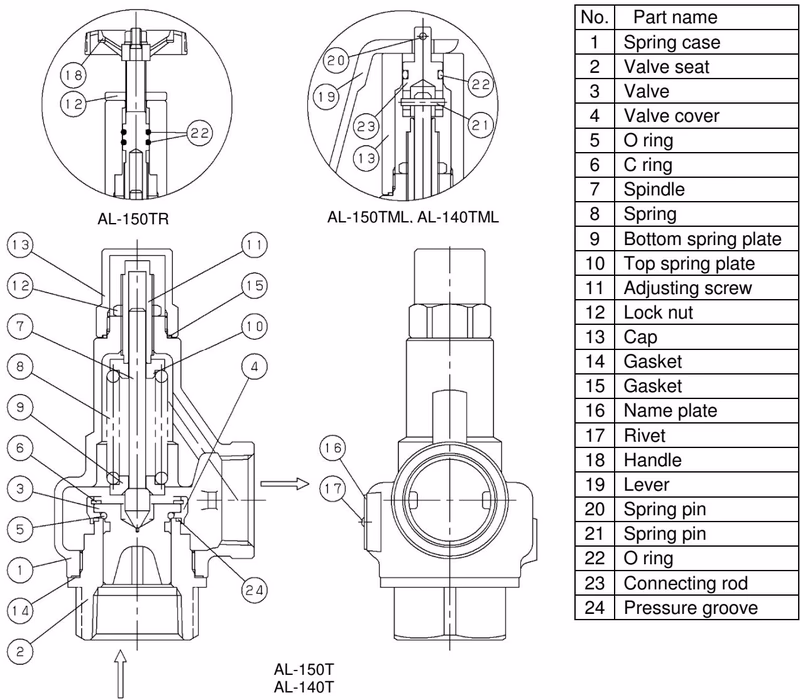

Конструкция
| № | Название детали | Материал |
|---|---|---|
| 1 | Корпус пружины | Литая нержавеющая сталь (SCS14A или SCS13) |
| 2 | Седло клапана | Литая нержавеющая сталь (SCS14A) |
| 3 | Клапан | Литая нержавеющая сталь (SCS14A) |
| 4 | Крышка клапана | Нержавеющая сталь (SUS304) |
| 5 | Уплотнительное кольцо (O Ring) | FKM |
| 6 | Кольцо C-типа (C Ring) | Нержавеющая сталь (SUS) |
| 7 | Шток | Нержавеющая сталь (SUS303) |
| 8 | Пружина | Нержавеющая сталь (SUS304) |
| 9 | Нижняя тарелка пружины | Нержавеющая сталь (SUS304 или SUS303) |
| 10 | Верхняя тарелка пружины | Нержавеющая сталь (SUS304 или SUS303) |
| 11 | Регулировочный винт | Нержавеющая сталь (SUS303) |
| 12 | Стопорная гайка | Нержавеющая сталь (SUS303) |
| 13 | Колпачок | Нержавеющая сталь (SUS303) |
| 14 | Прокладка | PTFE |
| 15 | Прокладка | PTFE |
| 16 | Заводская табличка | Нержавеющая сталь (SUS304) |
Таблица номинальной производительности
Для воздуха (20°C) (Стандарт конструкции сосудов под давлением, кг/ч)
| Номинальный размер \ Давление МПа | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 25 | 33 | 48 | 65 | 81 | 98 | 114 | 131 | 147 | 164 | 181 |
| 20A | 44 | 57 | 83 | 111 | 140 | 169 | 197 | 226 | 254 | 283 | 311 |
| 25A | 67 | 87 | 127 | 171 | 215 | 258 | 302 | 346 | 390 | 433 | 479 |
| 32A | 113 | 147 | 214 | 288 | 362 | 435 | 509 | 582 | 656 | 730 | 803 |
| 40A | 169 | 221 | 321 | 431 | 542 | 652 | 762 | 872 | 982 | 1093 | 1203 |
| 50A | 262 | 341 | 496 | 666 | 836 | 1006 | 1176 | 1346 | 1516 | 1687 | 1857 |
Для воды (накопление: 25%) (Стандарт Yoshitake, м³/ч)
| Номинальный размер \ Давление МПа | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 0.4 | 0.5 | 0.9 | 1.1 | 1.3 | 1.5 | 1.6 | 1.8 | 1.9 | 2.0 | 2.1 |
| 20A | 0.6 | 0.9 | 1.6 | 2.0 | 2.3 | 2.6 | 2.8 | 3.1 | 3.3 | 3.5 | 3.7 |
| 25A | 1.0 | 1.5 | 2.5 | 3.1 | 3.6 | 4.0 | 4.4 | 4.7 | 5.1 | 5.4 | 5.7 |
| 32A | 1.8 | 2.6 | 4.5 | 5.5 | 6.3 | 7.1 | 7.8 | 8.4 | 9.0 | 9.5 | 10.0 |
| 40A | 2.7 | 3.8 | 6.5 | 7.9 | 9.2 | 10.3 | 11.3 | 12.2 | 13.0 | 13.8 | 14.6 |
| 50A | 4.1 | 5.9 | 10.0 | 12.3 | 14.2 | 15.9 | 17.4 | 18.8 | 20.1 | 21.3 | 22.4 |
Установка и обслуживание
WARNING
- Не устанавливайте запорные устройства, такие как запорный клапан, на входе или выходе изделия.

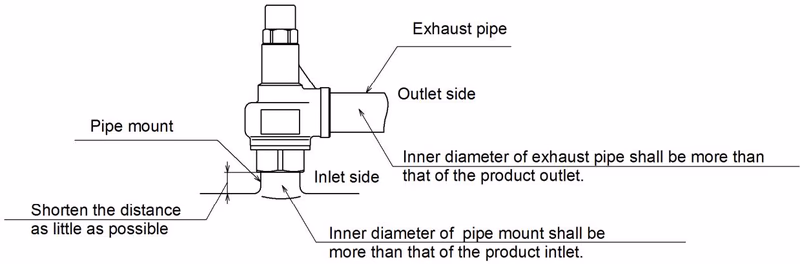

- Установите выхлопную трубу на стороне выхода продукта и выведите ее в место, где нет риска физического повреждения даже при выбросе жидкости.
- Не разбирайте изделие.
- При установке затягивайте шестигранную часть седла клапана гаечным ключом. Не регулируйте направление, вращая выходную трубу.
- Не наносите вязкие жидкости, которые могут привести к залипанию клапана и седла.
Ежедневный осмотр
Во время работы системы проверяйте следующее:
- Утечки между колпачком и уплотнительным кольцом.
- Наличие коррозии или трещин на изделии.
- Утечки из изделия при нормальном рабочем давлении.
- Утечки в месте соединения изделия и трубопровода, а также между корпусом пружины и седлом клапана.
