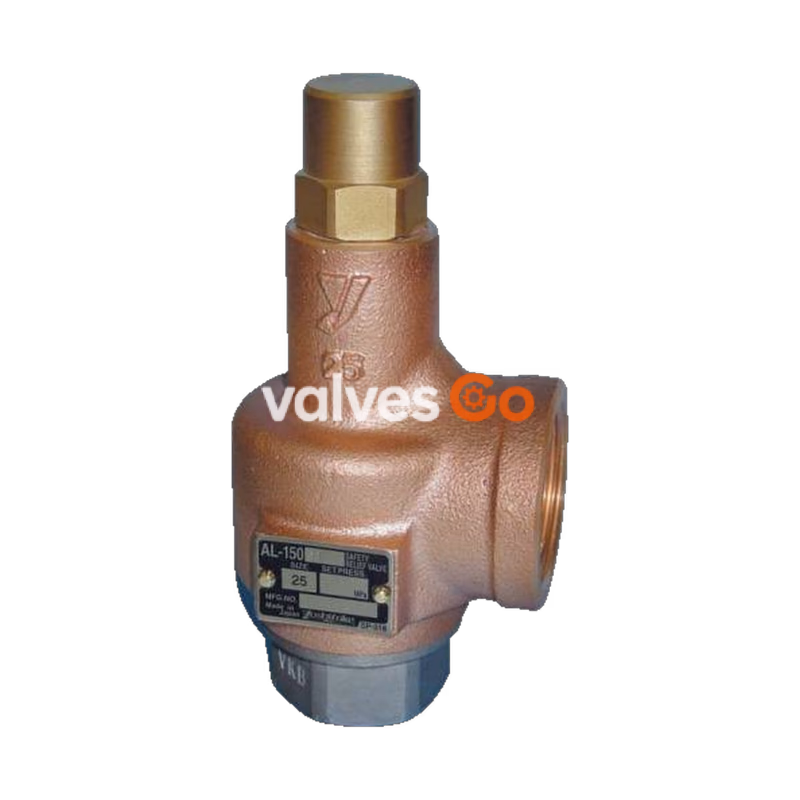

Ёситакэ (Yoshitake) AL-150H — это подъемный предохранительный сбросной клапан закрытого типа. Разработан для применения с паром, воздухом, холодной и горячей водой, маслом и другими неопасными средами. Диапазон давления настройки составляет от 1.0 до 1.6 МПа. Внутренние детали (клапан и седло клапана) изготовлены из литой нержавеющей стали SCS14A (эквивалент SUS316), обеспечивая превосходную коррозионную стойкость. Закрытая конструкция предотвращает утечку рабочей среды наружу.

Особенности

• Конструкция быстрого открытия обеспечивает надежный сброс давления.
• Внутренние детали изготовлены из нержавеющей стали SCS14A (эквивалент SUS316), обеспечивающей превосходную коррозионную стойкость.
• Простая внутренняя конструкция облегчает регулировку, техническое обслуживание и эксплуатацию.
• Закрытая конструкция предотвращает утечку рабочей среды наружу.
• Давление настройки до 1.6 МПа.

Технические характеристики

Конструкция	Закрытый тип
Рабочая среда	Пар, Воздух, Холодная и горячая вода, Масло, Прочие неопасные среды
Рабочее давление	1.0 - 1.6 МПа
Максимальная температура	220°C *
Материал корпуса (пружинного блока)	Литая бронза
Материал клапана и седла	Нержавеющая сталь (SCS14A)
Присоединение	Резьбовое JIS Rc

• Максимальная температура составляет 150°C при использовании для воды, масла или других жидкостей.

Размеры и масса

Номинальный диаметр	di × D × do	L	H1	H	Площадь сброса $\pi D\ell$ (мм²)	Масса (кг)
15A	Rc 1/2 × 16 × Rc 3/4	36	42	126	22.9	0.8
20A	Rc 3/4 × 21 × Rc 1	38	47	131	39.5	0.9
25A	Rc 1 × 26 × Rc 1-1/4	46	55.5	147.5	60.6	1.3
32A	Rc 1-1/4 × 33 × Rc 1-1/2	54	61.5	167.5	97.7	1.9
40A	Rc 1-1/2 × 41 × Rc 2	63	67	193.5	150.8	2.9
50A	Rc 2 × 51 × Rc 2-1/2	77	80	241.5	233.4	5.0

• Размер резьбового соединения со стороны выхода на 1 размер больше номинального диаметра.

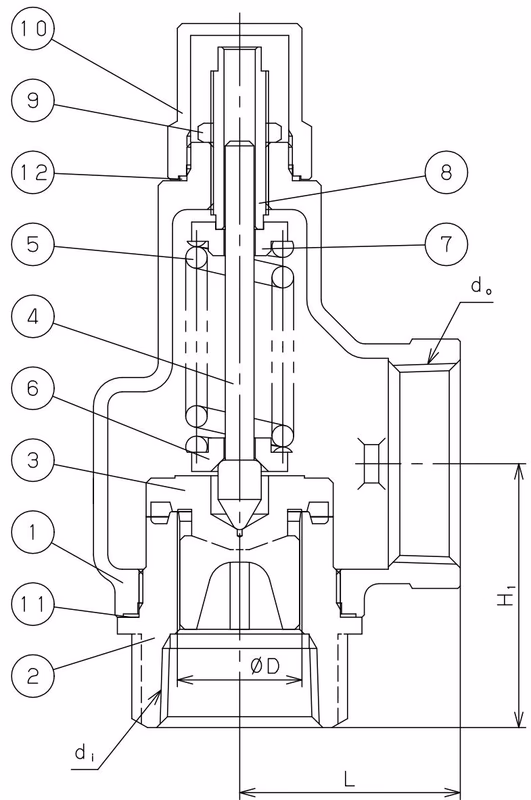

Конструкция и материалы

№	Наименование детали	Материал
1	Корпус пружины	Бронза (CAC406)
2	Седло клапана	Литая нержавеющая сталь (SCS14A)
3	Клапан	Литая нержавеющая сталь (SCS14A)
4	Шток	Нержавеющая сталь (SUS303)
5	Пружина	Легированная сталь (SWOSC или SWOCV)
6	Нижняя тарелка пружины	Нержавеющая сталь (SUS304 или SUS303)
7	Верхняя тарелка пружины	Нержавеющая сталь (SUS304 или SUS303)
8	Регулировочный винт	Латунь (C3604)
9	Стопорная гайка	Латунь (C3604)
10	Колпачок	Латунь (C3604)
11	Прокладка	PTFE (Фторопласт)
12	Прокладка	PTFE (Фторопласт)
13	Заводская табличка	Нержавеющая сталь (SUS304)

Таблица пропускной способности (AL-150H)

Для пара (Температура насыщения)

(кг/ч)

Номинальный диаметр \ Давление МПа	1.0	1.1	1.2	1.3	1.4	1.5	1.6
15A	115	126	136	146	156	167	177
20A	199	217	235	252	270	288	306
25A	306	333	360	387	415	442	469
32A	493	537	581	625	669	713	757
40A	761	830	897	965	1033	1100	1168
50A	1179	1284	1389	1494	1599	1703	1808

Для воздуха (20°C)

(кг/ч)

Номинальный диаметр \ Давление МПа	1.0	1.1	1.2	1.3	1.4	1.5	1.6
15A	190	208	225	243	260	278	295
20A	328	359	389	419	449	479	509
25A	504	550	597	643	689	735	782
32A	813	888	962	1037	1111	1186	1260
40A	1255	1370	1485	1600	1715	1831	1946
50A	1943	2121	2299	2477	2655	2833	3011

Для воды (Накопление: 25%)

(м³/ч)

Номинальный диаметр \ Давление МПа	1.0	1.1	1.2	1.3	1.4	1.5	1.6
15A	2.4	2.5	2.7	2.8	2.9	3.0	3.1
20A	4.2	4.4	4.6	4.8	5.0	5.2	5.3
25A	6.5	6.8	7.1	7.4	7.7	8.0	8.2
32A	10.5	11.0	11.5	12.0	12.4	12.9	13.3
40A	16.2	17.0	17.8	18.5	19.2	19.9	20.6
50A	25.2	26.4	27.6	28.7	29.8	30.8	31.8

WARNING

• Изделие имеет допустимую норму утечки через седло клапана и не закрывается полностью (утечка не может быть равна нулю).
• Не используйте клапан в устройствах, где не допускается утечка через седло клапана.
• Не используйте изделие на оборудовании с сильной вибрацией.
• Не регулируйте и не изменяйте заданное давление.
