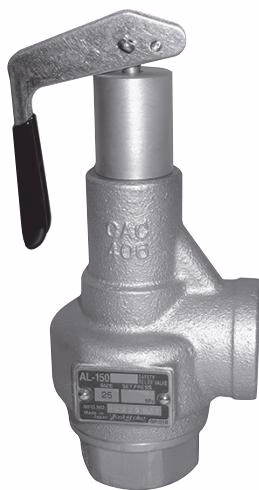

Предохранительный клапан Ёситакэ (Yoshitake) AL-150L — это предохранительный сбросной клапан открытого типа, оснащенный подъемным рычагом, специально разработанный для работы с паром и воздухом. Он служит для предотвращения аварий, вызванных аномальным повышением давления в различных сосудах под давлением и контрольно-измерительных приборах. Клапан работает в диапазоне давлений от 0,05 до 1,0 МПа и выдерживает максимальные температуры до 220°C.

Особенности

• Внутренние детали (клапан и седло клапана), а также регулировочная пружина изготовлены из нержавеющей стали. Клапан и седло выполнены из литой нержавеющей стали SCS14A (аналог SUS316), обеспечивающей превосходную коррозионную стойкость.
• Оснащен механизмом подъемного рычага, который позволяет производить ручную проверку сброса, когда давление в системе достигает не менее 75% от давления открытия.

WARNING

• Не применяйте данное изделие в устройствах, не допускающих никаких протечек через седло клапана. Изделие имеет допустимую норму протечки и не закрывается полностью.
• Не используйте клапан на оборудовании или устройствах, подверженных сильной вибрации. Чрезмерная вибрация может привести к сбоям в работе.
• Не регулируйте и не изменяйте заданное давление, так как это может привести к повреждению оборудования.

Технические характеристики

Параметр	Описание
Конструкция	Открытого типа с рычагом
Применение	Пар, Воздух
Рабочее давление	0.05 - 1.0 МПа
Максимальная температура	220°C
Присоединение	Резьбовое JIS Rc
Материал корпуса (пружинного блока)	Литая бронза (CAC406)
Материал клапана и седла	Литая нержавеющая сталь (SCS14A)
Материал пружины	Нержавеющая сталь (SUS304)

Конструкция

№	Наименование детали	Материал
1	Корпус пружины	Бронза (CAC406)
2	Седло клапана	Литая нержавеющая сталь (SCS14A)
3	Клапан	Литая нержавеющая сталь (SCS14A)
4	Шток	Латунь
5	Пружина	Нержавеющая сталь (SUS304)
6	Нижняя тарелка пружины	Латунь
7	Верхняя тарелка пружины	Латунь
8	Регулировочный винт	Латунь
9	Стопорная гайка	Латунь
10	Колпачок	Латунь
11	Прокладка	PTFE
12	Рычаг	Нержавеющая сталь и резина
13	Шильдик	Нержавеющая сталь (SUS304)

Размеры и вес

Номинальный размер	d	D (мм)	L (мм)	H1 (мм)	H (мм)	Площадь сечения (мм²)	Вес (кг)
15A	Rc 1/2	16	34	40	148	20.1	0.8
20A	Rc 3/4	21	38	43	148	34.6	0.9
25A	Rc 1	26	43	51.5	165	53.0	1.2
32A	Rc 1-1/4	33	50	61.5	201	93.3	1.9
40A	Rc 1-1/2	41	60	60	226	135.2	2.9
50A	Rc 2	51	75	76	266	208.2	4.8

Номинальная пропускная способность

Для пара (при температуре насыщения)

Производительность в кг/ч (По стандарту на конструкцию сосудов под давлением)

Номинальный размер \ Давление (МПа)	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15A	15	20	29	40	50	60	70	80	90	100	109
20A	27	35	51	69	87	104	121	138	155	172	189
25A	42	54	78	105	133	159	186	212	237	263	289
32A	70	91	132	178	224	268	313	356	400	443	487
40A	105	136	198	266	335	402	468	534	599	664	729
50A	163	211	306	411	518	621	723	824	924	1025	1126

Для воздуха (при 20°C)

Производительность в кг/ч (По стандарту на конструкцию сосудов под давлением)

Номинальный размер \ Давление (МПа)	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15A	25	33	48	65	81	98	114	131	147	164	181
20A	44	57	83	111	140	169	197	226	254	283	311
25A	67	87	127	171	215	258	302	346	390	433	477
32A	113	147	214	288	362	435	509	582	656	730	803
40A	169	221	321	431	542	652	762	872	982	1093	1203
50A	262	341	496	666	836	1006	1176	1346	1516	1687	1857

Указания по монтажу

DANGER

• Не устанавливайте никакие запорные устройства, такие как стопорный клапан, на входе или выходе изделия. Это может препятствовать сбросу среды и привести к повреждению сосуда под давлением.
• Установите выхлопную трубу на стороне выхода и выведите ее в безопасное место, где нет риска физического ущерба или травм при выбросе среды.
• Не разбирайте изделие. Это может нарушить правильную работу и создать опасность.

Рекомендации по обвязке

• Перед установкой изделия тщательно очистите трубопровод изнутри от пыли и окалины.
• Следите за тем, чтобы направление потока рабочей среды совпадало с входом и выходом клапана.
• Устанавливайте клапан вертикально колпачком вверх.
• Внутренний диаметр монтажной и выхлопной труб должен быть больше диаметра соответствующих входного и выходного отверстий клапана, чтобы избежать образования ненадлежащего противодавления.
