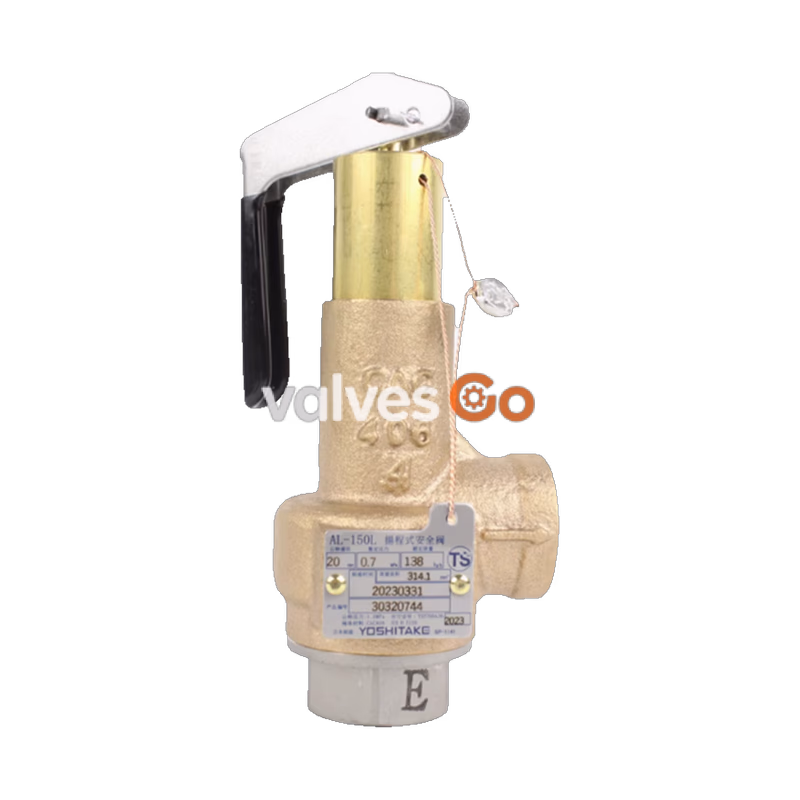

耀希达凯（Yoshitake）AL-150L 是一款配备提升扳手的开放式安全泄压阀，专为蒸汽和空气应用设计。它主要用于防止各种压力容器和仪表设备因压力异常升高而引发的事故。该阀门的工作压力范围为 0.05 至 1.0 MPa，最高耐受温度可达 220°C。

特点

• 主零件（阀瓣和阀座）和调节弹簧为不锈钢材质。阀瓣及阀座材质为 SCS14A（相当于 SUS316），具有优异的耐腐蚀性。
• 采用扬程式扳手结构，当达到开启压力的 75% 以上时，可手动执行泄压检查。

WARNING

• 请勿将本产品应用于不允许阀座有任何泄漏的设备。本产品具有允许的阀座泄漏量，无法做到完全密封。
• 请勿将本产品用于振动剧烈的设备或装置，否则可能导致故障。
• 请勿随意调整或改变设定压力，否则可能导致设备损坏。

规格

规格参数	描述
结构	开放式带扳手
适用流体	蒸汽、空气
工作压力	0.05 - 1.0 MPa
最高温度	220°C
连接方式	JIS Rc 螺纹型
阀体材质	铸造青铜 (CAC406)
阀瓣、阀座材质	铸造不锈钢 (SCS14A)
弹簧材质	不锈钢 (SUS304)

结构

编号	部件名称	材质
1	阀体 (ばね箱)	青铜 (CAC406)
2	阀座	铸造不锈钢 (SCS14A)
3	阀瓣	铸造不锈钢 (SCS14A)
4	阀棒	黄铜
5	调节弹簧	不锈钢 (SUS304)
6	下部弹簧座	黄铜
7	上部弹簧座	黄铜
8	调节螺钉	黄铜
9	锁紧螺母	黄铜
10	阀帽	黄铜
11	垫片	PTFE
12	扳手	不锈钢及橡胶
13	铭牌	不锈钢 (SUS304)

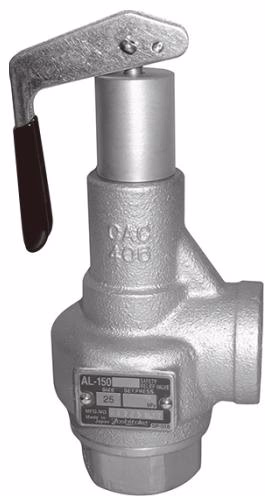

尺寸和重量

公称直径	d	D (mm)	L (mm)	H1 (mm)	H (mm)	泄压面积 (mm²)	重量 (kg)
15A	Rc 1/2	16	34	40	148	20.1	0.8
20A	Rc 3/4	21	38	43	148	34.6	0.9
25A	Rc 1	26	43	51.5	165	53.0	1.2
32A	Rc 1-1/4	33	50	61.5	201	93.3	1.9
40A	Rc 1-1/2	41	60	60	226	135.2	2.9
50A	Rc 2	51	75	76	266	208.2	4.8

额定泄压量

适用于蒸汽（饱和温度）

流量单位 kg/h 〈压力容器结构标准〉

公称直径 \ 压力 (MPa)	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15A	15	20	29	40	50	60	70	80	90	100	109
20A	27	35	51	69	87	104	121	138	155	172	189
25A	42	54	78	105	133	159	186	212	237	263	289
32A	70	91	132	178	224	268	313	356	400	443	487
40A	105	136	198	266	335	402	468	534	599	664	729
50A	163	211	306	411	518	621	723	824	924	1025	1126

适用于空气 (20°C)

流量单位 kg/h 〈压力容器结构标准〉

公称直径 \ 压力 (MPa)	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15A	25	33	48	65	81	98	114	131	147	164	181
20A	44	57	83	111	140	169	197	226	254	283	311
25A	67	87	127	171	215	258	302	346	390	433	477
32A	113	147	214	288	362	435	509	582	656	730	803
40A	169	221	321	431	542	652	762	872	982	1093	1203
50A	262	341	496	666	836	1006	1176	1346	1516	1687	1857

安装注意事项

DANGER

• 请勿在产品的入口或出口侧安装任何截止阀等截断装置，否则可能妨碍安全阀泄压并导致压力容器损坏。
• 请在产品出口侧安装排气管，并将其引至即使流体喷出也不会造成物理损坏或人员受伤的安全区域。
• 请勿拆卸本产品，否则可能导致产品无法正常工作并引发危险。

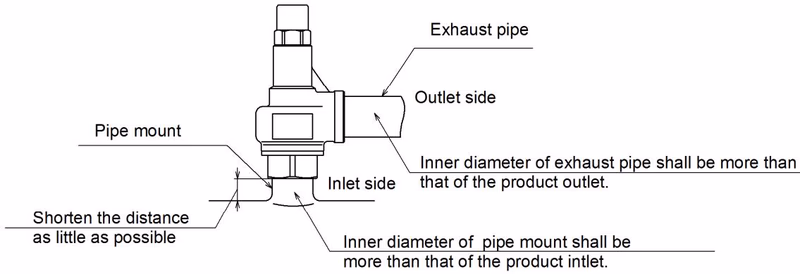

管道安装建议

• 在安装产品前，请彻底清洁管道内部，清除所有灰尘和水垢。
• 安装时，请确保流体流动方向与产品的入口和出口方向一致。
• 须垂直安装本产品，并确保阀帽朝上。
• 支撑管与排气管的内径应分别大于产品入口和出口的内径，以避免产生不当的背压。
