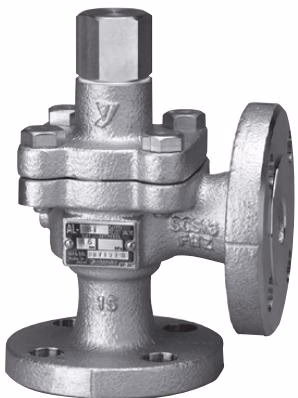

Ёситакэ (Yoshitake) AL-31 и AL-31H — это полнопроходные сбросные клапаны закрытого типа, полностью изготовленные из нержавеющей стали. Они обладают высокой коррозионной стойкостью и долговечностью. Модель AL-31H может быть настроена на максимальное давление 2.0 МПа. Эти клапаны подходят для пара, воздуха, холодной и горячей воды, масла и других неопасных жидкостей.

Особенности

• Предохранительный сбросной клапан полностью из нержавеющей стали, отличается высокой коррозионной стойкостью и долговечностью.
• AL-31H можно настроить на давление до 2.0 МПа.
• Конструкция с демпфером.
• Без утечек.

Технические характеристики

INFO

Максимальная температура составляет 150°C при использовании для воды, масла или других жидкостей.

Размеры и вес

Номинальный размер	di × D × do (мм)	L (мм)	H1 (мм)	H (мм)	Площадь проходного сечения (мм²)	Вес (кг)
15A	15×16×20	73	72	160	20.1	3.4
20A	20×21×25	77	74	163	34.6	4.5
25A	25×26×32	91	87	187	53.0	6.5
32A	32×33×40	96	92	238	85.5	8.1 (8.3)
40A	40×41×50	114	100	277	132.0	11.4 (11.7)
50A	50×51×65	116	107	315 (357)	204.2	15.0 (18.0)

INFO

• Значения в скобках — это размеры и вес для фланцев JIS 20K RF.
• Размер резьбового соединения со стороны выхода на один размер больше номинального размера.

Конструкция и чертежи

Номер детали	Название детали
3	Седло клапана
4	Клапан
6	Пружина
9	Регулировочный винт
11	Колпачок
17	Камера давления

Срабатывание клапана

По мере того, как давление на входе приближается к давлению срабатывания, сила жидкости, толкающая клапан вверх, приближается к силе пружины, прижимающей клапан вниз. Сбросной клапан начинает стравливать среду, когда входное давление достигает значения примерно на 3% ниже давления срабатывания. Жидкость постепенно накапливается в камере давления, и когда давление достигает давления срабатывания, клапан открывается.

Закрытие клапана

Поскольку входное давление предохранительного клапана снижается при выбросе жидкости в атмосферу, подъемная сила жидкости уменьшается. В этот момент сила упругости пружины становится больше подъемной силы жидкости, и клапан закрывается. Кроме того, при сбросе через предохранительный клапан давление жидкости, попадающей на заднюю часть клапана (противодавление), увеличивает усилие закрытия.

Таблицы пропускной способности (Частичные)

::: note Следующие таблицы пропускной способности содержат значения для размеров от 15A до 32A. Значения для 40A и 50A опущены из-за усечения исходного документа. :::

AL-31 для пара (Температура насыщения)

Пропускная способность в кг/ч

Номинальный размер	0.05 МПа	0.1 МПа	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	0.7 МПа	0.8 МПа	0.9 МПа	1.0 МПа
15A	15	20	29	40	50	60	70	80	90	100	109
20A	27	35	51	69	87	104	121	138	155	172	189
25A	42	54	78	105	133	159	186	212	237	263	289
32A	67	87	127	170	215	257	300	342	383	425	467

AL-31H для пара (Температура насыщения)

Пропускная способность в кг/ч

Номинальный размер	1.0 МПа	1.1 МПа	1.2 МПа	1.3 МПа	1.4 МПа	1.5 МПа	1.6 МПа	1.7 МПа	1.8 МПа	1.9 МПа	2.0 МПа
15A	109	119	129	139	149	158	168	178	188	198	207
20A	189	206	222	239	256	273	290	306	324	340	357
25A	289	315	341	367	393	418	444	470	496	522	547
32A	467	509	550	592	634	675	716	758	800	842	883

AL-31 для воздуха (20°C)

Пропускная способность в кг/ч

Номинальный размер	0.05 МПа	0.1 МПа	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	0.7 МПа	0.8 МПа	0.9 МПа	1.0 МПа
15A	25	33	48	65	81	98	114	131	147	164	181
20A	44	57	83	111	140	169	197	226	254	283	311
25A	67	87	127	171	215	258	302	346	390	433	477
32A	108	141	205	276	347	417	488	558	629	699	770

AL-31H для воздуха (20°C)

Пропускная способность в кг/ч

Номинальный размер	1.0 МПа	1.1 МПа	1.2 МПа	1.3 МПа	1.4 МПа	1.5 МПа	1.6 МПа	1.7 МПа	1.8 МПа	1.9 МПа	2.0 МПа
15A	181	197	214	230	247	264	280	297	313	330	347
20A	311	340	368	397	426	454	483	511	540	568	597
25A	477	521	565	608	652	696	740	783	827	871	915
32A	770	841	911	982	1052	1123	1193	1264	1335	1405	1476

AL-31 для воды (при 20°C, накопление: 25%)

Пропускная способность в м³/ч

Номинальный размер	0.05 МПа	0.1 МПа	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	0.7 МПа	0.8 МПа	0.9 МПа	1.0 МПа
15A	0.2	0.3	0.5	0.6	0.7	0.8	0.8	0.9	1.0	1.0	1.1
20A	0.4	0.6	0.8	1.0	1.2	1.3	1.5	1.6	1.7	1.8	1.9
25A	0.6	0.9	1.3	1.6	1.8	2.1	2.3	2.5	2.6	2.8	2.9
32A	1.0	1.5	2.1	2.6	3.0	3.4	3.7	4.0	4.3	4.5	4.8

AL-31H для воды (при 20°C, накопление: 25%)

Пропускная способность в м³/ч

Номинальный размер	1.0 МПа	1.1 МПа	1.2 МПа	1.3 МПа	1.4 МПа	1.5 МПа	1.6 МПа	1.7 МПа	1.8 МПа	1.9 МПа	2.0 МПа
15A	1.1	1.1	1.2	1.2	1.3	1.3	1.4	1.4	1.5	1.5	1.6
20A	1.9	2.0	2.1	2.2	2.3	2.3	2.4	2.5	2.6	2.6	2.7
25A	2.9	3.1	3.2	3.4	3.5	3.6	3.7	3.9	4.0	4.1	4.2
32A	4.8	5.0	5.2	5.5	5.7	5.9	6.1	6.2	6.4	6.6	6.8

Установка и трубопроводы

WARNING

• Не устанавливайте запорные устройства, такие как запорные клапаны, на входе или выходе клапана.
• Не используйте продукт для оборудования, которое не допускает утечек через седло клапана. Этот клапан допускает утечку и не закрывается полностью.
• Не разбирайте продукт.
• Установите выхлопную трубу на выходной стороне продукта и выведите её в место, где нет риска физического повреждения при выбросе жидкости.

Трубный монтаж

• Трубопровод должен иметь достаточную прочность и жесткость, чтобы выдерживать напряжения от реактивной силы выхлопа.
• Чтобы предотвратить нестабильную работу и потерю давления, устанавливайте клапан вертикально как можно ближе к корпусу резервуара или коллектору.
• Внутренний диаметр монтажной трубы должен быть больше входного отверстия продукта.

Выхлопная труба

• Установите выхлопную трубу и дренажный отвод таким образом, чтобы продукт не подвергался воздействию напряжений, вызванных тепловым расширением оборудования и выхлопной трубы.
• Внутренний диаметр выхлопной трубы должен быть больше выходного отверстия продукта, чтобы избежать недопустимого противодавления.

Обслуживание

TIP

Ежедневный осмотр: Проверьте наличие коррозии, трещин и утечек при нормальном рабочем давлении. Ежемесячный осмотр: Проверьте отсутствие ослабления труб на входе и выходе, а также надежность крепления колпачка. Проверьте работоспособность, повысив давление жидкости до установленного давления.
