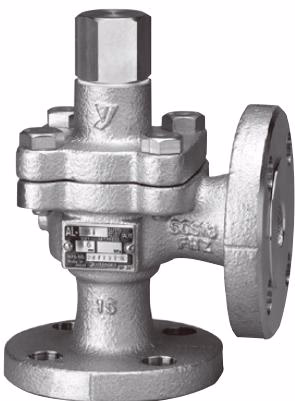

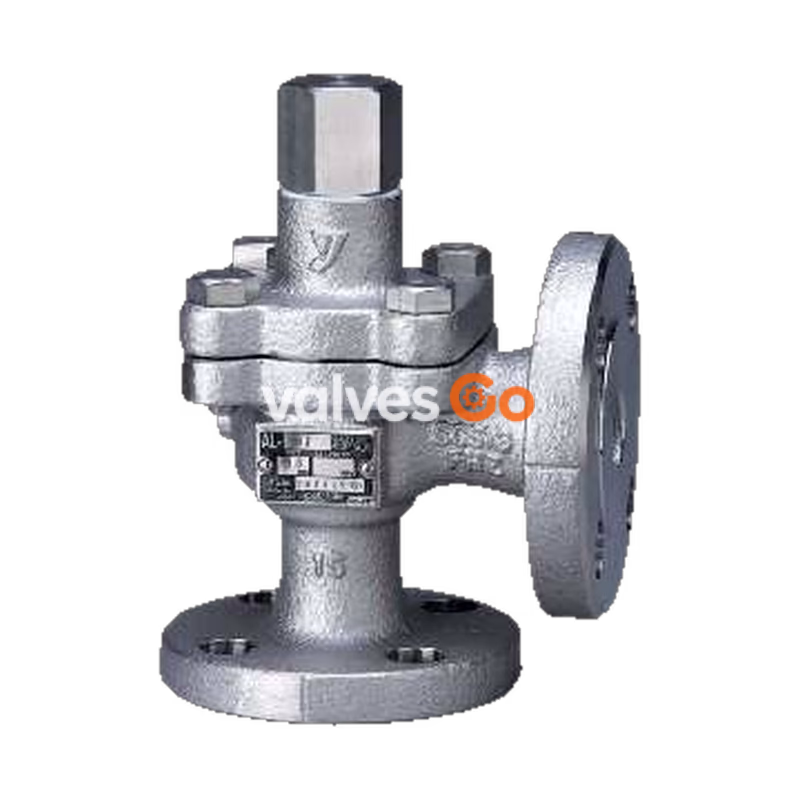

耀希达凯 (Yoshitake) AL-31 和 AL-31H 是全量式封闭型安全泄压阀。它们采用全不锈钢材质制造，具有出色的耐腐蚀性和耐用性。AL-31H 型号的最高设定压力可达 2.0 MPa。这些阀门适用于蒸汽、空气、冷水和热水、油及其他非危险性流体。

产品特点

• 安全泄压阀采用全不锈钢材质，具有良好的耐腐蚀性和优异的耐久性。
• AL-31H 型号的最大设定压力可以达到 2.0 MPa。
• 缓冲壶结构设计。
• 无泄漏运行。

规格参数

INFO

用于水、油等液体时，最高温度为 150°C。

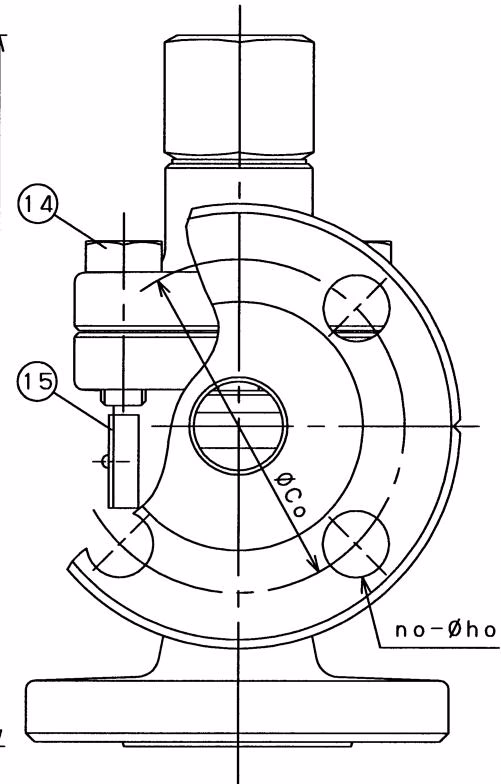

尺寸和重量

公称直径	di × D × do (mm)	L (mm)	H1 (mm)	H (mm)	泄压面积 (mm²)	重量 (kg)
15A	15×16×20	73	72	160	20.1	3.4
20A	20×21×25	77	74	163	34.6	4.5
25A	25×26×32	91	87	187	53.0	6.5
32A	32×33×40	96	92	238	85.5	8.1 (8.3)
40A	40×41×50	114	100	277	132.0	11.4 (11.7)
50A	50×51×65	116	107	315 (357)	204.2	15.0 (18.0)

INFO

• 括号内的数值为 JIS 20K RF 法兰盘型的尺寸和重量。
• 出口侧法兰接口比公称直径大一个口径。

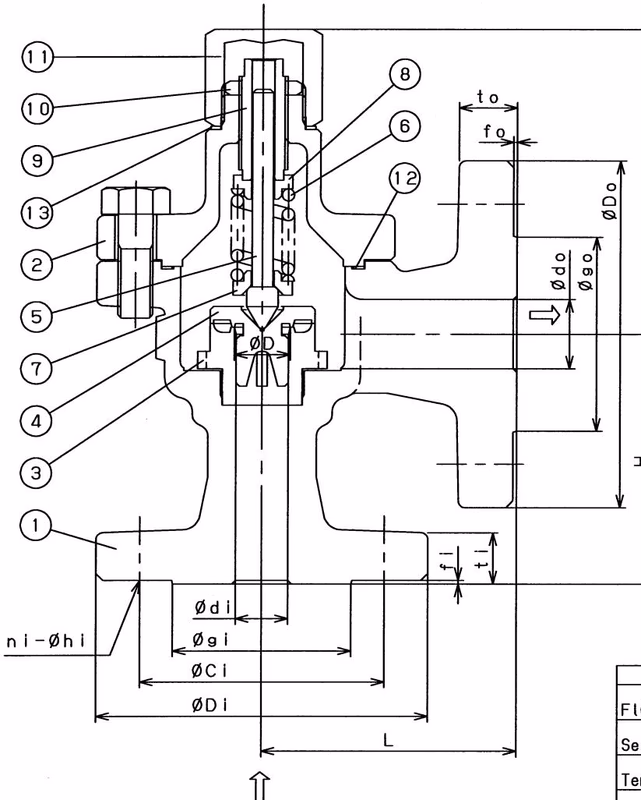

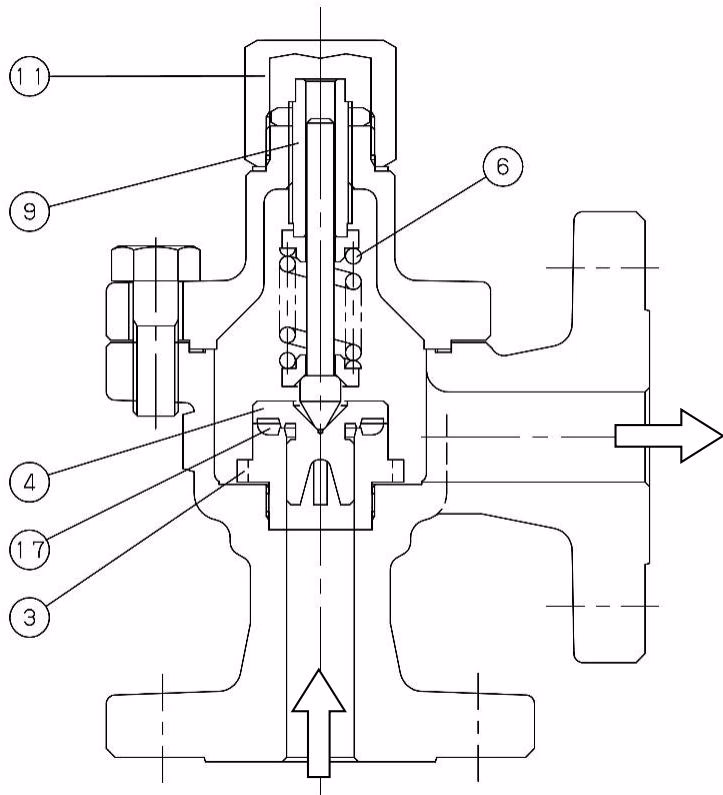

结构与图纸

零件编号	零件名称
3	阀座
4	阀瓣
6	弹簧
9	调节螺钉
11	阀帽
17	测压槽

吹泄操作

当入口压力接近吹泄压力时，流体向上推动阀瓣的力接近弹簧向下压紧阀瓣的力。当入口压力达到低于吹泄压力约 3% 时，安全泄压阀开始吹泄。流体在测压槽上逐渐积聚，当流体压力达到吹泄压力时，阀瓣开启。

关闭操作

由于安全泄压阀的入口压力在流体通过阀瓣的开启释放到大气中时降低，流体升力减小。此时，弹簧的排斥力大于流体的升力，阀门随之关闭。此外，在安全泄压阀排放时，进入阀瓣背面的流体压力（背压）也会增加关闭力。

额定泄压量表 (部分)

::: note 以下泄压量表仅提供 15A 至 32A 尺寸的数值。由于源文件限制和截断，40A 和 50A 的数值被省略。 :::

AL-31，适用于蒸汽 (饱和温度)

泄压量单位: kg/h

公称直径	0.05 MPa	0.1 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	0.9 MPa	1.0 MPa
15A	15	20	29	40	50	60	70	80	90	100	109
20A	27	35	51	69	87	104	121	138	155	172	189
25A	42	54	78	105	133	159	186	212	237	263	289
32A	67	87	127	170	215	257	300	342	383	425	467

AL-31H，适用于蒸汽 (饱和温度)

泄压量单位: kg/h

公称直径	1.0 MPa	1.1 MPa	1.2 MPa	1.3 MPa	1.4 MPa	1.5 MPa	1.6 MPa	1.7 MPa	1.8 MPa	1.9 MPa	2.0 MPa
15A	109	119	129	139	149	158	168	178	188	198	207
20A	189	206	222	239	256	273	290	306	324	340	357
25A	289	315	341	367	393	418	444	470	496	522	547
32A	467	509	550	592	634	675	716	758	800	842	883

AL-31，适用于空气 (20°C)

泄压量单位: kg/h

公称直径	0.05 MPa	0.1 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	0.9 MPa	1.0 MPa
15A	25	33	48	65	81	98	114	131	147	164	181
20A	44	57	83	111	140	169	197	226	254	283	311
25A	67	87	127	171	215	258	302	346	390	433	477
32A	108	141	205	276	347	417	488	558	629	699	770

AL-31H，适用于空气 (20°C)

泄压量单位: kg/h

公称直径	1.0 MPa	1.1 MPa	1.2 MPa	1.3 MPa	1.4 MPa	1.5 MPa	1.6 MPa	1.7 MPa	1.8 MPa	1.9 MPa	2.0 MPa
15A	181	197	214	230	247	264	280	297	313	330	347
20A	311	340	368	397	426	454	483	511	540	568	597
25A	477	521	565	608	652	696	740	783	827	871	915
32A	770	841	911	982	1052	1123	1193	1264	1335	1405	1476

AL-31，适用于水 (蓄压：25%)

泄压量单位: m³/h

公称直径	0.05 MPa	0.1 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	0.9 MPa	1.0 MPa
15A	0.2	0.3	0.5	0.6	0.7	0.8	0.8	0.9	1.0	1.0	1.1
20A	0.4	0.6	0.8	1.0	1.2	1.3	1.5	1.6	1.7	1.8	1.9
25A	0.6	0.9	1.3	1.6	1.8	2.1	2.3	2.5	2.6	2.8	2.9
32A	1.0	1.5	2.1	2.6	3.0	3.4	3.7	4.0	4.3	4.5	4.8

AL-31H，适用于水 (蓄压：25%)

泄压量单位: m³/h

公称直径	1.0 MPa	1.1 MPa	1.2 MPa	1.3 MPa	1.4 MPa	1.5 MPa	1.6 MPa	1.7 MPa	1.8 MPa	1.9 MPa	2.0 MPa
15A	1.1	1.1	1.2	1.2	1.3	1.3	1.4	1.4	1.5	1.5	1.6
20A	1.9	2.0	2.1	2.2	2.3	2.3	2.4	2.5	2.6	2.6	2.7
25A	2.9	3.1	3.2	3.4	3.5	3.6	3.7	3.9	4.0	4.1	4.2
32A	4.8	5.0	5.2	5.5	5.7	5.9	6.1	6.2	6.4	6.6	6.8

安装与配管

WARNING

• 不要在产品的入口或出口侧安装任何截断装置（如截止阀）。
• 不要将产品应用于不允许任何阀座泄漏的设备上。本产品允许一定的阀座泄漏且无法完全关闭。
• 请勿拆卸本产品。
• 在产品的出口侧安装排气管，并将其引至即使流体喷出也没有物理损坏风险的地方。

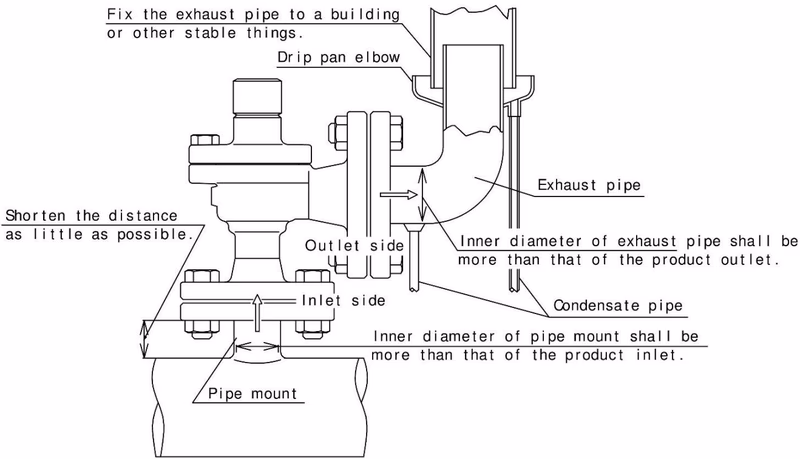

配管安装

• 管道支架应具有足够的强度和刚度，以抵抗通过排气管轴线方向的排气反作用力产生的应力。
• 为防止管道压力损失导致排放量减少和产品运行不稳定，请将产品垂直安装在尽可能靠近罐体和集管的位置。
• 管道支架的内径必须大于产品的入口内径。

排气管

• 安装排气管和滴盘弯头时，需确保产品不受设备热膨胀和排气管因吹泄热作用而膨胀产生的应力的影响。
• 排气管的内径必须大于产品出口的内径，以避免产生不当的背压。

维护保养

TIP

日常检查： 检查产品是否有腐蚀或裂纹，正常工作压力下产品是否泄漏，以及产品与管道之间的连接处是否泄漏。 每月检查： 检查产品入口和出口侧的管道是否松动，阀帽是否拧紧。通过将流体压力升高至设定压力来检查产品的运行情况。
