Ёситакэ (Yoshitake) GD-20RC — это регулятор давления «до себя» и перепускной клапан, предназначенный для надежного реагирования на колебания давления. Внутренние и внешние поверхности покрыты нейлоном (Nylon 11), что обеспечивает отличную коррозионную стойкость. Клапан оснащен большой мембраной и гарантирует отсутствие протечек в закрытом состоянии благодаря односедельной конструкции. GD-20RC широко используется в качестве перепускного клапана для насосов для сброса избыточного давления, а также для поддержания давления воды в трубопроводах высотных зданий при остановке насоса.

Особенности

• Отсутствие протечек в закрытом состоянии благодаря односедельному клапану и диску.
• Большая мембрана обеспечивает надежную реакцию на колебания давления и надежное перекрытие.
• Используется в качестве перепускного клапана для насосов, сбрасывает избыточное давление, вызванное колебаниями нагрузки, и поддерживает постоянное давление внутри трубопровода.
• Внутренние и внешние поверхности корпуса GD-20RC покрыты нейлоном 11, что обеспечивает отличную коррозионную стойкость.

Технические характеристики

Модель	GD-20RC
Рабочая среда	Горячая и холодная вода
Диапазон настройки (15A-80A)	(A) 0.05-0.25 МПа (B) 0.26-0.7 МПа
Диапазон настройки (100A-150A)	(A) 0.05-0.25 МПа (B) 0.26-0.5 МПа
Монтажное положение	Вертикальное или горизонтальное (для 100-150А горизонтальное, пружинная камера вертикально вверх)
Температура рабочей среды	5 - 60 °C
Присоединение	Фланцевое JIS 10K FF

INFO

Корпус, пружинная камера и крышка (65 - 150 А) имеют покрытие Nylon 11. Детали, на которые невозможно нанести нейлоновое покрытие, обрабатываются антикоррозийными средствами (окраска).

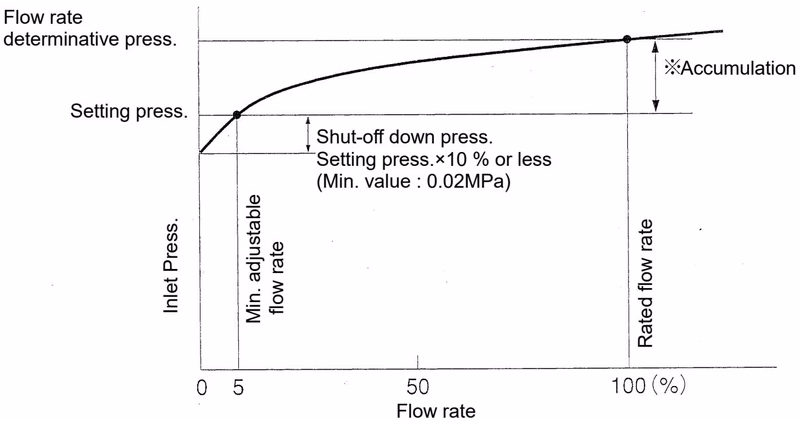

Характеристики расхода

Диапазон настройки (МПа)	Накопление (МПа)
0.05 - 0.25	0.05
0.26 - 0.7	0.105

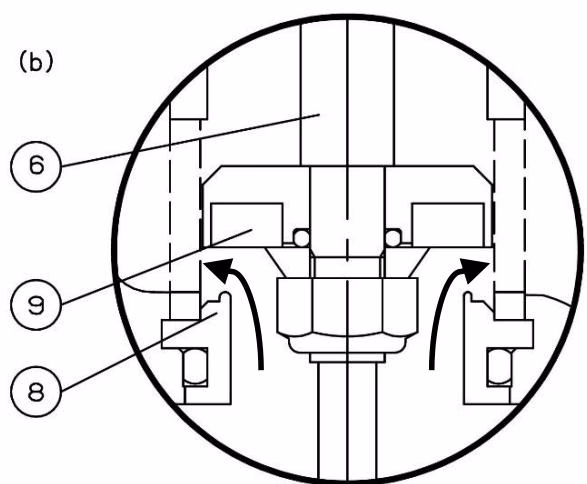

Принцип работы

При повороте регулировочного винта вправо мембрана опускается, и диск клапана, соединенный со штоком, закрывается.

Рабочая среда проходит по проводящей трубке в измерительную камеру под мембраной. Если давление в измерительной камере превышает заданное, усилие на нижнюю часть мембраны преодолевает усилие пружины, толкает клапан вверх и сбрасывает избыточное давление.

Если давление в измерительной камере падает ниже заданного, клапан снова закрывается усилием пружины.

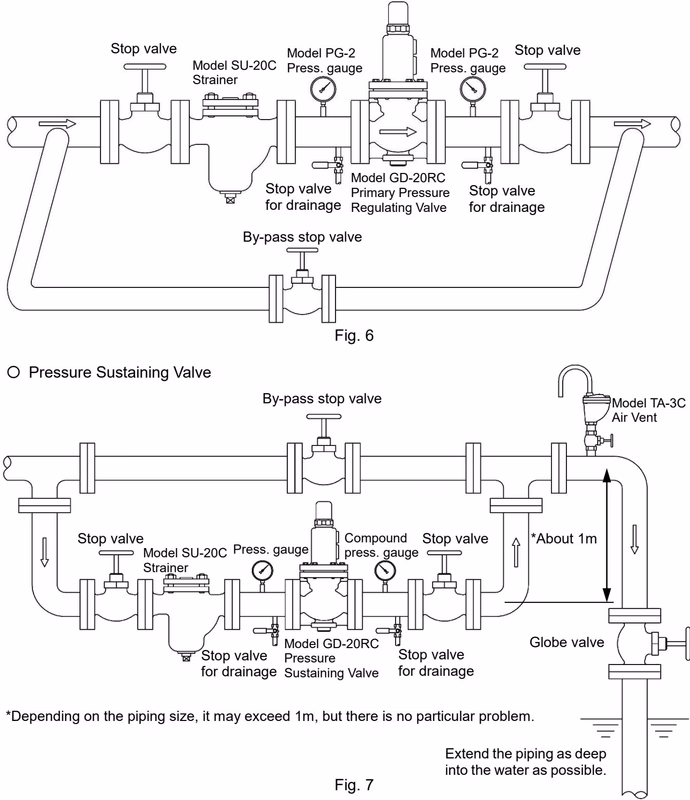

Пример обвязки

WARNING

• Изделие может быть повреждено в результате гидравлического удара или резких колебаний давления.
• Если клапан установлен в закрытом трубопроводе, тепловое расширение среды может повредить устройство.
• Обязательно установите фильтр на входе. Попадание посторонних частиц или накипи приведет к неисправности. Рекомендуется использовать фильтр от 60 меш и более.
