耀希达凯（Yoshitake）GD-20RC 是一款一次压力调节阀/压差调节阀，采用大膜片设计，能可靠应对压力波动。阀体内外表面均有尼龙 11 涂层，具有优异的耐腐蚀性。该产品采用单阀座和阀瓣设计，关闭时无泄漏。常作为泵用泄压阀使用，可释放负荷波动引起的过大压力，或用于防止中高层建筑开放回路系统的泵停机时发生落水现象。

特点

• 由于采用单阀座和阀瓣，关闭时无泄漏。
• 大膜片设计，能可靠应对压力波动和闭阀。
• 作为泵用泄压阀使用，可释放负荷波动引起的过大压力，泵运行时保持管道内部压力不变。
• 用来防止中高层建筑开放回路系统的泵停机时管道内部发生落水。
• GD-20RC 阀体的内外表面有尼龙 11 涂层，具有优异的耐腐蚀性。

规格参数

型号	GD-20RC
适用流体	冷水和热水
压力调节范围 (15A-80A)	(A) 0.05-0.25 MPa (B) 0.26-0.7 MPa
压力调节范围 (100A-150A)	(A) 0.05-0.25 MPa (B) 0.26-0.5 MPa
安装方式	垂直或水平安装（100-150A为水平安装，弹簧室垂直向上）
流体温度	5 - 60 °C
连接方式	JIS 10K FF 法兰盘型

INFO

阀体、弹簧室、阀帽等（65-150A）均有尼龙 11 涂层。无法进行尼龙涂层的部件进行了喷漆等防锈处理。

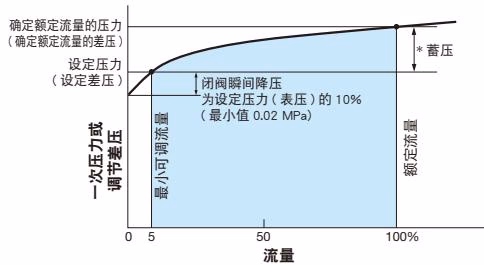

流量特性

设定范围 (MPa)	蓄压 (MPa)
0.05 - 0.25	0.05 以内
0.26 - 0.7	0.105 以内

动作原理

向右转动调节螺钉，膜片受压，通过阀杆连接的阀瓣关闭。

流体沿着导管和膜片下方的传感室流动。如果传感室的压力高于设定压力，膜片底部的载荷将克服弹簧的载荷，向上推动阀门，释放过大的压力。

如果传感室的压力低于设定压力，则弹簧的载荷将再次关闭阀门。

管道连接示例

WARNING

• 如果受到水锤等压力突然波动带来的冲击，产品或部件将会损坏。
• 如果产品处于封闭管道状态，管道中的流体会因流体温度升高而体积膨胀，导致产品损坏。
• 务必在产品进口侧安装过滤器。异物或水垢进入产品会导致产品故障。建议使用 60 目以上的过滤器。
