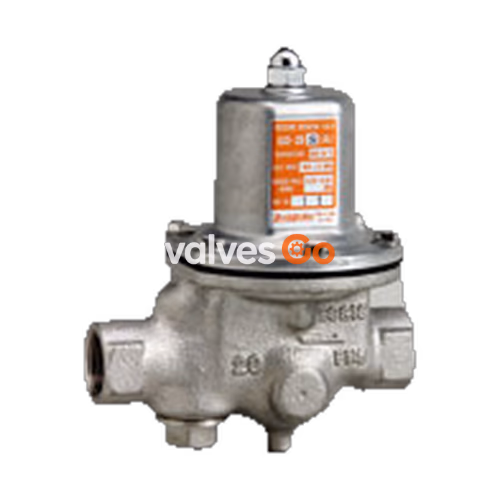

Редукционный клапан прямого действия Ёситакэ Yoshitake GD-26GS предназначен для воздуха и других нейтральных жидкостей. Корпус и контактные части из нержавеющей стали, уплотнения EPDM обеспечивают надёжный контроль давления до 1.0 MPa на входе. Модель GD-27GS предлагает аналогичные характеристики с фланцевым присоединением.

Особенности

• Нержавеющая сталь используется для контактных частей, обеспечивая отличную коррозионную стойкость.
• Конструкция с пониженным шумом обеспечивает тихую работу.
• Конструкция с балансировкой давления поддерживает давление на выходе на постоянном уровне без влияния колебаний давления на входе.
• Обслуживание и осмотр могут быть легко проведены путём простой разборки сверху.
• Компактная и лёгкая конструкция допускает горизонтальную или вертикальную установку на трубопроводе.
• Встроенный фильтр (40 mesh) для условных проходов от 15A до 50A.

ПРИМЕЧАНИЕ

При использовании со средами, содержащими масло, используйте фторкаучук (FKM) для затвора и диафрагмы. В противном случае стандартные затвор и диафрагма из EPDM могут быть повреждены. Обратитесь к производителю при использовании для газов, содержащих масло.

Технические характеристики

Характеристика	Значение
Модель	GD-26GS / GD-27GS
Применение	воздух, другие неопасные жидкости
Давление на входе	1.0 MPa или ниже
Давление на выходе	(A) 0.05-0.35 MPa (B) 0.3-0.7 MPa
Рабочая температура	5-90℃
Мин. перепад давления	0.05 MPa
Макс. коэффициент редукции	10:1
Корпус / Седло	литая нержавеющая сталь
Затвор / Диафрагма	EPDM
Присоединение	GD-26GS: резьбовое JIS Rc GD-27GS: фланцевое JIS 10K FF

Размеры и вес

GD-26GS (JIS Rc резьбовой)

Условный проход	d	L (mm)	H (mm)	H1 (mm)	Вес (kg)
20A	Rc 3/4	135	170	41	2.2
25A	Rc 1	135	170	41	2.2
32A	Rc 1-1/4	180	224	57	4.7
40A	Rc 1-1/2	180	224	57	4.5
50A	Rc 2	200	239.5	61	6.5

Характеристики

Характеристики давления

График показывает изменение давления на выходе при изменении давления на входе от 0.15 MPa до 1.0 MPa при установленном давлении на выходе 0.1 MPa.

Расходные характеристики

Условный проход	Диапазон давления	Смещение давления
15-100A	(A) 0.05-0.35 MPa	В пределах 0.05 MPa
15-100A	(B) 0.3-0.7 MPa	В пределах 0.10 MPa

Выбор условного прохода

Таблица номинальных значений Cv

Условный проход	15A	20A	25A	32A	40A	50A	65A	80A	100A
Номинальное Cv	2	2.3	3.5	6	7	11	21	26	38

Монтаж и эксплуатация

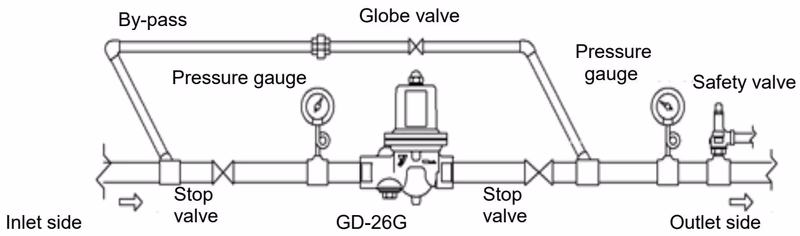

Пример трубопроводной обвязки

ПРЕДУПРЕЖДЕНИЕ

При установке предохранительного клапана для защиты оборудования на стороне выхода изделия подсоедините сбросной трубопровод к выходу предохранительного клапана и направьте его в место, где нет риска физического повреждения даже при выбросе жидкости.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

• Обязательно удалите посторонние частицы и накипь из трубопровода перед монтажом.
• Установите предохранительный клапан для защиты оборудования на стороне выхода.
• Обязательно установите манометры на стороне входа и выхода изделия.
• При установке быстродействующего клапана (такого как электромагнитный клапан) расположите его на расстоянии не менее 3 метров от изделия во избежание неисправности или сокращения срока службы.

Обслуживание и устранение неисправностей

Устранение неисправностей

Проблема	Причина	Решение
Давление на выходе не достигает заданного значения	1. Рабочее давление неподходящее. 2. Слишком малый условный проход. 3. Фильтр засорён. 4. Регулировка давления неправильная.	1. Скорректируйте рабочее давление. 2. Замените изделие на подходящий условный проход. 3. Очистите фильтр. 4. Повторно отрегулируйте давление.
Аномальное повышение давления на выходе	1. Посторонние частицы между затвором и седлом. 2. Повреждение O-кольца или диафрагмы. 3. Утечка через проходной клапан обводной линии.	1. Разберите и удалите загрязнения. 2. Замените O-кольцо / диафрагму. 3. Отремонтируйте или замените проходной клапан.
Аномальный шум	1. Слишком большой условный проход. 2. Слишком большой коэффициент редукции. 3. Быстродействующий клапан поблизости.	1. Замените на подходящий размер. 2. Выполните двухступенчатую редукцию. 3. Обеспечьте большое расстояние между клапанами.

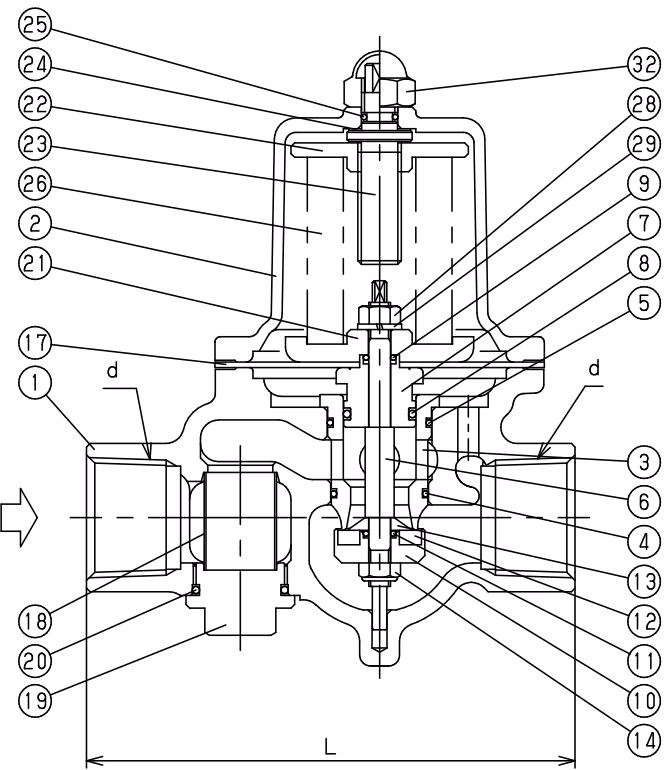

Поперечное сечение
