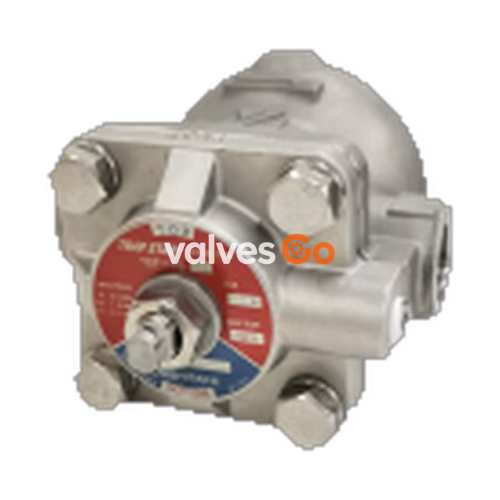

Ёситакэ Yoshitake TSF-10S — поплавковый конденсатоотводчик серии TRAP STAR, эффективно отводящий паровой конденсат без задержек и обеспечивающий энергосберегающую паровую систему без потерь пара. Полностью нержавеющая конструкция обеспечивает исключительную долговечность и коррозионную стойкость. Встроенный термостатический воздухоотводчик выпускает воздух из трубопровода, значительно сокращая время прогрева. Направление потока легко регулируется поворотом крана, что позволяет применять разные положения монтажа (горизонтальное или вертикальное) без разборки крышки.

Особенности

• Эффективный отвод: Отводит конденсат без задержек, обеспечивая энергосберегающую систему.
• Прочная конструкция: Корпус из нержавеющей стали обеспечивает отличную долговечность и коррозионную стойкость.
• Термостатический воздухоотводчик: Быстро выпускает воздух, сокращая время запуска.
• 360-градусное присоединение: Поворот крана позволяет адаптироваться к различным направлениям потока.
• Простое обслуживание: Основные детали установлены на крышке, осмотр и замена возможны без снятия корпуса с трубопровода.

Технические характеристики

Модель	TSF-10S	TSF-10SF
Условный проход	15A - 25A	15A - 25A
Применение	Паровой конденсат	Паровой конденсат
Рабочее давление	0.01 - 0.5 MPa (-5) 0.01 - 1.0 MPa (-10) 0.01 - 2.1 MPa (-21)	0.01 - 0.5 MPa (-5) 0.01 - 1.0 MPa (-10) 0.01 - 2.1 MPa (-21)
Макс. температура	220 °C	220 °C
Материал корпуса	Литая нержавеющая сталь	Литая нержавеющая сталь
Поплавок	Нержавеющая сталь	Нержавеющая сталь
Затвор и седло	Нержавеющая сталь	Нержавеющая сталь
Присоединение	JIS Rc резьба, NPT резьба	JIS 10K/20K фланец, ASME 150/300lb фланец, EN PN25 фланец

(Примечание: TSF-11S и TSF-11SF охватывают размеры 25A-50A с аналогичными характеристиками.)

Размеры и вес

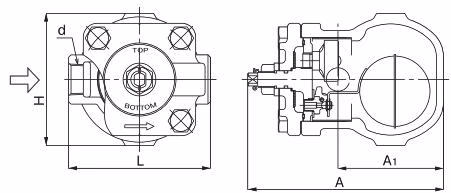

TSF-10S (Резьбовой)

Условный проход	d	L	A	A1	H	Вес (kg)
15A	Rc/NPT 1/2	135	173	88.5	110	3.6
20A	Rc/NPT 3/4	135	173	88.5	110	3.6
25A	Rc/NPT 1	139	173	88.5	110	3.7

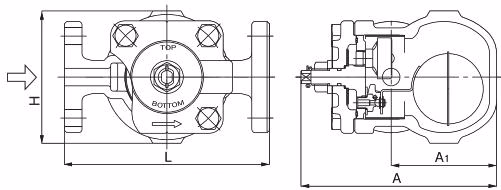

TSF-10SF (Фланцевый)

Условный проход	L	A	A1	H	Вес (JIS 10K)	Вес (JIS 20K)
15A	195	173	88.5	110	4.8	5.0
20A	215	173	88.5	110	5.2	5.4
25A	235	173	88.5	110	6.2	6.6

Максимальная непрерывная пропускная способность

Показанная на графике пропускная способность является максимальным значением. При проектировании системы выбирайте конденсатоотводчик с достаточным коэффициентом запаса (примерно двукратным относительно обычного уровня).

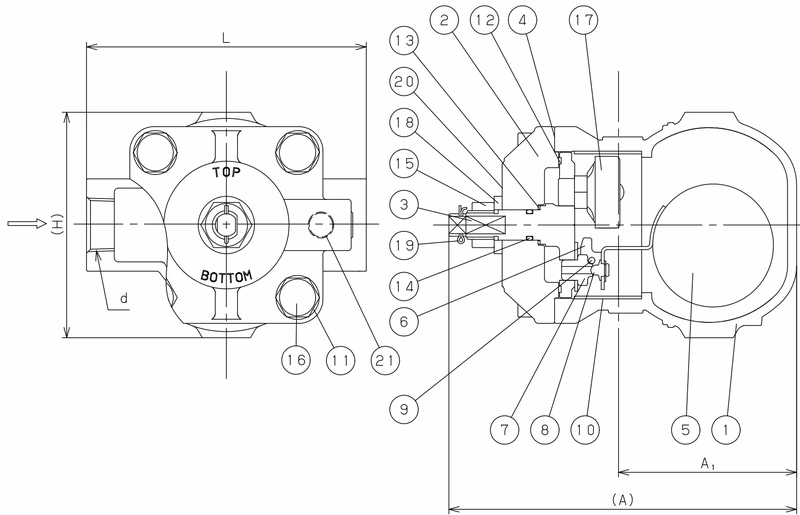

Конструктивный чертёж и перечень деталей

№	Наименование детали	Материал	Кол-во
1	Корпус	Литая нержавеющая сталь (SCS13A)	1
2	Крышка	Литая нержавеющая сталь (SCS13A)	1
3	Кран	Литая нержавеющая сталь (SCS13A)	1
4	Прокладка крышки	Безасбестовый материал	1
5	Поплавок (P)	Нержавеющая сталь (SUS)	1
6	Держатель поплавка	Нержавеющая сталь (SUS304)	1
7	Седло клапана	Нержавеющая сталь (SUS420J2)	1
8	Клапан	Нержавеющая сталь (SUS420J2)	1
9	Шпиндель	Нержавеющая сталь (SUS304)	1
10	Сетка	Нержавеющая сталь (SUS304)	1
11	Пружинная шайба	Нержавеющая сталь (SUS)	4
12	Прокладка крана (P1)	PTFE	1
13	Прокладка крана (P2)	PTFE	1
14	O-кольцо	FKM	1
15	Гайка	Нержавеющая сталь (SUS)	1
16	Болты	Нержавеющая сталь (SUS)	4
17	Воздухоотводчик (P)	Нержавеющая сталь (SUS)	1
18	Втулка	Нержавеющая сталь (SUS304)	1
19	Шплинт	Нержавеющая сталь (SUS)	1
20	Шильдик	Нержавеющая сталь (SUS)	1
21	Проставка	Нержавеющая сталь (SUS)	1

Меры предосторожности при монтаже

• Перед подключением к трубопроводу удалите загрязнения и накипь.
• Отрегулируйте направление шильдика при отсутствии давления после монтажа. Зафиксируйте кран гаечным ключом и ослабьте гайку. Поверните кран и установите знаки "TOP" и "BOTTOM" сверху и снизу соответственно.
• Допустимое отклонение от горизонтали или вертикали ±10°.

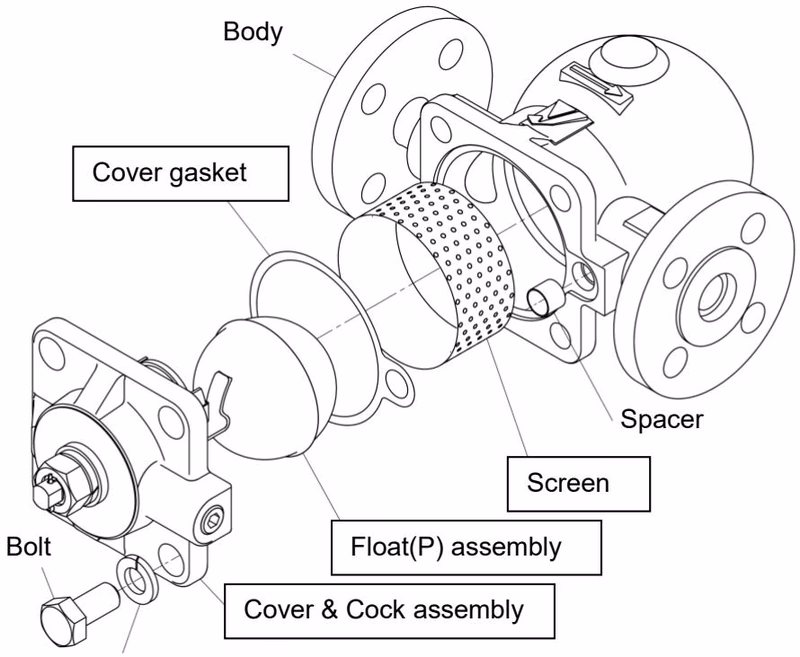

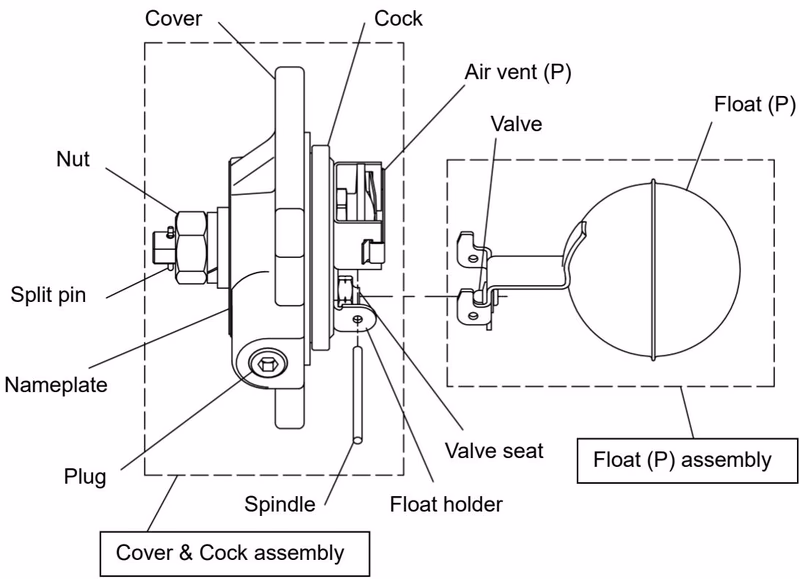

Разнесённые чертежи

Рекомендации по обслуживанию

Проводите ежедневный осмотр при эксплуатации (проверка отвода конденсата и внешних утечек). Периодически проверяйте поверхности седла, форму поплавка и засорение сетки. Разборка и осмотр должны проводиться специалистом при полностью сброшенном давлении и охлаждённом изделии.
