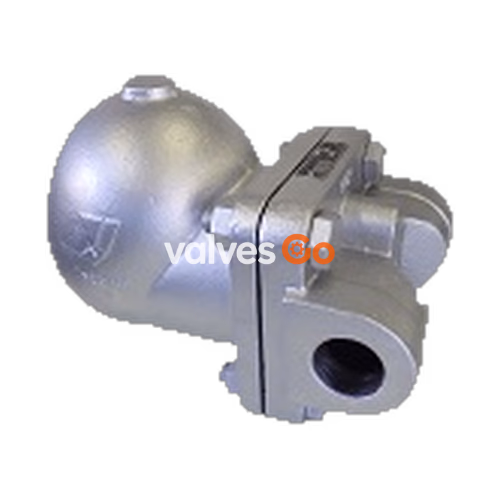

Ёситакэ Yoshitake TSF-12 — высокопроизводительный конденсатоотводчик с рычажным поплавком. Корпус из ковкого чугуна с внутренними деталями из нержавеющей стали обеспечивает отличную коррозионную стойкость и долговечность. Встроенный термостатический воздухоотводчик быстро выпускает воздух из паровой системы, значительно сокращая время запуска оборудования.

Особенности

• Надёжная работа и большая пропускная способность благодаря рычажной поплавковой системе.
• Все основные детали (клапаны, сёдла, воздухоотводчик, поплавок) из нержавеющей стали.
• Термостатический воздухоотводчик быстро выпускает воздух из паровой системы.

Технические характеристики

Характеристика	Значение
Модель	TSF-12
Условный проход	40A, 50A
Применение	Паровой конденсат
Макс. температура	230℃
Материал корпуса	Ковкий чугун
Поплавок, клапан, седло	Нержавеющая сталь
Присоединение	Резьбовое JIS Rc, резьбовое NPT

Диапазоны рабочего давления

• TSF-12-1: 0.01-0.1 MPa
• TSF-12-2: 0.01-0.2 MPa
• TSF-12-5: 0.01-0.5 MPa
• TSF-12-9: 0.01-0.9 MPa
• TSF-12-12: 0.01-1.2 MPa
• TSF-12-17: 0.01-1.7 MPa

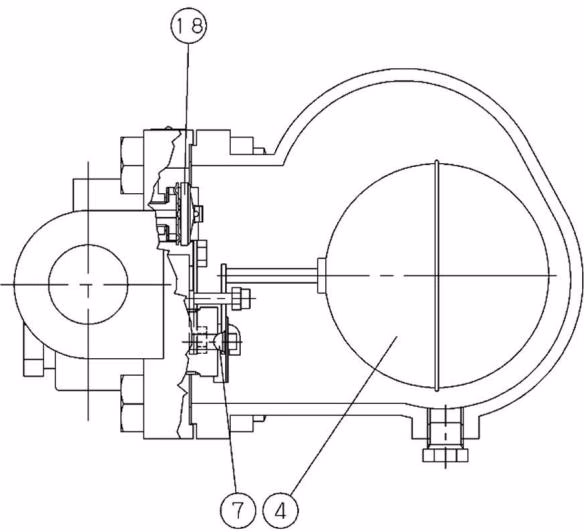

Принцип работы

При запуске поплавок находится в нижнем положении, поэтому клапан закрыт. Воздух из системы и трубопровода выходит через открытый воздухоотводчик. Когда конденсат поступает в изделие, поплавок поднимается, открывает клапан и отводит конденсат. Воздух продолжает выходить через воздухоотводчик. Когда в изделие поступает пар, внутреннее давление воздухоотводчика повышается из-за температуры пара, и воздухоотводчик закрывается. Положение поплавка перемещается вверх и вниз, изменяя степень открытия клапана в зависимости от количества поступающего конденсата.

Размеры и вес

Условный проход	d	L (mm)	A (mm)	A1 (mm)	H (mm)	Вес (kg)
40A	Rc 1-1/2 / NPT 1-1/2	200	308	266	228	21.7
50A	Rc 2 / NPT 2	200	361	319	285	24.6

Максимальная непрерывная пропускная способность

Коэффициент запаса

Пропускная способность, указанная на графиках, является максимальным значением. При проектировании системы выбирайте конденсатоотводчик с достаточным коэффициентом запаса (не менее двукратного).

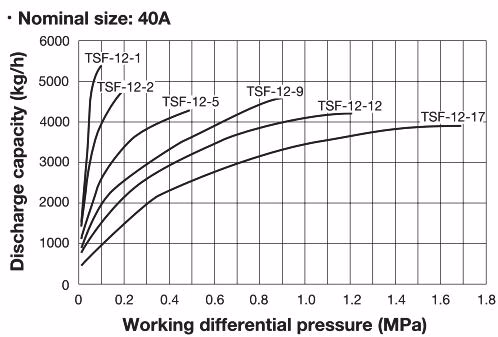

Модель 40A:

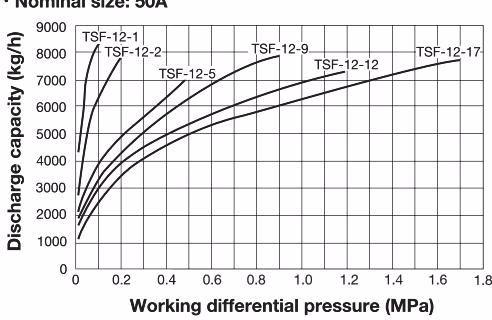

Модель 50A:

Монтаж и трубопроводная обвязка

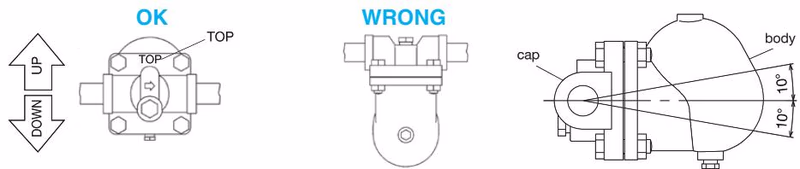

Положение при установке

Убедитесь, что направление потока соответствует входной и выходной сторонам изделия. Неправильное направление установки препятствует нормальной работе. Проверьте положение установки; не допускайте наклона изделия во время эксплуатации. Допустимый наклон относительно горизонтали составляет в пределах ±10°.

Меры предосторожности при обвязке

• Для сброса конденсата в атмосферу выведите выпуск в безопасное место, где исключена возможность травмирования даже при выбросе конденсата.
• Перед подключением изделия к трубопроводу удалите посторонние частицы и окалину.
• Надёжно закрепите трубопровод, чтобы предотвратить чрезмерные трубопроводные нагрузки.
• Выполните трубопровод с уклоном и установите изделие в нижней точке, чтобы конденсат поступал самотёком.
• Установите сетчатый фильтр на входной стороне (рекомендуется размер ячейки 80 mesh или больше).
• Избегайте гидроударов. Не устанавливайте быстродействующий клапан перед изделием и/или после него.
• Установите байпасную линию для технического обслуживания и проверки.

Техническое обслуживание и проверка

Сброс внутреннего давления

Перед разборкой или техническим обслуживанием полностью сбросьте внутреннее давление изделия, трубопровода и оборудования, а также охладите изделие. Не касайтесь изделия голыми руками во время работы.

Устранение неисправностей

Проблема	Причина	Решение
Конденсат не отводится	Засорение посторонними частицами седла клапана.	Разберите и очистите.
	Поплавок повреждён.	Замените на новый.
	Аномальное повышение давления (замерзание, гидроудар).	Замените изделие.
	Паровая блокировка.	Измените компоновку трубопроводной системы.
	Неправильное положение изделия.	Отрегулируйте направление маркировки "TOP" вверх.
Непрерывный продув	Загрязнения на клапане, седле или воздухоотводчике.	Разберите и очистите.
	Износ или царапины на внутренних частях.	Замените детали.
	Недостаточная пропускная способность.	Замените на модель с достаточной пропускной способностью.
Утечка пара	Утечка из-за ослабления болта.	Замените прокладку крышки и повторно затяните.

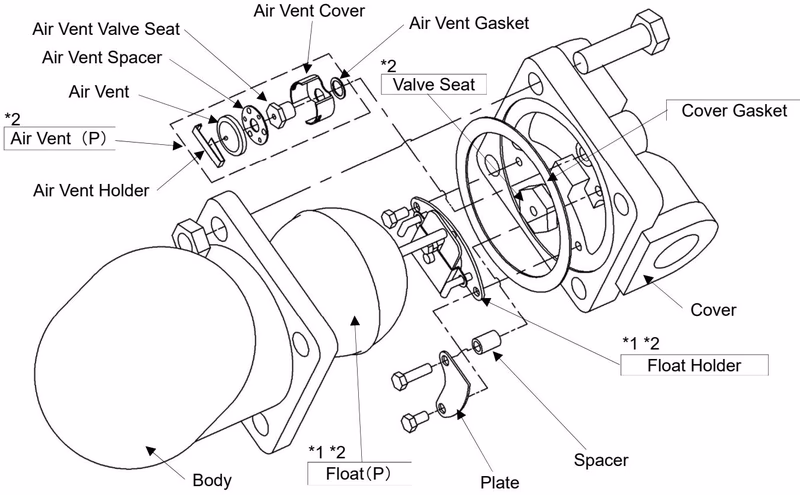

Взрыв-схема и детали

К деталям, доступным как расходные материалы, относятся прокладка крышки, поплавковый узел, седло клапана и компоненты воздухоотводчика.
