Ёситакэ Yoshitake VB-7 и VB-7S — вакуумные предохранительные клапаны, предназначенные для защиты оборудования и трубопроводов путём регулировки вакуума и предотвращения аварий. VB-7 имеет латунный корпус и бронзовый клапан, VB-7S выполнен из нержавеющей стали для повышенной коррозионной стойкости.

Особенности

• Защита оборудования и трубопроводов путём регулировки вакуума.
• Специальная конструкция клапана обеспечивает стабильную работу без дребезга и автоколебаний.
• Компактный, лёгкий и удобный в обращении.
• Коррозионно-стойкие материалы (VB-7S).

Утечка через седло и вибрация

• Не используйте это изделие в оборудовании, где утечка через седло недопустима. Утечка находится в допустимых пределах и не может быть полностью устранена (нулевая утечка).
• Нельзя использовать в оборудовании, создающем вибрацию. Вибрация может вызвать неисправность.

Технические характеристики

Модель	VB-7	VB-7S
Применение	Пар, воздух	Пар, воздух
Рабочее давление	1.0 MPa	1.0 MPa
Диапазон регулировки (пружина A)	-0.5 до -21 kPa (стандартная настройка: -4 kPa)	-0.5 до -21 kPa (стандартная настройка: -4 kPa)
Диапазон регулировки (пружина B)	-21 до -48 kPa (стандартная настройка: -21 kPa)	-21 до -48 kPa (стандартная настройка: -21 kPa)
Диапазон регулировки (пружина C)	-48 до -81 kPa (стандартная настройка: -48 kPa)	-48 до -81 kPa (стандартная настройка: -48 kPa)
Макс. температура	200°C	200°C
Материал корпуса	Латунь	Нержавеющая сталь
Материал клапана	Бронза	Нержавеющая сталь
Материал седла	Латунь	Нержавеющая сталь
Присоединение	JIS Rc резьба	JIS Rc резьба

Размеры и вес

Условный проход	d	H (mm)	A (mm)	Вес (kg)
15A	Rc 1/2	100.0	35	0.50
20A	Rc 3/4	100.0	35	0.50
25A	Rc 1	112.5	41	0.75
32A	Rc 1-1/4	113.5	50	1.05
40A	Rc 1-1/2	130.0	55	1.45
50A	Rc 2	156.5	65	2.45

Конструкция

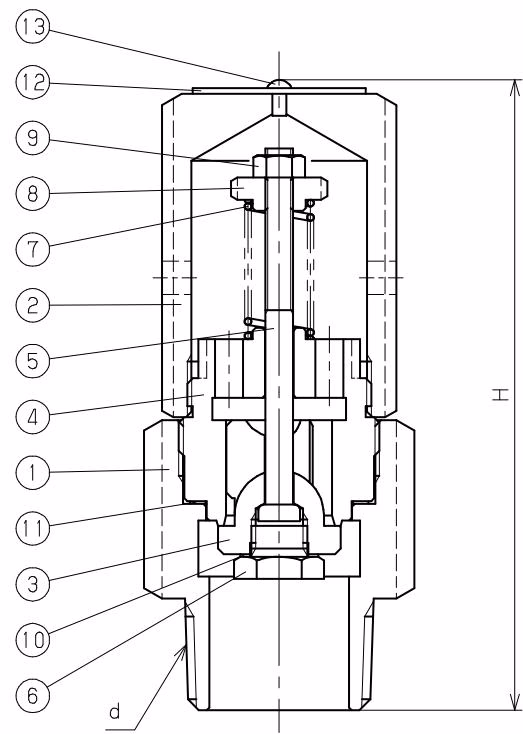

№	Наименование детали	Материал (VB-7)
1	Корпус	Латунь (C3604)
2	Крышка	Латунь (C3604)
3	Клапан	Бронза (CAC406)
4	Седло клапана	Латунь (C3604)
5	Шпиндель	Латунь (C3604)
6	Пробка	Латунь (C3604)
7	Пружина	Нержавеющая сталь (SUS304)
8	Регулировочный винт	Латунь (C3604)
9	Контргайка	Латунь (C3604)
10	Прокладка	Медь (C1100)
11	Прокладка	Медь (C1100)
12	Шильдик	Нержавеющая сталь (SUS304)
13	Заклёпка	Углеродистая сталь (S15C)

Принцип работы

Когда отрицательное давление в оборудовании или трубопроводе возрастает и приближается к заданному давлению (давлению всасывания), усилие рабочей среды, открывающее клапан (3), уравновешивается усилием регулировочной пружины (7), закрывающей клапан (3), и возникает небольшая предварительная утечка. При дальнейшем росте отрицательного давления клапан (3) открывается. Степень открытия клапана (3) изменяется в зависимости от изменения отрицательного давления в оборудовании и трубопроводе, регулируя количество впускаемого воздуха и поддерживая заданный уровень вакуума.

Подбор размера

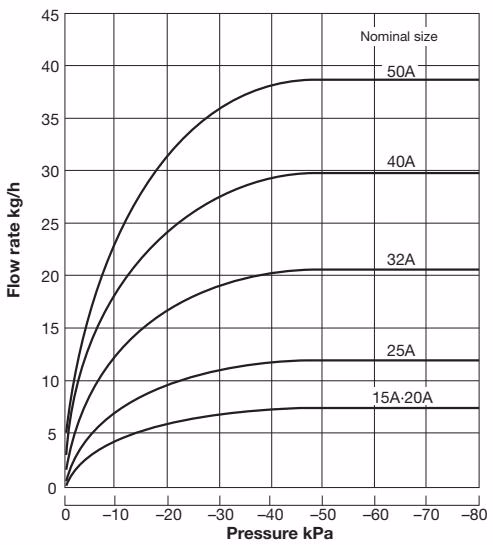

Примечание: расход на приведённом графике указан только для справки.

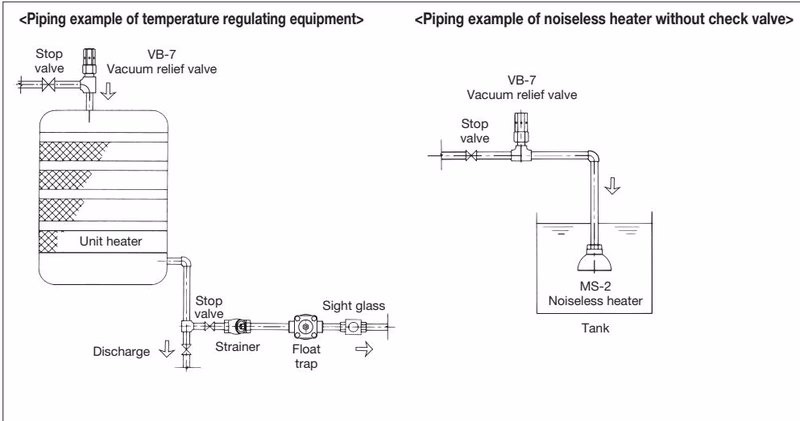

Примеры обвязки

Пример обвязки оборудования регулирования температуры

Пример обвязки глушителя без обратного клапана

Монтаж и регулировка

Меры предосторожности при монтаже

• Не разбирайте изделие без необходимости. Разборка может нарушить работу изделия.
• При монтаже затягивайте ключом шестигранную часть корпуса (1). Никогда не затягивайте шестигранную часть крышки (2). Ослабление корпуса (1) и седла клапана (4) может вызвать утечку среды и привести к ожогам или травмам.

• Перед монтажом тщательно промойте внутреннюю полость трубопровода, чтобы удалить посторонние частицы.
• Устанавливайте изделие вертикально, крышкой (2) вверх. При другом положении оно не будет работать корректно.
• Убедитесь, что присоединение полностью затянуто и утечки среды отсутствуют. Недостаточное присоединение может привести к утечке из-за вибрации, что опасно при высокотемпературных средах.
• Латунные изделия могут корродировать в зависимости от качества воды, что приводит к неисправности. Для коррозионных сред выбирайте исполнение из нержавеющей стали (VB-7S).

Способ регулировки

1. Снимите крышку (2) и слегка ослабьте контргайку (9).
2. Чтобы увеличить заданное давление (уменьшить уровень вакуума), поверните регулировочный винт (8) против часовой стрелки.
3. Чтобы уменьшить заданное давление (увеличить уровень вакуума), поверните регулировочный винт (8) по часовой стрелке.
4. При затяжке контргайки (9) удерживайте регулировочный винт (8) ключом или аналогичным инструментом.

Устранение неисправностей

Симптомы	Причины	Меры
Утечка видна визуально из крышки или слышна	1. Посторонние частицы/накипь между контактными поверхностями клапана (3) и седла (4). 2. Царапины на контактных поверхностях клапана и седла. 3. Неисправность изделия из-за чрезмерной вибрации от присоединённого трубопровода. 4. Разница между заданным давлением и нормальным рабочим давлением слишком мала. 5. Неплавная работа скользящих частей клапана и седла.	1. Требуется ремонт на заводе. 2. Требуется разборка и замена деталей (ремонт на заводе). 3. Не используйте изделие в оборудовании или устройствах с чрезмерной вибрацией. 4. Увеличьте разницу между заданным давлением и нормальным рабочим давлением (повторная регулировка требует заводского ремонта). 5. Требуется разборка и очистка (ремонт на заводе).
Срабатывает ниже настроенного давления	1. Характеристики изделия и условия эксплуатации несовместимы. 2. Неисправен манометр. 3. Отклонение настройки давления изделия.	1. Проверьте значение настройки давления на шильдике (12). Замените изделие, если условия эксплуатации отличаются. 2. Откалибруйте или замените манометр. 3. Требуется ремонт на заводе.
Не срабатывает при достижении настроенного давления	1. Характеристики изделия и условия эксплуатации несовместимы. 2. Неисправен манометр. 3. Отклонение настройки давления изделия. 4. Неплавная работа скользящих частей.	1. Проверьте значение настройки давления на шильдике (12). Замените изделие, если условия эксплуатации отличаются. 2. Откалибруйте или замените манометр. 3. Требуется ремонт на заводе. 4. Требуется разборка и очистка (ремонт на заводе).

INFO

Утечка через седло этого изделия находится в допустимых пределах и не может быть полностью устранена (нулевая утечка).
