耀希达凯 (Yoshitake) VB-7 和 VB-7S 破真空阀旨在通过调节真空和防止真空压力造成的事故来保护设备和管道。VB-7 采用黄铜阀体和青铜阀瓣制造，而 VB-7S 采用不锈钢制造，提供了良好的耐腐蚀性。两款型号均具有特殊的阀门结构，可确保性能稳定，无震颤和波动，且结构紧凑、重量轻、便于操作。
特点
- 通过调节真空和防止真空压力造成事故来保护设备和管道。
- 特殊阀门结构，确保性能稳定，无震颤和波动。
- 结构紧凑、重量轻、便于操作。
- VB-7S 为不锈钢制造，耐腐蚀性良好。
阀座泄漏与振动限制
- 请勿将本产品用于不允许阀座泄漏的设备或装置中。本产品在允许范围内存在阀座泄漏，不能完全关闭（阀座泄漏量并非为零）。
- 不能用于产生振动的设备或装置。振动可能导致产品作动故障。
规格
| 型号 | VB-7 | VB-7S |
|---|---|---|
| 适用流体 | 蒸汽、空气 | 蒸汽、空气 |
| 工作压力 | 1.0 MPa | 1.0 MPa |
| 压力调节范围 (弹簧 A) | -0.5 ~ -21 kPa (标准设定压力: -4 kPa) | -0.5 ~ -21 kPa (标准设定压力: -4 kPa) |
| 压力调节范围 (弹簧 B) | -21 ~ -48 kPa (标准设定压力: -21 kPa) | -21 ~ -48 kPa (标准设定压力: -21 kPa) |
| 压力调节范围 (弹簧 C) | -48 ~ -81 kPa (标准设定压力: -48 kPa) | -48 ~ -81 kPa (标准设定压力: -48 kPa) |
| 最高温度 | 200℃ | 200℃ |
| 阀体材质 | 黄铜 | 不锈钢 |
| 阀瓣材质 | 铸造青铜 | 铸造不锈钢 |
| 阀座材质 | 黄铜 | 不锈钢 |
| 连接方式 | JIS Rc 螺纹 | JIS Rc 螺纹 |
尺寸和重量
| 公称直径 | d | H (mm) | A (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15A | Rc 1/2 | 100.0 | 35 | 0.50 |
| 20A | Rc 3/4 | 100.0 | 35 | 0.50 |
| 25A | Rc 1 | 112.5 | 41 | 0.75 |
| 32A | Rc 1-1/4 | 113.5 | 50 | 1.05 |
| 40A | Rc 1-1/2 | 130.0 | 55 | 1.45 |
| 50A | Rc 2 | 156.5 | 65 | 2.45 |

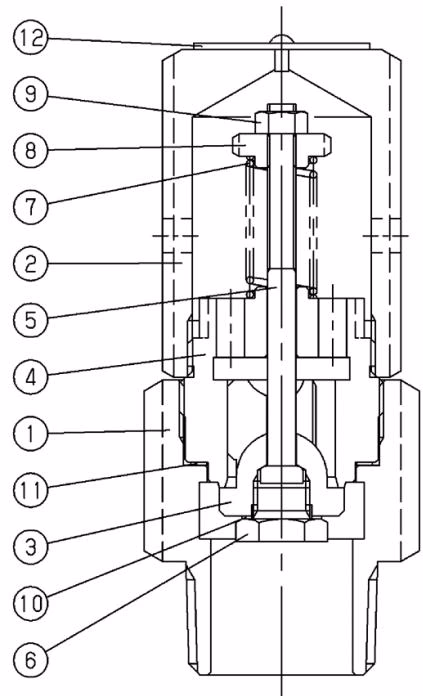

结构与部件
| 序号 | 部品名 | 材质 (参考 VB-7) |
|---|---|---|
| 1 | 本体 | 黄铜 (C3604) |
| 2 | 阀盖 | 黄铜 (C3604) |
| 3 | 阀门 | 青铜 (CAC406) |
| 4 | 阀座 | 黄铜 (C3604) |
| 5 | 阀杆 | 黄铜 (C3604) |
| 6 | 栓塞 | 黄铜 (C3604) |
| 7 | 调节弹簧 | 不锈钢 (SUS304) |
| 8 | 调节螺丝 | 黄铜 (C3604) |
| 9 | 锁紧螺母 | 黄铜 (C3604) |
| 10 | 垫片 | 紫铜 (C1100) |
| 11 | 垫片 | 紫铜 (C1100) |
| 12 | 铭牌 | 不锈钢 (SUS304) |
| 13 | 铆钉 | 碳钢 (S15C) |
作动说明
当设备或者管道中的负压增加并接近设定压力（吸入压力）时，流体打开阀门 (3) 的力与调节弹簧 (7) 关闭阀门 (3) 的力相平衡，有提前微漏。如果负压进一步增加，阀门 (3) 将打开。阀门 (3) 的开阀程度根据设备和管道中的负压变化而变化，从而控制引入的空气量并保持预定的真空度。

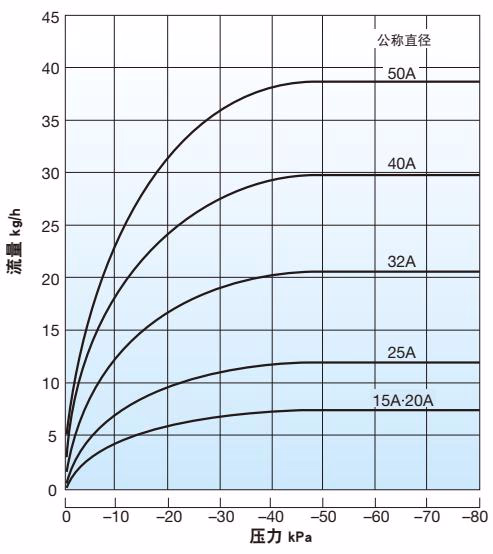

公称直径选择
注：图表流量为参考值。
管道连接示例

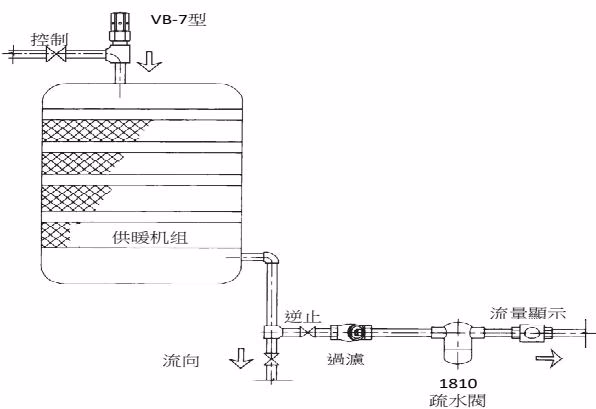

温度调节设备管道连接示例
不带止回阀的消音器管道连接示例
安装与调整
安装注意事项
- 请不要随便拆解产品。 随意拆解可能会损害产品功能。
- 产品安装时，用扳手拧紧阀体 (1) 的六角部。 切勿拧紧阀盖 (2) 的六角部。松开阀体 (1) 和阀座 (4) 可能会导致流体泄漏，从而造成灼伤或伤害。
- 安装产品之前，请充分清洗配管内部，清除异物等。
- 产品的安装方式为，将阀盖 (2) 安装在上侧，使产品处于垂直位置。如果安装位置不正确，将无法发挥其功能。
- 安装时，请确认在无流体泄漏的情况下，充分与配管进行连接。连接不充分存在因震动等导致流体泄漏的危险。
- 黄铜制品会因水质原因发生腐蚀，导致运作故障。在可能发生腐蚀的环境中，请选择不锈钢等材质的产品 (VB-7S)。
调整方法
- 取下阀盖 (2)，稍微松开锁紧螺母 (9)。
- 当想要增加设定压力（降低真空度）时，将调节螺丝 (8) 逆时针旋转。
- 当想要减小设定压力（增加真空度）时，将调节螺丝 (8) 顺时针旋转。
- 如果要拧紧锁紧螺母 (9)，请用扳手等工具固定调节螺丝 (8)。
故障排除
| 故障状况 | 故障原因 | 对策及处置 |
|---|---|---|
| 可以从阀盖目视或是从声音确认到泄漏 | 1. 阀门 (3) 和阀座 (4) 之间的接触面夹杂异物/水垢。 2. 阀门和阀座接触面有划痕。 3. 产品因连接配管的振动而发生故障。 4. 设定压力与正常工作压力之间的差值过小。 5. 阀门和阀座的滑动部件作动不顺畅。 | 1. 需在工厂进行维修。 2. 必须拆卸产品并更换部件 (需返厂维修)。 3. 本产品不得用于过度振动的设备或装置中。 4. 必须增加设定压力与工作压力之间的差值 (重新调整需在工厂进行)。 5. 产品必须拆卸和清洗 (需返厂维修)。 |
| 在低于设定压力的情况下运行 | 1. 产品规格和使用条件不相容。 2. 压力表故障。 3. 产品的压力设定出现偏差。 | 1. 检查铭牌 (12) 上的压力设定值。如果操作条件不同，请更换产品。 2. 校准或更换压力表。 3. 需在工厂进行维修。 |
| 达到设定压力时不运行 | 1. 产品规格和使用条件不相容。 2. 压力表故障。 3. 产品的压力设定出现偏差。 4. 阀门 (3) 和阀座 (4) 的滑动部件作动不顺畅。 | 1. 检查铭牌 (12) 上的压力设定值。更换产品。 2. 校准或更换压力表。 3. 需在工厂进行维修。 4. 必须拆卸和清洗 (需返厂维修)。 |
INFO
本产品的阀座泄漏量在允许范围内，且不能完全关闭（阀座泄漏量并非为零）。
