可维修型
阿姆斯壮（Armstrong）SH-4000 系列热静力双金属蒸汽疏水阀是过热蒸汽工况的理想选择。
启动时，阀门全开，可以排放系统内大量的凝结水及不可凝气体。当系统达到蒸汽温度时，高温使双金属片变形，拉动疏水阀阀杆关闭阀门。阀门在双金属片冷却之前保持关闭状态，随着双金属片变冷，阀门开启小缝放出不凝性气体及凝结水，达到蒸汽温度时再关闭。
阿姆斯壮 SH-4000 系列蒸汽疏水阀配有全不锈钢密封阀体，体积小，重量轻并有很强的耐腐蚀能力。整体法兰可与阿姆斯壮 IS-4 万向接头配套使用。使用该接头时，不需拆卸接头就可以直接更换疏水阀，便于安装和更换，节约人工费用，增加管线连接灵活性。
最高工作条件
- 最高允许压力（壳体设计）： 8.6 MPa (86 bar) @ 482°C
- 最高工作压差：
- SH-4009L: 4.5 MPa (45 bar)
- SH-4009H: 6.2 MPa (62 bar)
- SH-4015: 8.6 MPa (86 bar)
材质及重量
| 部件 | 材质 |
|---|---|
| 阀体 | ASTM A351 Gr. CF8M 不锈钢 |
| 阀瓣和阀座 | 钛金属 |
| 双金属片 | 镍铬不锈钢 |
| 金属缠绕垫片 | 不锈钢 |
| 螺栓 | ASTM A193 B7 |
| 重量 | 1.7 kg (3.75 lbs) |
产品规格
该蒸汽疏水阀是为过热蒸汽工况设计的双金属型疏水阀。阀体材质为 ASTM A351 Gr. CF8M，经熔模铸造具备防冲击的特点。该产品包括镍铬合金双金属片，配有钛合金阀座和阀瓣。垫片采用不锈钢金属螺旋缠绕。安装时 SH-4000 可兼容 4 螺栓万向接头。
排量图表
注意
仅指起动负荷状态下的冷水排量。如果出现过热，将产生最小量的凝结水。灰色曲线表示疏水阀不能在该区域使用。

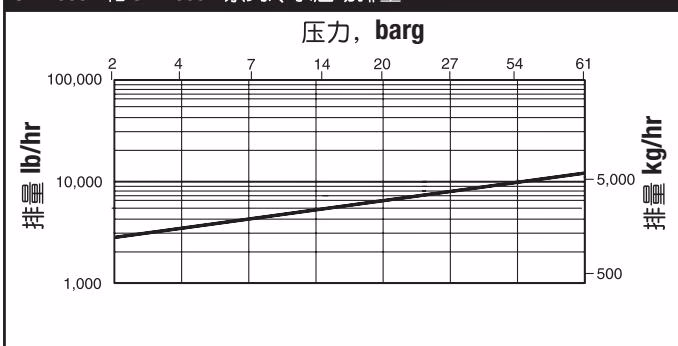

SH-4009L 和 SH-4009H 冷水排量
SH-4015 冷水排量
产品安装
安装前，确保疏水阀的最高允许压力/温度和最高工作压力满足系统设计压力和温度。疏水阀相关信息见产品铭牌。
蒸汽疏水阀的安装和维护对保证其性能非常关键。遵循以下指南可简化疏水阀的安装：
- 安装疏水阀前，确保管线清洁。清理疏水阀前的所有过滤器。
- 将疏水阀安装在容易进行检查和维修的地方。疏水阀应安装在排水点下方并接近垂直集水管。
- 该疏水阀必须安装在 2 螺栓或 4 螺栓万向接头上（TVS-4000、IS2 或标准接头）。阿姆斯壮建议将该疏水阀安装在水平管线上。
- 尺寸适当的配管和集水管对阿姆斯壮双金属疏水阀的良好运行非常重要。
- 疏水阀前后都需要安装截止阀。启动新疏水阀时，务必缓慢打开截止阀。
- 因为蒸汽温度很高，有必要预防疏水阀可能给人员安全带来的危险。
警告
接触高压/高温蒸汽时，请遵守安全规范。过热蒸汽不可见。切勿在疏水阀排放处直接放置物体。
集水管尺寸
| 蒸汽主管尺寸 | 集水管直径 | 监督预热 (H) | 自动预热 (H) |
|---|---|---|---|
| 15 mm (1/2") | 15 mm (1/2") | 250 mm (10") | 700 mm (28") |
| 20 mm (3/4") | 20 mm (3/4") | 250 mm (10") | 700 mm (28") |
| 25 mm (1") | 25 mm (1") | 250 mm (10") | 700 mm (28") |
| 50 mm (2") | 50 mm (2") | 250 mm (10") | 700 mm (28") |
| 80 mm (3") | 80 mm (3") | 250 mm (10") | 700 mm (28") |
| 100 mm (4") | 100 mm (4") | 250 mm (10") | 700 mm (28") |
| 150 mm (6") | 100 mm (4") | 250 mm (10") | 700 mm (28") |
| 200 mm (8") | 100 mm (4") | 300 mm (12") | 700 mm (28") |
| 250 mm (10") | 200 mm (6") | 375 mm (15") | 700 mm (28") |
| 300 mm (12") | 150 mm (6") | 450 mm (18") | 700 mm (28") |
| 350 mm (14") | 200 mm (8") | 525 mm (21") | 700 mm (28") |
| 400 mm (16") | 200 mm (8") | 600 mm (24") | 700 mm (28") |
| 450 mm (18") | 250 mm (10") | 675 mm (27") | 700 mm (28") |
| 500 mm (20") | 250 mm (10") | 750 mm (30") | 750 mm (30") |
| 600 mm (24") | 300 mm (12") | 900 mm (36") | 900 mm (36") |
安装万向接头
标准万向接头 应将标准万向接头安装在管道中，管道的流向应与接头上标注的方向一致。
- 安装接头后，应用螺栓将疏水阀固定到接头上。
- 将疏水阀安装到接头上时，应使用 9/16" 扳手对螺栓施加 41-68 牛米（35-50 英尺磅）的扭矩。保留 65 mm (2.5") 的间隙以便拆装螺栓。
建议
阿姆斯壮强烈推荐在上游加装一个过滤器，并在疏水阀上下游都加装隔离阀。
IS2 万向接头 应将 IS2 万向接头安装在管道中，管道的流向应与接头上标注的方向一致。
TVS-4000 万向接头 应将 TVS-4000/F 接头安装在管道中，管道的流向应与接头上标注的方向一致。TVS-4000 带有内置过滤器和隔离阀。
维护要求
高压凝结水疏水阀每年应至少检查三次。双金属蒸汽疏水阀疑似出现故障时，可通过观察疏水阀的排放进行检查。以下情形表明疏水阀正常运行：
- 疏水阀连续排放蒸汽凝结水（调节）
- 疏水阀循环排放（开—闭）
排水时均会产生大量闪蒸汽。请勿将闪蒸汽排放和新鲜蒸汽损失混淆。如果疏水阀连续排出新鲜蒸汽，隔离疏水阀，然后进行维修或更换。
故障排查
当疏水阀出现故障且原因不明时，应观察疏水阀的排水情况。
1. 冷阀 — 不排水 没有凝结水或蒸汽进入疏水阀。
- a) 疏水阀前过滤器堵塞。
- b) 疏水阀管线中其他阀门损坏。
- c) 管道或弯头堵塞。
- d) 减压阀发生故障。
- e) 截止阀关闭。
2. 蒸汽泄漏 如果疏水阀泄漏或排出新鲜蒸汽，可能由以下原因导致：
- a) 阀瓣不能入阀座。
- b) 污物堵塞阀嘴。
- c) 阀门零件磨损。
- 可能的泄漏假象： 如果疏水阀每次排水时都有蒸汽逸出，请记住：高温凝结水释放到低压环境时会形成闪蒸汽，但是闪蒸汽在回水管线中会快速冷凝。
3. 连续排放凝结水
- A. 疏水阀未达到饱和温度。增加疏水时间（启动时）。
- B. 大负荷时，疏水阀连续排水是正常情况，符合其设计原理。
如果发现疏水阀有缺陷：
- 隔离疏水阀。
- 排污/排出内部压力。
- 使接头保持在线，使用 9/16" 扳手拆下用于将疏水阀固定到万向接头上的螺栓。
- 将疏水阀从接头上拆下。
- 用可用的疏水阀替换出现故障的疏水阀。
维修部件
SH-4000： 不带备件。如果疏水阀发生故障，需安装新阀门。
