卫生级设计

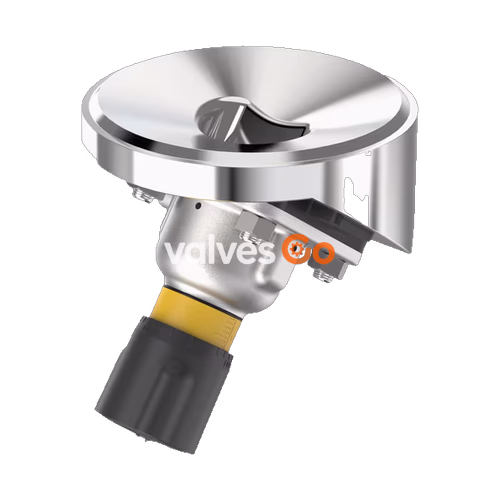

宝德（BURKERT）20075525 (Type 2935) 手动隔膜阀由手动执行机构、隔膜和罐底阀体组成。带有塑料或不锈钢手轮的手动执行机构可配备不锈钢或塑料材质的隔膜阀盖，确保在卫生或腐蚀性环境条件下可靠使用。具有最小死区的流量优化阀体可实现高流量值并满足广泛的应用需求。执行机构采用紧凑、可高压灭菌的设计，并配有集成的可视位置指示器、可重复的行程刻度和可调的关闭限位器。
此特定配置（SKU 20075525）采用 DN 150 Bürkert 罐底法兰、EPDM 高温隔膜（尺寸 40）和不锈钢块体阀体（1.4435 / 316L）。其额定压力最高可达 10 bar，完全支持 CIP/SIP，符合 FDA 和 USP Class VI 等严格的食品和制药标准。
一般技术数据
| 特性 | 规格 |
|---|---|
| 块体阀体材质 | 不锈钢块体材料 1.4435 (DIN EN 10088) 和 316L (ASME BPE) |
| 隔膜材质 | EPDM 高温型 |
| 执行机构材质 | PPS (聚苯硫醚) 手轮，不锈钢阀盖 |
| 标准表面质量 | 内部电解抛光：Ra ≤ 0.38 μm (ASME BPE SF4/DIN HE4) |
| 介质温度 | -10...+143 °C (蒸汽灭菌 +150 °C，持续 60 分钟) |
| 环境温度 | -10...+130 °C (短时间内可达 +150 °C)，可高压灭菌 |
| 公称压力 | 0 - 10 bar (PN 16 / Class 150) |
认证与符合性
- 防爆保护 (ATEX/IECEx)：作为 2 类设备适用于 1/21 区和 2/22 区 (Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db)。
- 食品与制药：符合 FDA、符合 USP Class VI、符合 EC 1935/2004 法规、3-A 卫生标准。
- 证书：包含制造商测试证书 3.1。

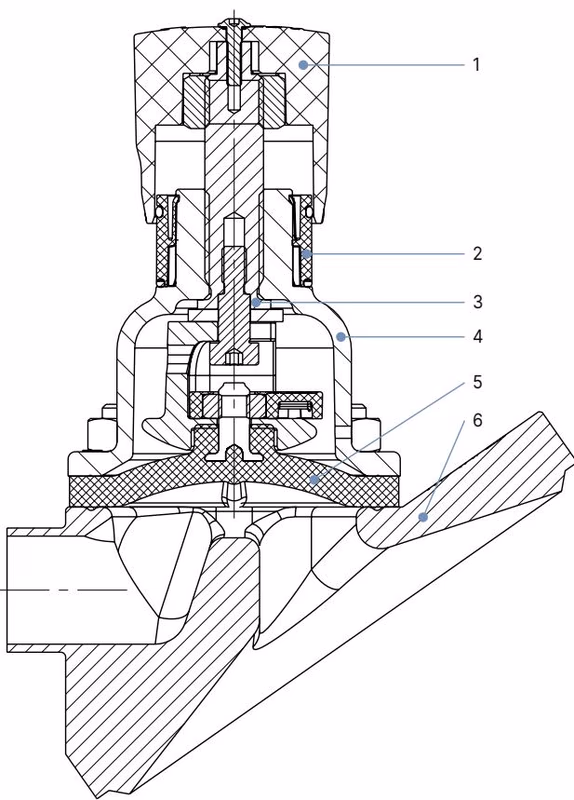

材质
| 编号 | 元件 | 材质 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS)，不锈钢 1.4308 |
| 2 | 可视位置指示器 | 聚酰胺 (PA)，不锈钢 1.4305 |
| 3 | 阀轴 | 不锈钢 1.4305 |
| 4 | 隔膜阀盖 | 不锈钢 1.4308，聚苯硫醚 (PPS) |
| 5 | 隔膜 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 层压板 (ER) |
| 6 | 阀体 | 不锈钢块体材料 |
尺寸

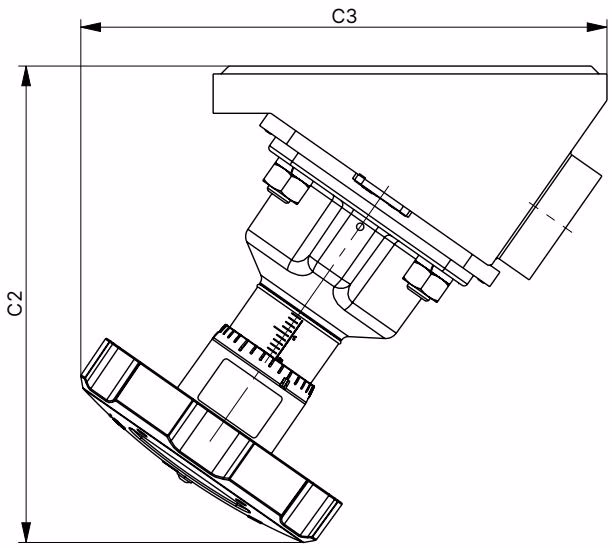

带罐底阀体的手动执行机构
(除另有说明外，尺寸单位均为 mm)
| 隔膜尺寸 | C2 | C3 |
|---|---|---|
| 8 | 69 | 71 |
| 15 | 103 | 101 |
| 20 | 116 | 115 |
| 25 | 127 | 129 |
| 40 | 182 | 201 |
| 50 | 203 | 217 |
| 65 | 265 | 305 |
| 80 | 336 | 278 |
| 100 | 300 | 370 |
焊接连接罐底阀体
卡箍连接罐底阀体
INFO
卡箍尺寸必须加在焊接连接尺寸上。
安装与焊接
DANGER
高压和介质泄漏会导致受伤危险。 在对设备或系统进行操作之前，请关闭压力。排气或排空管路。
焊接罐底阀体建议
请遵守以下顺序：
- 在组装容器之前，将罐底阀体焊接到容器底部。也可以在组装好的容器上进行焊接，但难度较大。注意：将罐底阀体焊接在容器底部的中间位置，以便容器能够实现最佳排空。
- 将罐底阀体焊接到管道中。
- 确保管道对齐。
- 支撑并对齐管道。为确保管道能够自排空，我们建议采用符合现行 ASME BPE 标准的倾斜角度。
TIP
有关容器的信息和焊接说明，请参阅 ASME VIII Division I 标准。在开始焊接工作之前，请检查随附的制造商证书 3.1 上注明的批号。
WARNING
焊接前，请注意以下事项：
- 仅使用适用于罐底阀体的焊接材料。
- 罐底阀不得与任何其他安装部件发生碰撞。执行机构必须易于安装和拆卸。
- 在焊接或粘接阀体之前，请拆下执行机构和隔膜以防止损坏。
性能规格
手轮的最大允许拧紧扭矩
WARNING
只能转动手轮直到感觉到阀门关闭。不要进一步拧紧。否则可能会损坏隔膜。
| 隔膜尺寸 | 介质压力 [bar] | 拧紧扭矩 (静态) EPDM/FKM [Nm] | 拧紧扭矩 (静态) PTFE [Nm] |
|---|---|---|---|
| 8 | 10 | 0.6 | 1.1 |
| 15 | 10 | 0.8 | 1.7 |
| 20 | 10 | 0.9 | 3.0 |
| 25 | 10 | 1.2 | 3.5 |
| 32 | 10 | 2.5 | 4.0 |
| 40 | 10 | 4.5 | 7.0 |
| 50 | 10 | 6.0 | 11.0 |
| 65 | 10 | 8.0 | 23.0 |
| 80 | 10 | 12.0 | 21.0 |
| 100 | 6 | 11.0 | 22.0 |
(拧紧扭矩适用 +10% 的公差。)
防爆保护 (ATEX / IECEx)
DANGER
静电导致爆炸危险！ 如果带静电的设备或个人突然放电，则潜在爆炸区域中存在爆炸风险。
- 采取适当措施确保潜在爆炸区域中不会积聚静电。
- 只能用湿布或防静电布轻轻擦拭设备表面。
- 将执行机构和阀体接地。
设备接地：
- 将阀体接地： 为了建立电位均衡，使用导电连接将阀体接地至管道系统。
- 未集成到阀门电位均衡 (PA) 中的裸露金属部件必须由客户通过额外的 PA 连接纳入 PA 中。
- 将设备导电部件接地： 导电部件必须单独接地。安装接地带夹或接地端子，并通过接地点接地。
