宝德（BURKERT）20092497 2933型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。执行机构具有紧凑的可高压灭菌设计，配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | 不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢 |
| 标准表面质量 (VS) | 内部电解抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4)。内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1) |
| 工作介质 | 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质 |
| 介质温度 (EPDM) | -10 至 +143 °C (+150 °C 下蒸汽灭菌 60 分钟) |
| 环境温度 | -10 至 +130 °C (短时间内高达 +150 °C)，可高压灭菌 |
认证和符合性
- FDA：由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片就其成分而言符合 FDA 发布的《联邦法规汇编》。
- USP：膜片根据美国药典委员会 (USP) Class VI 进行测试。
- EC 法规 1935/2004：膜片适用于食品和饮料。
- 3-A 卫生标准：产品根据证书符合 3-A SSI 标准（适用于变量代码 PE05）。
- 防爆：ATEX / IECEx 作为 2 类设备适用于 1/21 区和 2/22 区（适用于变量代码 PX51）。

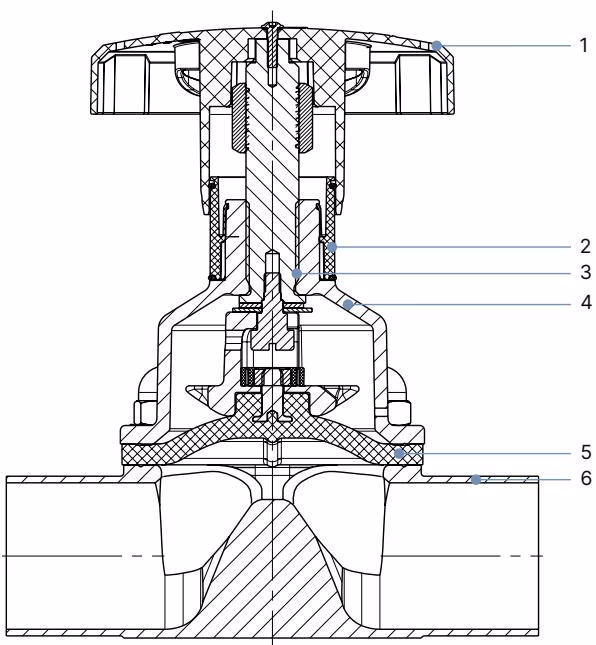

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
尺寸
INFO
尺寸单位为 mm，除非另行说明。有关排出角度的更多信息，请参见补充说明。
带焊接接口的锻造阀体 (VS)
DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| 8 | 8 | 13.5 | 1.6 | 90 | 9.3 | 18.8 |
| 15 | 10 | 17.2 | 1.6 | 110 | 12.05 | 23.75 |
| 20 | 20 | 26.9 | 1.6 | 119 | 16.0 | 30.3 |
| 25 | 25 | 33.7 | 2.0 | 129 | 19.0 | 37.0 |
| 40 | 40 | 48.3 | 2.0 | 161 | 27.6 | 52.4 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.5 | 68.3 |
带卡盘接口的锻造阀体 (VS)
ASME BPE
| 膜片尺寸 | 管道接口 英寸 | ∅D1 | s | ∅D2 | L | h | H |
|---|---|---|---|---|---|---|---|
| 8 | 1/2" | 12.7 | 1.65 | 25.0 | 89 | 9.3 | 18.8 |
| 15 | 3/4" | 19.05 | 1.65 | 25.0 | 89 | 12.05 | 23.75 |
| 20 | 3/4" | 19.05 | 1.65 | 25.0 | 117 | 16.0 | 30.3 |
| 25 | 1" | 25.4 | 1.65 | 50.5 | 114 | 19.0 | 37.0 |
| 40 | 1 1/2" | 38.1 | 1.65 | 50.5 | 140 | 27.6 | 52.4 |
| 50 | 2" | 50.8 | 1.65 | 64.0 | 159 | 35.5 | 68.3 |
带有焊接接口的管压式阀体 (VP)
DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | L | h | H |
|---|---|---|---|---|---|---|
| 8 | 8 | 13.5 | 1.6 | 90 | 9.85 | 16.6 |
| 15 | 15 | 21.3 | 1.6 | 110 | 14.35 | 25.0 |
| 20 | 20 | 26.9 | 1.6 | 119 | 17.15 | 30.45 |
| 25 | 25 | 33.7 | 2.0 | 129 | 20.55 | 37.4 |
| 40 | 40 | 48.3 | 2.0 | 161 | 29.35 | 53.5 |
| 50 | 50 | 60.3 | 2.0 | 192 | 35.35 | 65.5 |
带有卡盘接口的管压式阀体 (VP)
DIN 32676 系列 B (ISO 管道)
| 膜片尺寸 | 管道接口 DN | ∅D1 | s | ∅D2 | L | h | H |
|---|---|---|---|---|---|---|---|
| 8 | 8 | 13.5 | 1.6 | 25.0 | 89 | 9.85 | 22.35 |
| 15 | 15 | 21.3 | 1.6 | 50.5 | 110 | 14.35 | 39.60 |
| 20 | 20 | 26.9 | 1.6 | 50.5 | 119 | 17.15 | 42.40 |
| 25 | 25 | 33.7 | 2.0 | 50.5 | 129 | 20.55 | 45.80 |
| 40 | 40 | 48.3 | 2.0 | 64.0 | 161 | 29.35 | 61.35 |
| 50 | 50 | 60.3 | 2.0 | 77.5 | 192 | 35.35 | 74.10 |
性能说明
流量特点 (Kv 值，水)
| 膜片尺寸 | 管道接口 DN | 锻造阀体 (VS) Kv [m³/h] | 管压式阀体 (VP) Kv [m³/h] |
|---|---|---|---|
| 8 | 8 | 1.5 | 1.9 |
| 15 | 15 | 6.5 | 7.2 |
| 20 | 20 | 12.5 | 13.5 |
| 25 | 25 | 18.0 | 20.8 |
| 40 | 40 | 41.0 | 47.9 |
| 50 | 50 | 66.0 | 69.7 |
介质压力与拧紧扭矩
WARNING
以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。公差为 +10%。
| 膜片尺寸 | 最大静态工作压力 [bar] | 拧紧扭矩 EPDM/FKM [Nm] | 拧紧扭矩 PTFE [Nm] |
|---|---|---|---|
| 8 | 10 | 0.6 | 1.1 |
| 15 | 10 | 0.8 | 1.7 |
| 20 | 10 | 0.9 | 3.0 |
| 25 | 10 | 1.2 | 3.5 |
| 40 | 10 | 4.5 | 7.0 |
| 50 | 10 | 6.0 | 11.0 |

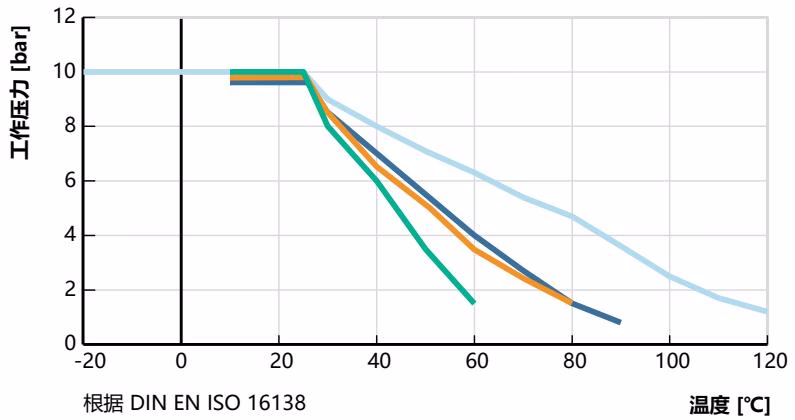

压力温度图
操作说明
安装
TIP
安装人员和操作人员有责任确保自排空。倾斜角度应与管道的倾斜角度一致（建议符合 ASME BPE）。
- 准备工作：清除管道中的杂质（密封材料、金属屑等）。支撑并对齐管道。
- 焊接：在焊接阀体之前，必须拆卸执行机构和膜片以防损坏。焊接后，必要时打磨阀体表面并彻底清洁。
- 组装：将执行机构连同膜片放置在阀体上。交叉稍微拧紧紧固螺钉。关闭和打开隔膜阀两次以正确定位膜片。再次关闭隔膜阀并打开约 20%，然后分 3 个阶段交叉拧紧每个紧固螺钉至规定扭矩。
设置行程限制
2933 型可设置最小行程限制。此设置也用作保护膜片的关闭限制器。
- 顺时针转动手轮，将阀门移至关闭位置。
- 松开手轮上的螺钉（内六角，对边宽度 2）并拆下手轮。
- 将六角螺母拧到底。最小行程即设置完毕。
- 将手轮安装在执行机构上，确保阀杆上的方头和螺母的六角头正确对齐。
- 以 0.9 Nm 的扭矩拧紧手轮上的螺钉。
维护
DANGER
高压和溢出的介质有导致受伤的危险。在对设备或系统进行作业前，请关闭压力。排气或排空管路。
- 在首次蒸汽灭菌后，或在需要时，交叉重新拧紧紧固螺钉。
- 最多在 10⁵ 次开关循环后，检查膜片是否磨损。泥泞和研磨性介质需要相应缩短检查间隔。
- 定期检查排放孔是否有介质泄漏。如果有介质溢出，请更换膜片。
