螺纹连接
产品概述
Fig 3616 奥氏体不锈钢 Y 形过滤器，整体法兰连接，阀盖同样采用法兰连接。可提供两种材质版本：
- PN16 版本： 采用 DIN 材质，阀体符合 EN10213 pt 4 1.4408 标准，阀盖符合 EN10088 pt 3 1.4401 标准。
- ANSI 150 版本： 采用 ASTM 材质，阀体和阀盖均符合 ASTM A351 CF8M 标准。
标准不锈钢过滤网：DN15 至 DN80 为 0.8 mm 孔径，DN100 至 DN200 为 1.6 mm 孔径。亦可选配蒙乃尔 (Monel) 过滤网及 40、100、200 目等多种目数规格。
可选配置
- 过滤网孔径/目数： 除标准配置外，可选 3.0 mm 孔径（DN15–DN200），蒙乃尔过滤网提供 40、100、200 目规格。
- 排污阀/排放阀： 阀盖上可钻螺纹孔（尺寸见下方连接尺寸表），用于安装排污阀或排放阀。
- 压力接口： 阀体上可钻压力接口螺纹孔，用于安装压力表。
- Food+ 食品级版本： DN15 至 DN100 可选，符合 EC 1935/2004 材料法规、FDA 21 CFR 食品及药品法规，并附带符合性声明 (Declaration of Compliance)。
口径和管道连接
PN16 版本： DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 标准法兰：BS 4504 PN16
ANSI 150 版本： ½", ¾", 1", 1¼", 1½", 2", 2½", 3", 4", 5", 6" 和 8" 标准法兰：ASME (ANSI) Class 150
可选过滤网
| 过滤网类型 | 规格 | DN15–DN80 | DN100–DN200 |
|---|---|---|---|
| 不锈钢过滤网 | 孔径 0.8 mm | ● | — |
| 不锈钢过滤网 | 孔径 1.6 mm | — | ● |
| 不锈钢过滤网 | 孔径 3.0 mm | ● | ● |
| 蒙乃尔过滤网 | 目数 40、100 | 0.8 mm | 1.6 mm |
| 蒙乃尔过滤网 | 目数 200 | 0.8 mm | 1.6 mm |
| 蒙乃尔过滤网 | 孔径 3.0 mm | 3.0 mm | 3.0 mm |
排污阀/排放阀和压力连接
阀盖上可钻螺纹孔安装排污或排放阀，阀体上可钻压力接口螺纹孔。连接尺寸如下：
PN16 版本
| 过滤器口径 | 排污阀 | 排放阀 | 压力接口 |
|---|---|---|---|
| DN15 和 DN20 | ⅜" | ⅜" | ¼" |
| DN25 和 DN32 | ½" | ½" | ¼" |
| DN40 至 DN80 | ¾" | ¾" | ¼" |
| DN100 至 DN200 | 1" | 1" | ¼" |
ANSI 150 版本
| 过滤器口径 | 排污阀 | 排放阀 | 压力接口 |
|---|---|---|---|
| ½" 至 ¾" | ⅜" | ⅜" | ¼" |
| 1" 至 1¼" | ½" | ½" | ¼" |
| 1½" 至 3" | ¾" | ¾" | ¼" |
| 4" 至 8" | 1" | 1" | ¼" |

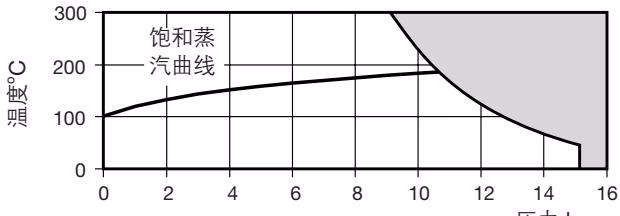

工作范围 / 压力温度限制
PN16 版本
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| PMA — 最大允许压力 | 15.7 bar g |
| TMA — 最高设计温度 | 300 °C |
| TMA — EC1935/2004 最高允许温度 | 200 °C |
| 最低允许温度 | -29 °C |
| 最大冷态测试水压 | 24 bar g |
| 产品可在全真空条件下使用 | — |
注：低于工作温度限制的特殊测试可付费提供，请咨询斯派莎克公司。
ANSI 150 版本
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | ANSI 150 |
| PMA — 最大允许压力 | 19 bar g (275.5 psi g) |
| TMA — 最高设计温度 | 400 °C (752 °F) |
| 最低允许温度 | -29 °C (-20 °F) |
| 最大冷态测试水压 | 30 bar g (435 psi g) |
| 产品可在全真空条件下使用 | — |
注：低于工作温度限制的特殊测试可付费提供，请咨询斯派莎克公司。
材质明细
PN16 版本
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | EN10213 pt 4 1.4408 |
| 2 | 阀盖 | 奥氏体不锈钢 | EN10088 pt 3 1.4401 |
| 3 | 垫片 | 增强型片状石墨 | — |
| 4 | 过滤网 | 奥氏体不锈钢 | ASTM A240 316L |
| 5 | 螺栓 | 奥氏体不锈钢 | EN ISO 3506 A2-70 |
PN16 版本盖垫片材质可选：标准为增强型片状石墨，Food+ 版本可选 PTFE (符合 EC1935/2004)。
ANSI 150 版本
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | ASTM A351 CF8M |
| 2 | 阀盖 | 奥氏体不锈钢 | ASTM A351 CF8M |
| 3 | 垫片 | 增强型片状石墨 | — |
| 4 | 过滤网 | 奥氏体不锈钢 | ASTM A240 316L |
| 5 | 螺栓 | 奥氏体不锈钢 | EN ISO 3506 A2-70 |
Kv 值
| 口径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 孔径 0.8、1.6 和 3 mm | 5 | 8 | 13 | 22 | 29 | 46 | 72 | 103 | 155 | 237 | 340 | 588 |
| 目数 40 和 100 | 5 | 8 | 13 | 22 | 29 | 46 | 72 | 103 | 155 | 237 | 340 | 588 |
| 目数 200 | 4 | 6 | 10 | 17 | 23 | 37 | 58 | 83 | 124 | 186 | 268 | 464 |
换算公式：Cv (UK) = Kv × 0.963；Cv (US) = Kv × 1.156
尺寸与重量 (PN16 版本，近似值 mm / kg)
| 口径 | A | B | C | 滤网面积 (cm²) | 重量 |
|---|---|---|---|---|---|
| DN15 | 130 | 69 | 101 | 28 | 2.1 |
| DN20 | 150 | 82 | 125 | 46 | 2.9 |
| DN25 | 160 | 90 | 140 | 79 | 3.8 |
| DN32 | 180 | 114 | 198 | 135 | 6.6 |
| DN40 | 200 | 127 | 210 | 161 | 9.0 |
| DN50 | 230 | 150 | 248 | 251 | 10.5 |
| DN65 | 290 | 162 | 263 | 325 | 17.5 |
| DN80 | 310 | 178 | 272 | 360 | 20.0 |
| DN100 | 350 | 210 | 323 | 540 | 24.0 |
| DN125 | 400 | 253 | 393 | 840 | 38.0 |
| DN150 | 480 | 293 | 454 | 1115 | 50.5 |
| DN200 | 600 | 375 | 584 | 1905 | 88.0 |
证书
可提供阀体和阀盖的材质标准证书 EN 10204 3.1.B（在订购时注明）。Food+ 版本可提供所有与食品接触部件的材质符合性声明。
安全信息、安装和维修
详细信息请参考随产品提供的安装和维修指南 (IM-S60-18)。
安全提示
压力： 维修前应确保已切断压力并安全通向大气。可通过安装斯派莎克泄压阀 DV 实现（详见相关产品资料）。即使压力表读数为零也不要认为系统已被泄压。
温度： 管道截止后应留有一定的时间使温度降至环境温度以防止烫伤。同时应穿防护服（包括安全眼镜）。
警示： 过滤器盖垫片中含有一个薄的不锈钢支撑环，取放时请小心，以防止造成人身伤害。
安装提示： 过滤器应按阀体上的流动方向水平安装。蒸汽或气体系统中，过滤器阀体应保持水平面；液体系统中，阀体应为垂直向下位置。安装前应取出所有保护件，缓慢打开截止阀直至达到正常工况并检查是否泄漏。
备件
图中实线部分所示为可供备件，虚线部分为不可供备件。
PN16 版本可供备件
| 备件 | 适用口径 | 数量 |
|---|---|---|
| 过滤网（注明材料、孔径或目数和口径） | — | — |
| 盖垫片 | DN15–DN100 | 3 件套 |
| 盖垫片 | DN125–DN200 | 1 件 |
| EC1935/2004 盖垫片 | DN15–DN100 | 3 件套 |
ANSI 150 版本可供备件
| 备件 | 适用口径 | 数量 |
|---|---|---|
| 过滤网（注明材料、孔径或目数和口径） | — | — |
| 盖垫片 | ½"–8" | 3 件套 |
建议拧紧力矩
PN16 版本
| 序号 | 口径 | 数量 | 对边宽度 (A/F) / 螺栓尺寸 | Nm |
|---|---|---|---|---|
| 5 | DN15 和 DN20 | 4 | 13 A/F / M8×20 | 15–20 |
| 5 | DN25 | 4 | 13 A/F / M8×20 | 15–20 |
| 5 | DN32 和 DN40 | 4 | 13 A/F / M8×20 | 15–20 |
| 5 | DN50 | 4 | 16 A/F / M10×25 | 22–25 |
| 5 | DN65 | 4 | 17 A/F / M10×30 | 22–25 |
| 5 | DN80 | 6 | 17 A/F / M10×30 | 22–25 |
| 5 | DN100 | 6 | 18 A/F / M12×35 | 50–60 |
| 5 | DN125 | 8 | 19 A/F / M12×40 | 50–60 |
| 5 | DN150 | 8 | 19 A/F / M12×40 | 50–60 |
| 5 | DN200 | 8 | 24 A/F / M16×50 | 100–110 |
ANSI 150 版本
| 序号 | 口径 | 数量 | 对边宽度 (A/F) / 螺栓尺寸 | Nm (lbf ft) |
|---|---|---|---|---|
| 5 | ½" | 4 | 13 A/F / M8×20 | 15–20 (11–15) |
| 5 | ¾" | 4 | 13 A/F / M8×20 | 15–20 (11–15) |
| 5 | 1" | 4 | 13 A/F / M8×20 | 15–20 (11–15) |
| 5 | 1¼" | 4 | 13 A/F / M8×20 | 15–20 (11–15) |
| 5 | 1½" | 4 | 13 A/F / M8×20 | 15–20 (11–15) |
| 5 | 2" | 4 | 16 A/F / M10×25 | 22–25 (16–18) |
| 5 | 2½" | 4 | 17 A/F / M10×30 | 22–25 (16–18) |
| 5 | 3" | 6 | 17 A/F / M10×30 | 22–25 (16–18) |
| 5 | 4" | 6 | 18 A/F / M12×35 | 50–60 (36–44) |
| 5 | 5" | 8 | 19 A/F / M12×40 | 50–60 (36–44) |
| 5 | 6" | 8 | 19 A/F / M12×40 | 50–60 (36–44) |
| 5 | 8" | 8 | 24 A/F / M16×50 | 100–110 (73–80) |
处置
本产品可循环使用，处置得当不会对环境造成危害。
订购说明
PN16 版本例： 1 – 斯派莎克 DN40 Fig 3616 过滤器，BS 4504 PN16 法兰连接，0.8 mm 孔径不锈钢滤网。
ANSI 150 版本例： 1 – 斯派莎克 1½" Fig 3616 过滤器，ANSI 150 法兰连接，0.8 mm 孔径不锈钢滤网。
备件订购例： 1 – 不锈钢过滤网，0.8 mm 孔径，用于 DN50 斯派莎克 Fig 3616 过滤器 PN16 法兰连接。
