面板安装
产品概述
斯派莎克 Spirax Sarco GS-X 系列面板安装式可编程单回路 PID 控制器专为优化热处理和其他工艺应用的生产产量而设计。这些控制器是数字化工业 4.0 和“工业物联网”(IIoT) 应用的理想组件，提供精确、可重复的控制和测量性能。

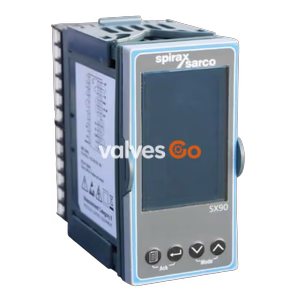

GS-X1 和 GS-X2 分别是 SX80 和 SX90 系列的理想替代产品，在现代化的封装中提供了更高级的功能。
主要特征
- 增强型 PID 控制：具有快速响应和极小超调的切断 (Cutback) 功能。
- 高精度输入：0.1% 的输入精度，符合 AMS2750F 和 CQI-9 的精度要求。
- 原生以太网：带 RJ45 连接器的高速以太网，支持 Modbus TCP、EtherNet/IP 和 BACnet 协议。
- 灵活的 I/O：功能模块丰富，包含数学、逻辑和高级控制（可选）。
- 设定点程序器：支持多达 20 段升温/保温程序。
- 冲洗防护：前面板密封等级达到 IP66/NEMA 12（可选可冲洗面板）。
技术参数
环境规格
- 工作温度：0 至 55°C (32 至 131°F)
- 储存温度：-20 至 +70°C (-4 至 158°F)
- 湿度：5% 至 90% RH，无冷凝
- 环境：无腐蚀性，无爆炸性
- 海拔高度：< 2000 米 (6562 英尺)
电源供电
- 控制器电压：
- 100-230Vac +/- 15%, 48 至 62Hz
- 24Vac +10%/-15%, 48 至 62Hz 或 24Vdc +20%/-15%
- 功率消耗：
- GS-X1：6W
- GS-X2/GS-X3：9W

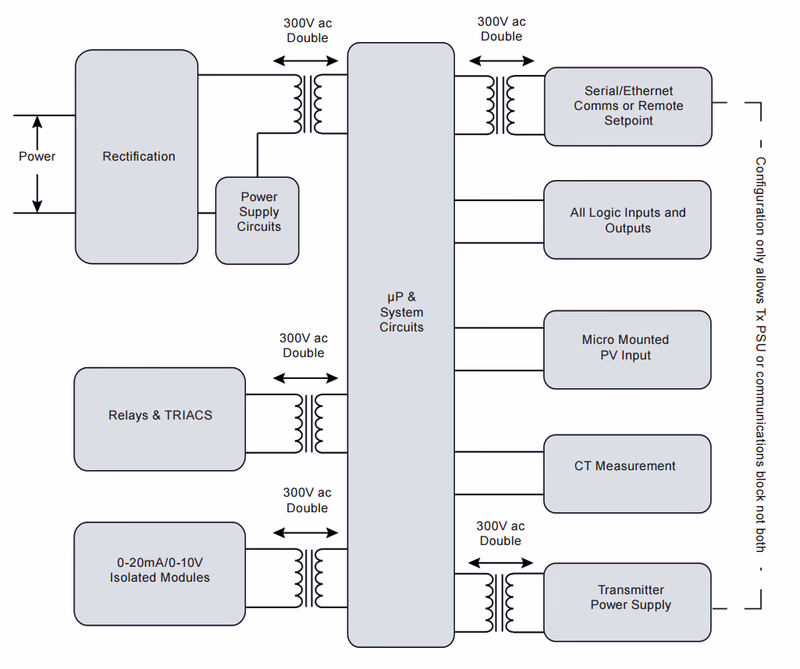

输入与输出规格
GS-X 系列提供高度可配置的 I/O 模块，以适应各种工艺需求：
- 通用输入：支持热电偶 (K, J, N, R, S, B, L, T)、Pt100/Pt1000 RTD、4-20mA、0-20mA、0-10V 以及氧化锆探头。
- 可选模块：
- A 型继电器输出
- 逻辑 I/O
- DC 模拟输出
- 三端双向可控硅 (TRIAC) 输出
- 通信接口：
- Modbus TCP/RTU
- BACnet
- EtherNet/IP
- EIA-485 / EIA-422 / EIA-232
尺寸与重量
| 型号 | 开孔尺寸 | 重量 |
|---|---|---|
| GS-X1 | 45 x 45 mm (-0.0 +0.6) | 250 g |
| GS-X2 | 92 x 45 mm (-0.0 +0.8) | 350 g |
| GS-X3 | 92 x 92 mm (-0.0 +0.8) | 420 g |

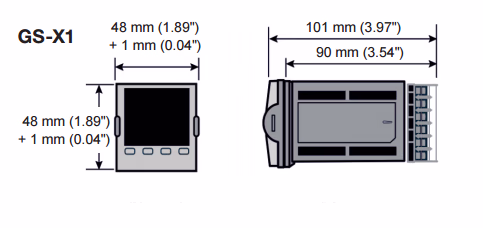

GS-X1 尺寸图
GS-X2 尺寸图
GS-X3 尺寸图
接线与端子
控制器采用模块化端子布局。请务必根据技术文档中提供的接线图进行正确接线。
GS-X1 端子布局

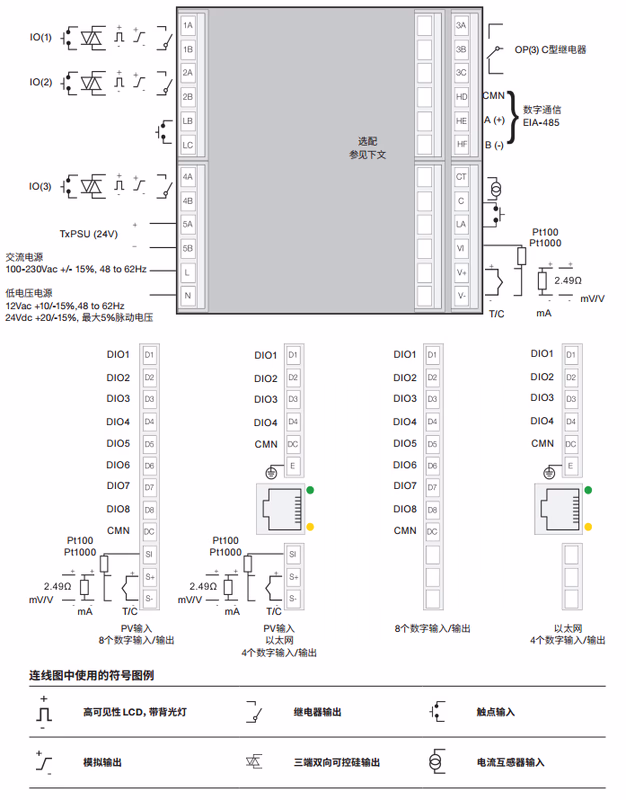

GS-X2/GS-X3 端子布局
操作指南
GS-X 系列采用多级访问系统，以确保安全性和易用性：
- Level 1 & 2：操作员级别，用于日常操作。Level 2 密码：0002。
- Level 3：主管级别，用于 PID 参数调整和设定点限制。密码：0003。
- 配置级 (ConF)：完整访问仪器配置。密码：0004。
PID 参数设定
- 进入 Level 2。
- 按循环键找到
PB.H(比例带)、TI(积分时间)、TD(微分时间) 进行修改。
传感器量程修改
- 进入 ConF。
- 找到
A1->mAIN->RNG.HI(量程上限) 和RNG.LO(量程下限) 进行调整。
备份与配置
可使用 USB 备份电缆进行桌面配置和备份，该电缆即使在没有外壳的情况下也能为仪器供电。iTools 软件提供了一个全面的图形界面，用于快速备份和参数配置。
