面板安装
简介
SX90 为 1/8 DIN 面板安装式控制器，适用于具有固定预设定点系统的常量设定点控制。控制器有多种输入和输出，使用 PID 控制工业过程。SX90 控制器与斯派莎克的气动/电动控制阀、电子和电气设备配套使用。
替代产品提示
SX90 系列已被全新一代 GS-X2 可编程过程控制器所替代，新产品在现代化的封装中提供了更高级的功能。
产品特点
- 通用输入: 热电阻、热电偶、mA 和 mV
- 通用输出: VMD (阀门马达驱动)、连续 mA 和电压输出、用于开关控制的继电器和逻辑信号
- 辅助电源: 用于需要 24 Vdc 的外部变送器
- 设定点: SX90 可以本地设定、远程设定，或者从 4 个设定点中选择
- 斜坡: 从一个设定点到另一个设定点之间的变化率，有两个独立的坡度（斜坡向上或斜坡向下）
- 远程设定点: 用于两个控制器的串级控制（主/从），或远程设定点控制
- 再传送功能: 用于过程值或设定值的再传送，或作为第二个模拟输出
- 事件报警: 4 个程序化继电器输出，用于偏差、区域和过程值报警
- 快速代码: 5 位的快速代码，控制器可以被简单地安装和调试
- 串口通信: 通过串口 RS485（5 线），最多可以连接 64 个控制器到管理系统
- 自动/手动: 通过键盘或者逻辑输入，可以切换自动模式和手动模式
- 逻辑输入: 3 个逻辑输入提供了多种选择功能
- 电位计输入: 用于反馈阀门位置
- 文本信息: 可以设置成滚动文本信息，能提醒用户注意过程状态
- 强制输出: 强制输出电平由仪表参数确定，可以由逻辑输入端或写入参数激活
- 分程控制功能: 可与 2 个阀门配合工作（分程控制）。请注意，此功能仅在 SX90 运行 1.05 或更高版本软件时可用（设备启动时将显示软件版本）。
认证
控制器符合 93/68/EEC 标准，符合电气设备必要的保护条件的 EN 61010-1:90 标准。
- EMC 排放标准: EN 61326-1: 1997 Class B (包括修正 A1、A2 和 A3)
- EMC 免疫标准: EN 61326-1: 1997 工业地点 (包括修正 A1、A2 和 A3)

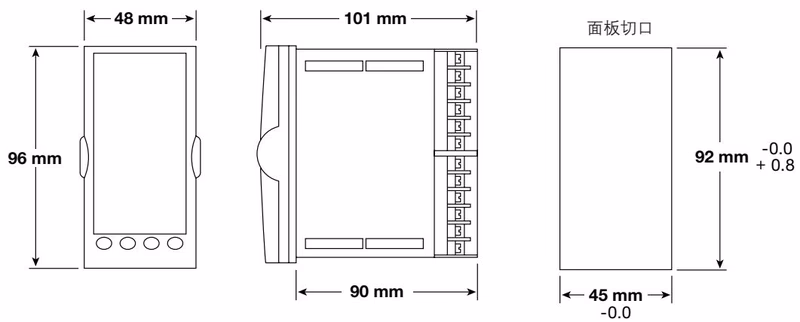

尺寸 (近似值 mm)
技术参数
整体技术参数
| 参数 | 数值 |
|---|---|
| 安装方式 | 面板安装 1/8 DIN |
| 电源 | 85-265 Vac，最大功率 9W |
| 电气连接 | 螺丝连接端子 |
| 封装等级 | IP65 - 从前面板插入，NEMA 4X |
| 工作温度/湿度 | 温度 0-55°C，湿度 5%-85% |
| 环境 | 不能用于爆炸或腐蚀环境 |
| 电磁兼容 (EMC) | EN 61326 |
| 电气安全 BS EN 61010 | 安装类别 Ⅱ |
| 重量 | 350g |
| 认证 | CE |
过程变量输入
| 参数 | 数值 |
|---|---|
| 校正精度 | < ±0.25%（±1 最低有效数位 LSD） |
| 分辨率 | < 0.5 μV（1.6s 滤波） |
| 输入滤波 | 关闭到 59.9s |
| RTD | 三线制 PT100，DIN 43760 |
| 指示灯电流 | 0.2 mA |
| 通用线性 mA | 4-20 mA，0-20 mA，使用外部分流电阻 2.49 Ω |
| 线性输入范围 | -10-80 mV |
| 热电偶 | K、J、N、R、S、B、L、T、C，自定义 |
| 采样频率 | 4 Hz（250 ms） |
| 冷端精度 | < ±1°C，在环境温度 25°C 时 |
| 线性 mA 精度 | < 0.1% 读数 |
| 输入阻抗 | 100 MΩ |
| 设定点数量 | 3 点加远程设定点 |
| 用户校正 | 两点增益和偏移 |
变送器电源
| 参数 | 数值 |
|---|---|
| 绝缘 | 300 Vac 双绝缘 |
| 输出电压 | 18V ±15% |
| 电流 | 最大 30 mA |
| 负载调节 | < 1V，25 mA |
控制作用
| 参数 | 数值 |
|---|---|
| 比例带 | 1-9999 工程单位，0.01-300%，0.1-3000 |
| 积分时间 | 关闭-9999 |
| 微分时间 | 关闭-9999 |
| 错误带 | 一次性调谐或固有频率调谐。控制器会根据过程条件自动选择最佳方式 |
| 自动调谐 | 滞后 0.01-300.0 或 0.1-3000 工程单位 |
| 开关控制 | 1-9999 工程单位，0.01-300%，0.1-3000 |
| 消减 | 在关键过程中，超调最小化 |
| 自动/手动模式 | 从键盘选择 |
| 分程控制 | 2 个参数分别定义：阀门 1 全开和阀门 2 启动 |
继电器输出
| 参数 | 数值 |
|---|---|
| 绝缘 | 300 Vac 双绝缘 |
逻辑输入 (x3)
| 参数 | 数值 |
|---|---|
| 触点闭合 | 打开 > 1200 Ω，关闭 < 300 Ω |
通信
| 参数 | 数值 |
|---|---|
| 绝缘 | 300 Vac 双绝缘 |
| 硬件 | EIA 485 5 线（EIA 422 兼容） |
| 协议 | Modbus RTU Slave |
远程设定点输入
| 参数 | 数值 |
|---|---|
| 绝缘 | 300 Vac 双绝缘 |
| 校正精度 | < ±0.25%（±1 最低有效数位 LSD） |
| 采样频率 | 4 Hz（250 ms） |
| 分辨率 | > 14 bits - 0.5 mV（0-10 V 输入），2 μA（4-20 mA） |
| 输入阻抗 | > 222 kΩ（电压），> 2.49 Ω（电流） |
| 线性输入范围 | 0-10 V，0-20 mA |
| 输入滤波 | 关闭到 59.9s |
| 零点偏移 | 全范围内用户调节 |
| 用户校正 | 两点增益和偏移 |
电位计输入
| 参数 | 数值 |
|---|---|
| 电位计电阻范围 | 100-10 kΩ |
| 励磁电压 | 0.46-0.54 V |
| 分辨率 | 0.006% 范围内（> 14 Bits） |
| 采样率 | 1 Hz |
| 短路电位计探测 | < 25 Ω |
| 开路电位计探测 | > 2 MΩ |
| 开路弧刷探测 | > 5 MΩ |
| 触点等级 | 最大 2 A 在 264 Vac 电阻 |
注意：当继电器使用共用接线端时，每个接线端最大 2 A 的电流。（对于 AB 接线端，最大 2 A。）
输出
| 输出 | 说明 |
|---|---|
| 输出 1 | SPST 常开触点 |
| 输出 2 | 0-20 mA，4-20 mA，300 Vac 双绝缘，13.5 bits 分辨率（< 550 Ω） |
| 输出 3 | 0-20 mA，4-20 mA，300 Vac 双绝缘，13.5 bits 分辨率（< 550 Ω） |
| 输出 4 | 完全改变的继电器触点 |
| 输出 5 和 6 (VMD) | 2 SPST 互锁常开触点 |

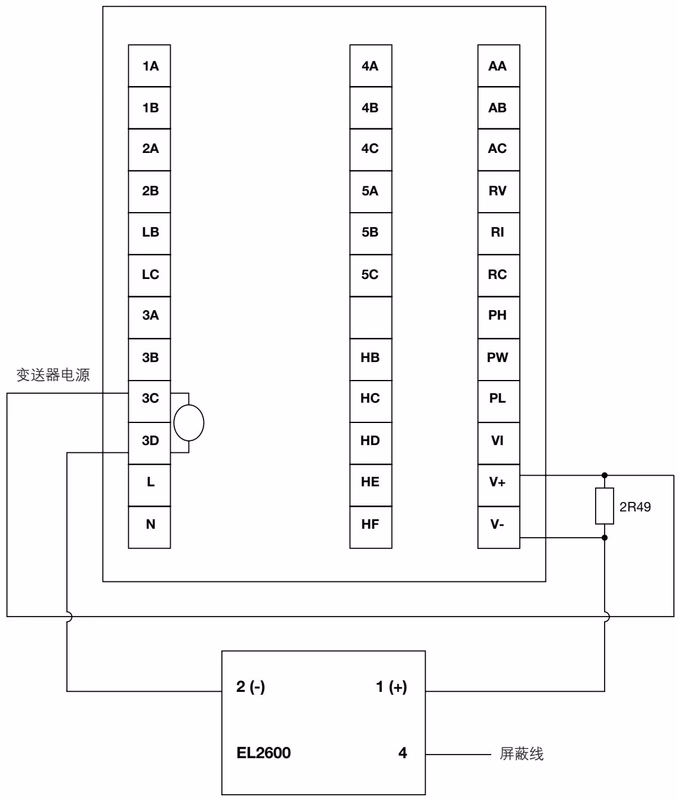

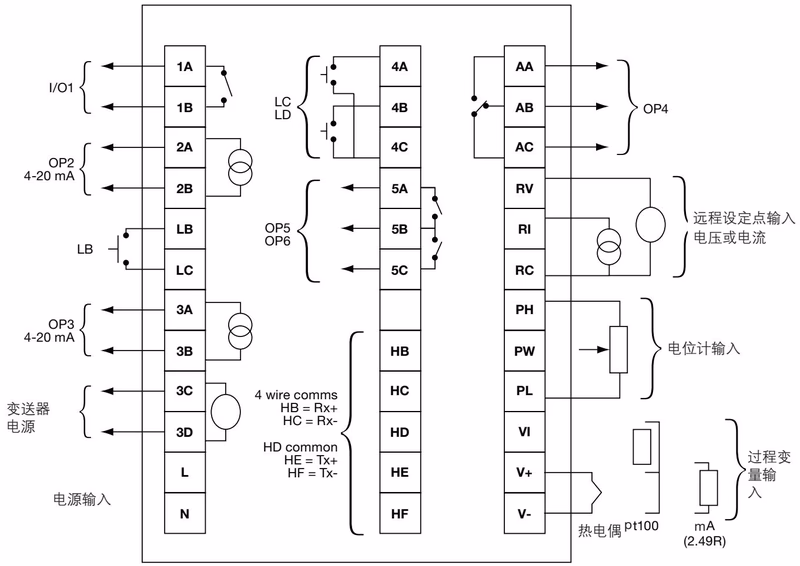

接线图
安全注意
由随机提供的安装调试说明规定了只有合适的专业人士进行合理的安装、调试、使用和维护，才能保证控制器的安全操作。公司的安全人员有责任保证去理解和遵守安装调试说明中的产品参数和安全信息。
订购说明
例： 1 个斯派莎克 SX90 过程控制器。
