产品概述

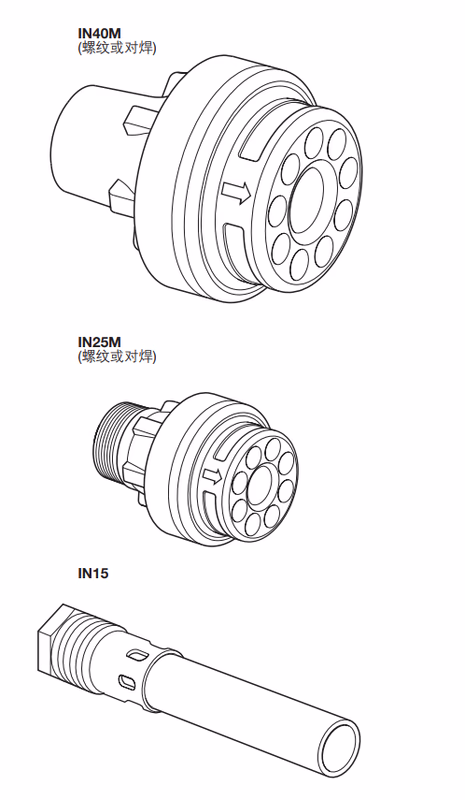

斯派莎克 Spirax Sarco IN15、IN25M、IN40M 系列蒸汽喷射器，通过蒸汽喷射作用将液体从环形孔吸入并混合，加热后的流体喷入水箱，同时形成循环确保充分混合，避免温度分层。产品设计紧凑，适用于水及其他流体的蒸汽加热场景，尤其适合锅炉给水加热和除氧应用。三种不同口径的型号可覆盖广泛流量需求，当单台流量不足时，支持两台或多台平行安装使用。
主要特点
产品优势
- 材质优异：采用奥氏体不锈钢 ASTM A351 CF3M，耐腐蚀性能优异
- 功能集成：同时实现加热、混合与循环三大功能，无需额外辅助设备
- 结构可靠：无运动部件设计，运行可靠，维护成本低
- 运行平稳：噪声和振动最小化，运行平稳
- 安装灵活：支持直接安装在水箱壁或通过管道接入，多种连接方式可选
- 适配性强：三种口径型号，可单装或多台组合安装，满足不同流量需求
技术参数
压力温度限制
| 项目 | 规格值 |
|---|---|
| 本体设计等级 | PN25 |
| 最小工作压力 | 0.5 bar g |
| 最大饱和蒸汽条件 | 17 bar g @ 207 °C |
| 最高加热温度（开式水箱） | 90 °C |
材质
| 部件 | 材质 |
|---|---|
| 本体 | 奥氏体不锈钢 ASTM A351 CF3M |

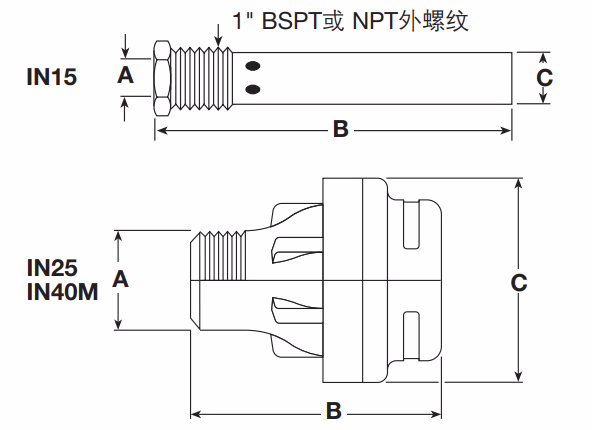

尺寸和重量
| 型号 | 接口规格 | A（接口类型） | B（mm） | C（mm） | 重量（kg） |
|---|---|---|---|---|---|
| IN15 | ½"内螺纹/1"外螺纹 | BSPT 或 NPT | 205 | 28 | 0.4 |
| IN25M | 1"外螺纹/对焊 | BSPT/NPT 或 1" Schedule 80 对焊 | 84 | 71 | 0.8 |
| IN40M | 1½"外螺纹/对焊 | BSPT/NPT 或 1½" Schedule 80 对焊 | 115 | 88 | 1.6 |
连接方式规格
| 型号 | BSPT 外螺纹 | NPT 外螺纹 | 对焊规格 |
|---|---|---|---|
| IN15 | 1" | 1" | - |
| IN25M | 1" | 1" | 1" Schedule 80 |
| IN40M | 1½" | 1½" | 1½" Schedule 80 |
流量参数
选型说明
蒸汽喷射器选型需依据蒸汽流量，下表为开式水箱（深度 3m）条件下，不同系统压力各型号的饱和蒸汽流量数据，未列出的值可通过线性插值计算。
IN15 流量参数
| 系统压力（bar g） | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 11 | 20 | 48 | 66 | 84 | 102 | 120 | 138 | 156 | 174 |
| 系统压力（bar g） | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 192 | 210 | 228 | 246 | 264 | 282 | 300 | 318 |
IN25M 流量参数
| 系统压力（bar g） | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 75 | 135 | 175 | 280 | 350 | 410 | 500 | 580 | 640 | 700 |
| 系统压力（bar g） | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 765 | 830 | 900 | 975 | 1045 | 1095 | 1170 | 1225 |
IN40M 流量参数
| 系统压力（bar g） | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 222 | 400 | 580 | 805 | 970 | 1125 | 1295 | 1445 | 1620 | 1820 |
| 系统压力（bar g） | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
|---|---|---|---|---|---|---|---|---|
| 饱和蒸汽流量（kg/h） | 1950 | 2250 | 2370 | 2595 | 2710 | 2815 | 3065 | 3200 |
安装说明
安装基本要求
安装注意事项
- 安装位置：应安装在水箱较低位置，优选中线处，水平喷射蒸汽
- 管道布置：管道可在水箱内或外安装，蒸汽管道必须固定牢固，防止振动和水箱壁应力
- 螺纹密封：建议在螺纹接口使用合适的粘合剂
- 安装间距：两个喷射器之间、喷射器与水箱壁之间至少保持 150mm 距离，喷射器出口应尽可能远离水箱壁
管道口径选择
单台喷射器使用与喷射器口径相同的管道（如 IN25M 配 25mm 管道）；多台组合时按以下要求选择：
| 喷射器数量 | 型号 | 最小管径（mm） |
|---|---|---|
| 2 | IN15 | 20 |
| 2 | IN40M | 65 |
| 3 | IN40M | 80 |
提示
- 详细安装和维修指南随产品提供，安全信息详见 IM-GCM-10
- 蒸汽压力在喷射器中会大幅降低，控制阀尺寸需匹配，过小或过大均会导致喷射和混合效果不佳
系统组合示例
自作用控制系统组合
说明
下表为开式水箱场景下，喷射器、阀与控制器组合的饱和蒸汽流量参考值（部分组合可能因市场差异不适用）。
IN15 系统组合
| 配置项 | IN15×1 | IN15×2 |
|---|---|---|
| 阀型号 | BX6 DN15 | SB DN15 |
| 阀 Kv 值 | 1.65 | 2.58 |
| 控制器 | 自作用控制系统，2m 毛细管，量程 1：20°C-110°C | 自作用控制系统，2m 毛细管，量程 1：20°C-110°C |
| 蒸汽压力 2 bar g（kg/h） | 47 | 82 |
| 蒸汽压力 4 bar g（kg/h） | 78 | 140 |
| 蒸汽压力 6 bar g（kg/h） | 109 | 195 |
| 蒸汽压力 8 bar g（kg/h） | 142 | 236 |
| 蒸汽压力 10 bar g（kg/h） | 171 | 310 |
| 蒸汽压力 12 bar g（kg/h） | 201 | 365 |
| 蒸汽压力 13 bar g（kg/h） | 218 | 393 |
IN25M 系统组合
| 配置项 | IN25M×1 |
|---|---|
| 阀型号 | SB DN20 |
| 阀 Kv 值 | 3.81 |
| 控制器 | 自作用控制系统，2m 毛细管，量程 1：20°C-110°C |
| 蒸汽压力 2 bar g（kg/h） | 110 |
| 蒸汽压力 4 bar g（kg/h） | 200 |
| 蒸汽压力 6 bar g（kg/h） | 280 |
| 蒸汽压力 8 bar g（kg/h） | 360 |
| 蒸汽压力 10 bar g（kg/h） | 450 |
IN40M 系统组合
| 配置项 | IN40M×1 | IN40M×2 | IN40M×3 |
|---|---|---|---|
| 阀型号 | KB51 DN25 | KC51 DN40 | KC51 DN50 |
| 阀 Kv 值 | 9.8 | 16.48 | 34.0 |
| 控制器 | 自作用控制系统，2m 毛细管，量程 2：40°C-105°C | 自作用控制系统，2m 毛细管，量程 2：40°C-105°C | 自作用控制系统，2m 毛细管，量程 2：40°C-105°C |
| 蒸汽压力 2 bar g（kg/h） | 350 | 580 | 1150 |
| 蒸汽压力 4 bar g（kg/h） | 550 | 1000 | 1750 |
| 蒸汽压力 6 bar g（kg/h） | 750 | 1400 | 2525 |
| 蒸汽压力 8 bar g（kg/h） | 1000 | 1750 | 3200 |
| 蒸汽压力 10 bar g（kg/h） | 1200 | 2075 | 3800 |
| 蒸汽压力 12 bar g（kg/h） | - | 2500 | 4500 |
| 蒸汽压力 13 bar g（kg/h） | - | 2675 | 5000 |
电气/气动控制系统组合
说明
采用 KE71/KE73 系列阀门，搭配 PN/AEL 执行器、EP5 定位器等组件的系统流量参考值。
IN15 电气/气动系统组合
| 配置项 | IN15×1 | IN15×2 |
|---|---|---|
| 阀口径 | DN15 | DN15 |
| 阀 Kv 值 | 1.6 | 4 |
| 蒸汽压力 2 bar g（kg/h） | 47 | 96 |
| 蒸汽压力 4 bar g（kg/h） | 78 | 168 |
| 蒸汽压力 6 bar g（kg/h） | 109 | 240 |
| 蒸汽压力 8 bar g（kg/h） | 142 | 312 |
| 蒸汽压力 10 bar g（kg/h） | 171 | 384 |
| 蒸汽压力 12 bar g（kg/h） | 201 | 456 |
| 蒸汽压力 13 bar g（kg/h） | 218 | 492 |
IN25M 电气/气动系统组合
| 配置项 | IN25M×1 |
|---|---|
| 阀口径 | DN15 |
| 阀 Kv 值 | 4 |
| 蒸汽压力 2 bar g（kg/h） | 110 |
| 蒸汽压力 4 bar g（kg/h） | 200 |
| 蒸汽压力 6 bar g（kg/h） | 280 |
| 蒸汽压力 8 bar g（kg/h） | 360 |
| 蒸汽压力 10 bar g（kg/h） | 450 |
| 蒸汽压力 12 bar g（kg/h） | 650 |
| 蒸汽压力 13 bar g（kg/h） | 750 |
IN40M 电气/气动系统组合
| 配置项 | IN40M×1 | IN40M×2 | IN40M×3 |
|---|---|---|---|
| 阀口径 | DN25 | DN32 | DN50 |
| 阀 Kv 值 | 10 | 16 | 36 |
| 蒸汽压力 2 bar g（kg/h） | 350 | 580 | 1150 |
| 蒸汽压力 4 bar g（kg/h） | 550 | 1100 | 1750 |
| 蒸汽压力 6 bar g（kg/h） | 750 | 1400 | 2525 |
| 蒸汽压力 8 bar g（kg/h） | 1000 | 1750 | * |
| 蒸汽压力 10 bar g（kg/h） | 1200 | 2075 | * |
| 蒸汽压力 12 bar g（kg/h） | 1650 | * | * |
| 蒸汽压力 13 bar g（kg/h） | 1750 | * | * |
注意
- 表中 * 表示需与当地斯派莎克 Spirax Sarco 工程师联系确认
- 上述系统组合数据为经验值，不建议用于关键设备
订购说明
订购须知
订购时需明确产品型号、连接方式（螺纹类型/对焊规格）等关键信息。
订购示例：斯派莎克 Spirax Sarco IN25M 蒸汽喷射器，螺纹 1" BSPT，奥氏体不锈钢 ASTM A351 CF3M
