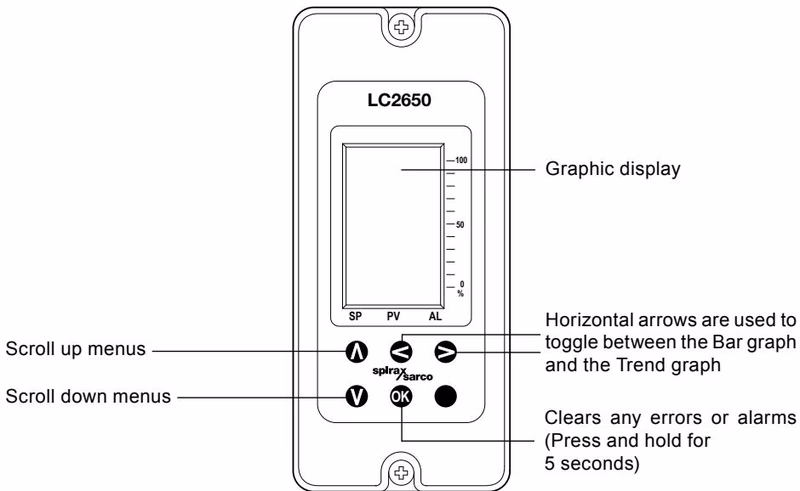

斯派莎克（Spirax Sarco）LC2650 是一款专为导电液体设计的液位控制器，为锅炉、水箱和容器提供精确的开关或调节控制。该产品的工作限制可达 32 bar @ 239°C，并要求流体的最小电导率为 5 μS/cm。控制器配备高对比度液晶图形显示屏，五个操作按钮可实现便捷的菜单导航与参数设置。

系统功能与应用

LC2650 将输入信号与用户设定的控制点进行比较，通过以下策略实现液位控制：

• 开关操作： 适用于泵或电磁阀的启停控制，提供两路报警输出和隔离的液位输出。
• 调节控制： 支持阀门马达驱动（VMD）或 4-20 mA 调节信号。
• 两元或三元控制： 可接入蒸汽流量计反馈信号和给水量前馈信号，补偿锅炉汽包水位波动（虚假水位现象）和给水量变化，实现更平稳的控制。

监视与显示界面

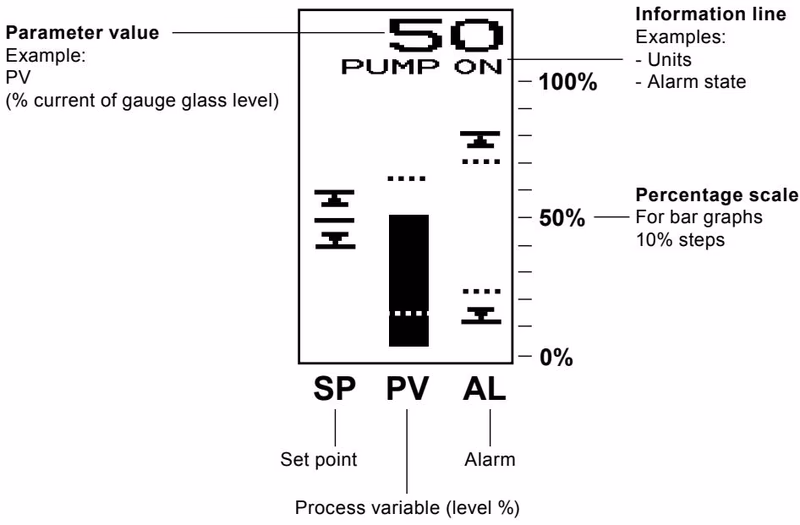

显示屏分为三个区域：显示过程变量的大数字区、显示操作状态和报警的信息行，以及显示水位百分比（相对于视镜高度）的三个条形图。趋势图功能可记录一段时间内的液位变化。

通讯与诊断特性

• RS485/Modbus： 支持通过二线或四线网络远程访问及修改参数。
• 红外通讯： 允许在相邻的斯派莎克控制器之间通过红外光束交换数据，无需繁琐接线。
• 测试菜单： 提供诊断功能，可在面板上直接测量输入信号或强制设置输出状态，极大地方便了调试与维护。

安装要求

产品必须垂直安装，并应安装在符合 IP54 或 NEMA 类型要求的工业控制面板或防火外壳内。支持以下三种安装方式：

1. DIN 导轨： 使用随附卡扣固定在 35 mm 导轨上。
2. 底板安装： 直接螺栓固定在控制柜背板。
3. 面板安装： 嵌入式安装在控制面板上，配合密封垫圈可达 IP65 前面板防护等级。

调试安全性

为了防止误操作，调试模式受密码保护。出厂默认密码为 7452，建议在安装完成后由合格的技术人员妥善管理。

技术参数摘要

参数名称	技术指标
电源电压	110 V 至 240 Vac (50/60 Hz)
消耗功率	最大 7.5 W
适用介质	导电液体 (最小电导率 5 μS/cm)
工作限制	最大 32 bar @ 239°C
继电器触点	2 路单极转换，3A @ 250 Vac
信号再输出	隔离 4-20 mA (1% FSD 分辨率)
外壳材质	聚碳酸酯壳体，硅橡胶按键
