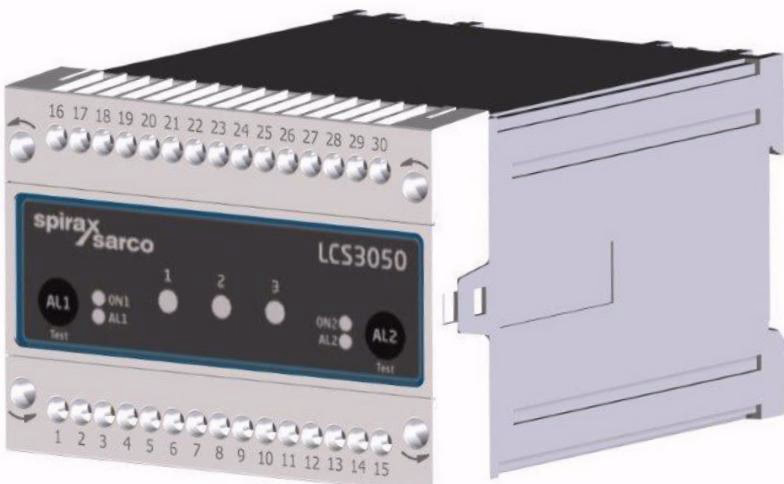

斯派莎克 Spirax Sarco LCS3050 液位开关与液位探头 LP40 配合使用，作为低水位限制系统，在蒸汽锅炉和（加压）热水设备中达到预定低水位时切断加热装置并打开安全电路。它提供单探头或双探头版本。设备组合 LP40 + LCS3050 对应于安全完整性等级 (SIL) 为 3 级的 B 类子系统。

安全信息

液位限制器是安全装置。本设备的接线端子排在运行期间带电！在安装、拆卸或连接接线端子排之前，一定要切断本设备的电源。根据欧洲指令 2014/34/EU，液位开关 LCS3050 不能用于潜在爆炸区域。

指令和标准

• PED 2014/68/EU: 通过了 EN12952/EN 12953 的欧盟型式认证。
• 功能安全符合 IEC 61508: 仅当与液位探头 LP40 结合使用时才符合认证要求 (SIL 3)。
• VdTÜV 公告 "Wasserstand 100": 获得了用于锅炉的液位控制器和限位装置的型式认证。
• 低电压和 EMC: 符合低电压指令 2014/35/EU 和 EMC 指令 2014/30/EU 的要求。

功能

当液位低于低液位时，液位探头暴露在外，液位开关触发低液位报警。断电延时（3秒）结束后，液位开关的两个输出触点将打开加热的安全回路。 一个自检程序监控液位开关和液位探头的安全功能。在发生故障时，安全回路会立即断开，并停止加热。

机械安装

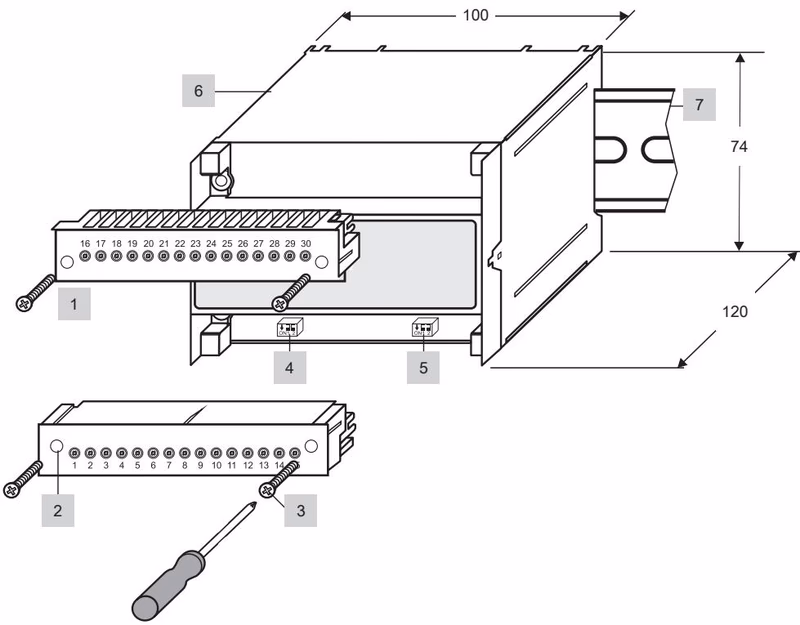

液位开关 LCS3050 被固定在控制柜中的 TH 35 (EN 60715) 型支撑导轨上面。可选购 BHC 大型面板适配器，使控制器能够安装在控制柜门中。

电气安装

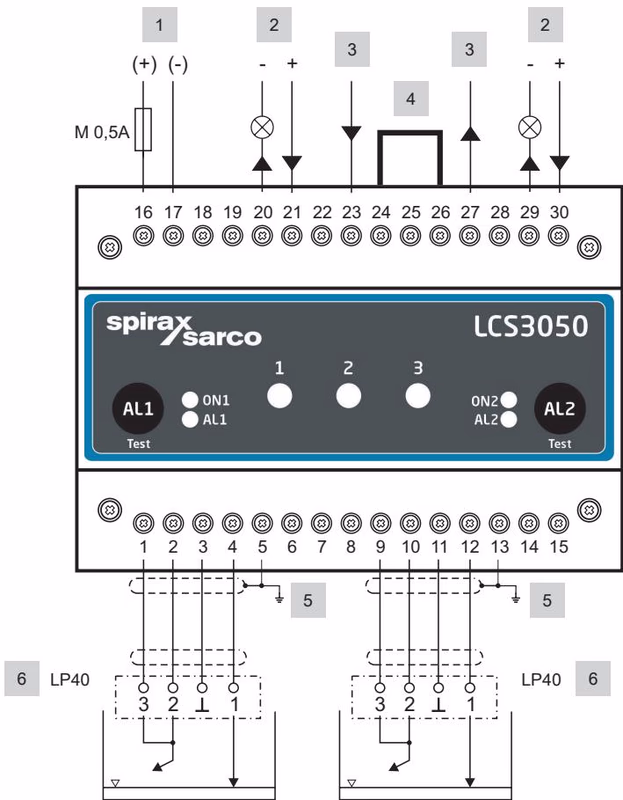

为液位开关 LCS3050 提供一个外供半延迟保险丝 0.5 A。将加热安全回路连接到端子 23、24 和 26、27。根据 EN 12952 / EN 12953 用作液位限制器时，通过在端子 24 和 26 之间添加有线链路来连接两个监控通道的输出触点。

TIP

将屏蔽连接到端子 5 和 13 以及控制柜中的中央接地点 (CEP)。

技术信息

参数	值
电源电压	24 Vdc +/- 20%
功耗	7 W
响应延迟	3 秒
安全回路	2 个无源触点, 6 A 250 Vac/30 Vdc cos φ = 1
信号输出	2 个用于瞬时外部信号的无源输出, 24 Vdc, 最大 100 mA
环境温度	运行期间: -10 °C 至 55 °C
防护等级	外壳: IP 40, 接线端子排: IP 20
重量	约 0.5 kg
