产品概述
UTDS46M 是一款可在车间维护的不锈钢热动力式蒸汽疏水阀，适用于最高 46 bar g 的小排量疏水工况。产品内置过滤网、排空气装置、隔热罩和可更换阀座，通过两枚螺钉与配套管道连接器连接，便于快速安装和更换。
产品特点
- 阀体和阀盖均采用不锈钢，适合高温蒸汽工况
- 内置过滤网，降低杂质进入内部机构的风险
- 内置排空气装置，有利于启动排气
- 阀盖、阀座和阀片组件可更换，便于车间维护
- 可选配 BDV2 一体式排污阀改装组件
标准与证书
产品符合欧盟压力设备指令 2014/68/EU。
如在订货时提出要求，可提供 EN 10204 3.1 证书。
管道连接器选项
UTDS46M 需与旋转式管道连接器配套使用。技术资料列出的连接器选项如下：
| 连接器 | 说明 | 等级 | 资料编号 |
|---|---|---|---|
| PC10HP | 直通式连接器 | ASME Class 600 | TI-P128-10 |
| PC3 | 带 1 个活塞隔离阀的直通式连接器 | ASME Class 600 | TI-P128-02 |
| PC4 | 带 2 个活塞隔离阀的直通式连接器 | ASME Class 600 | TI-P128-03 |
完整组件的最终压力和温度极限由所选连接器及端部连接形式共同决定。

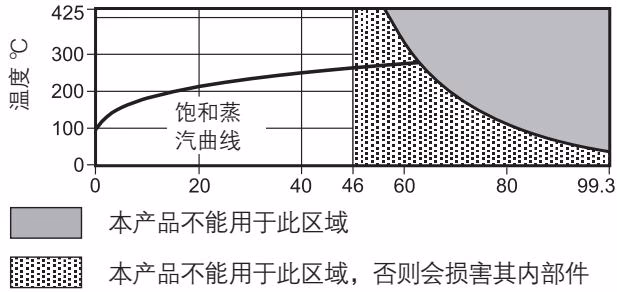

压力 / 温度限制
图中灰色区域表示产品不得在该区域使用；带点状阴影的区域表示若在该区域使用，可能损坏内部零件。
| 参数 | 公制 |
|---|---|
| 阀体设计条件 | ASME Class 600 |
| PMA 最大允许压力 | 99.3 bar g @ 38°C |
| TMA 最大允许温度 | 425°C @ 56 bar g |
| 最低允许温度 | -40°C |
| PMO 最大工作压力 | 46 bar g @ 425°C |
| TMO 最大工作温度 | 425°C @ 46 bar g |
| 最低工作压力 | 1.5 bar g |
| 最低工作温度 | 0°C |
| 说明 | 更低工作温度请咨询 Spirax Sarco |
| PMOB 最大工作背压 | 不超过上游压力的 80% |
| 最大冷态水压试验压力 | 149 bar g |

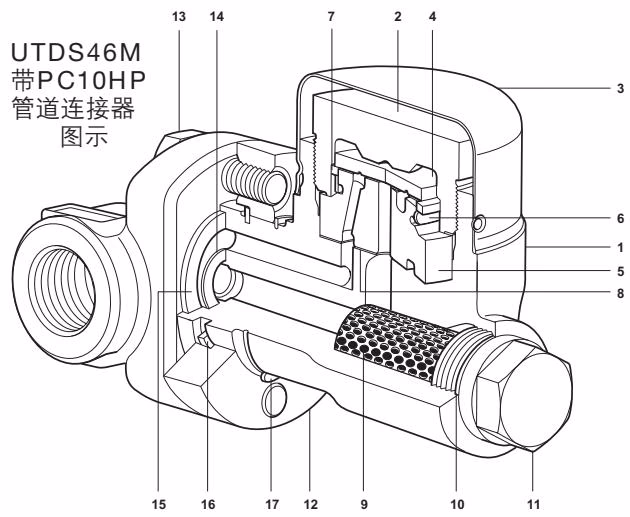

材质
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 不锈钢 | 1.4308 / ASTM A351 CF8 |
| 2 | 阀盖 | 不锈钢 | 1.4301 / ASTM A479 304 |
| 3 | 隔热罩 | 不锈钢 | EN 10088-1 1.4301 |
| 4 | 阀片 | 硬化钢 | 1.2379 |
| 5 | 阀座 | 硬化钢 | 1.2379 |
| 6 | 双金属环 | 双金属 | - |
| 7 | 支撑件 | 不锈钢 | AISI 304 |
| 8 | 阀座垫片 | 石墨箔 | - |
| 9 | 过滤网 | 不锈钢 | ASTM A478 316L |
| 10 | 过滤器盖垫片 | 不锈钢 | AISI 304 |
| 11 | 过滤器盖 | 不锈钢 | 1.4308 / ASTM A351 CF8 |
| 12 | 法兰 | 钢 - ELNP | ASTM A193 B7 |
| 13 | 螺钉 | 钢 | ASTM A193 B7 |
| 14 | 内垫片 | 石墨 / 不锈钢复合层 | AISI 316 strip |
| 15 | 外垫片 | 石墨 / 不锈钢复合层 | AISI 316 strip |
| 16 | 开口环 | 不锈钢 | ASTM A240 304 |
| 17 | 新月环 | 碳素弹簧钢 | - |
排量与尺寸
排量图给出了 0.3 至 46 bar 压差范围内的冷凝水排量。实际选型时应按现场压差核算。

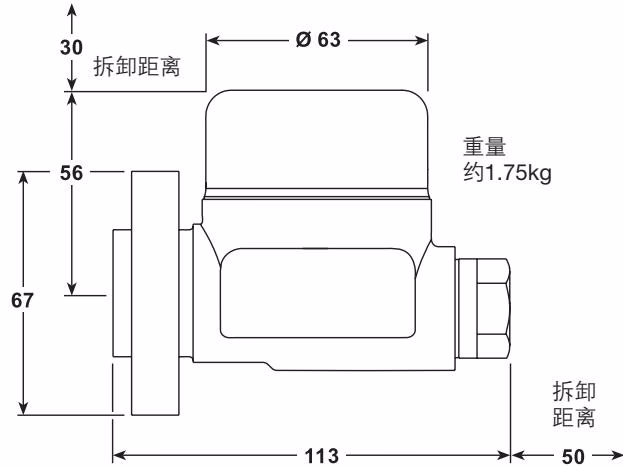

尺寸与重量
| 项目 | 数值 |
|---|---|
| 罩盖外径 | 63 mm |
| 总高度 | 67 mm |
| 主体参考高度 | 56 mm |
| 总长度 | 113 mm |
| 顶部拆卸距离 | 30 mm |
| 出口端拆卸距离 | 50 mm |
| 近似重量 | 1.75 kg |
安装与维护
完整安装维护要求请参见 IM-P187-05。
- 安装时应使阀片位于水平面，隔热罩位于顶部。
- 若排入有背压的冷凝水回收管线，建议安装止回阀。
- 若直接排向大气，建议安装扩散器。
- 为便于安全维护，建议在疏水阀前后设置隔离阀。

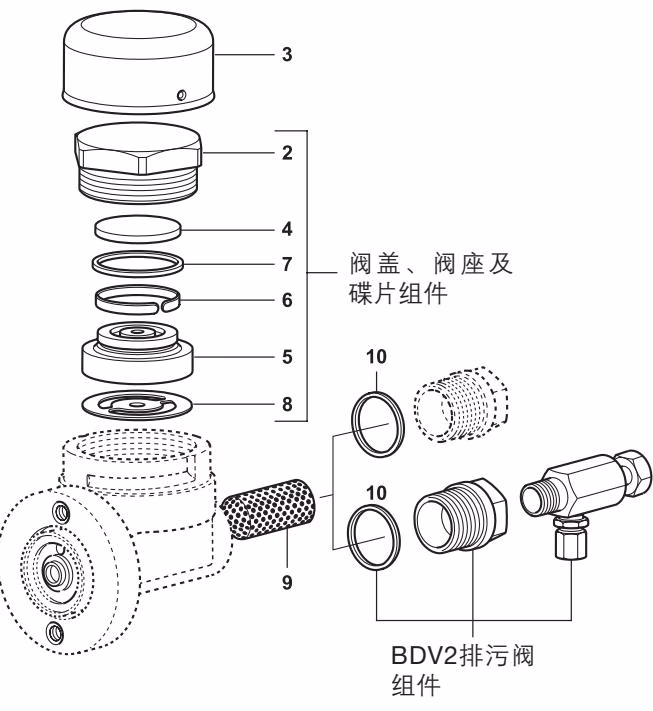

备件
图中实线部分为可供备件，虚线部分不作为备件提供。
| 可供备件 | 对应序号 |
|---|---|
| 隔热罩 | 3 |
| 阀盖、阀座及阀片组件 | 2, 4, 5, 6, 7, 8 |
| 过滤网 | 9, 10 |
| 垫片组（每包 3 套） | 8, 10 |
| 连接螺钉和垫片 | 13, 14, 15 |
| BDV2 排污阀改装组件 | - |
推荐紧固力矩
| 序号 | 部件 | 扳手尺寸 | 力矩 | 英制 |
|---|---|---|---|---|
| 2 | 阀盖 | 50 A/F | 400 N m | 295 lbf ft |
| 11 | 过滤器盖 | 24 A/F | 110 N m | 46.5 - 48.7 lbf ft |
| 13 | 连接螺钉 | 9/16 in A/F | 33 N m | 19 lbf ft |
备件订购说明
订购备件时，应按“可供备件”栏中的描述下单，并注明疏水阀型号及规格。
示例：1 - 用于 Spirax Sarco UTDS46M 热动力式蒸汽疏水阀的阀盖、阀座及阀片组件。
订货说明
UTDS46M 成套供货分为两部分，需分别订购：
- 旋转式管道连接器：PC10HP、PC3 或 PC4。
- UTDS46M 疏水阀本体，随附内外垫片和两枚连接螺钉，并装于保护盒内。
如需 BDV2 一体式排污阀等可选件，必须在订货时注明。
订货示例
1 台 Spirax Sarco PC10HP 旋转式管道连接器，承插焊连接。
1 台 Spirax Sarco UTDS46M 热动力式蒸汽疏水阀，带 BDV2 一体式排污阀，随附连接螺钉和垫片。
