TLV J3S-X-BV 是一款经久耐用的不锈钢自由浮球式蒸汽疏水阀，内置旁通阀，能快速排出换热器、空调等工艺设备在启动阶段产生的大量冷凝水。内置在阀盖上的手动球阀密封性能良好，可起到旁通排污功能，有效缩短设备启动时间。

该产品采用具有“故障常开”功能的热静力膜盒（X-元件）作为排气阀，可自动排放低于饱和蒸汽温度的空气。工艺负荷变化时，自动调节型的高精磨自由浮球可提供连续、平稳和低速的冷凝水排放，持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美的密封。

工作原理

1. 初始空气和冷凝水排放 在启动阶段，通入蒸汽前，疏水阀处于冷态，X-元件收缩，排气阀座开启。这使得在首次通入蒸汽时，空气能通过排气阀迅速排出，冷凝水通过阀嘴迅速排出。必要时，可使用旁通排污阀快速排放初始空气和冷凝水。

2. 冷凝水排放 初始空气和冷凝水排放完毕后（旁通排污阀关闭），流入的蒸汽和冷凝水的热量使 X-元件膨胀，关闭排气阀。冷凝水液位上升，浮球因浮力上升，打开阀嘴，排放冷凝水。

3. 热空气排放 在正常运行期间，如果有热空气随蒸汽流入疏水阀，X-元件的温度下降，导致其瞬间收缩并打开排气阀，从而快速排放空气。空气排出后，蒸汽接触到 X-元件，温度升高，排气阀关闭。

4. 关闭状态 当冷凝水流量减少时，随着冷凝水的排出，浮球下降，关闭阀嘴。阀嘴上方始终保持水封，以防止蒸汽泄漏。高温蒸汽使 X-元件膨胀，保持排气阀关闭。

规格参数

型号	J3S-X-BV
连接方式	螺纹, 法兰
口径 (mm)	15, 20, 25
阀嘴编号	2, 5, 10
最大工作压力 (PMO)	0.2, 0.5, 1.0 MPaG
最大压差 (ΔPMX)	0.2, 0.5, 1.0 MPa
最大工作温度 (TMO)	185 °C
X-元件的过冷度	6 °C 以内
X-元件的类型	C6

受压外壳的设计条件

最大允许压力 (PMA)：1.0 MPaG 最大允许温度 (TMA)：185 °C 以上为设计条件，非工作条件。为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。

执行器选项

除了手动型号 J3S-X-BV 外，该系列还包括自动旁通型号：

• J3S-X-MB (电动执行器)： 采用可逆电机（电容运转式单相异步电动机），ON-OFF 控制。功耗为 52 VA (100-110 V) 或 62 VA (200-220 V)。开关时间约为 3.5 秒 (50 Hz)。具备防雨性能。
• J3S-X-PB (气动执行器)： 采用叶片式回转气动执行器。供气压力为 0.3 - 1.0 MPaG。开关时间为 0.09 - 0.8 秒。具备防雨性能。

结构与材质

名称	材质	ASTM/AISI
阀体	铸不锈钢	A351/A351M Gr.CF8
阀盖	铸不锈钢	A351/A351M Gr.CF8
浮球	不锈钢	AISI316L
阀塞	铸不锈钢	A351/A351M Gr.CF8
内/外过滤网	不锈钢	AISI430/304
阀盖垫圈	聚四氟乙烯	PTFE
X-元件	不锈钢	-
排气阀座	不锈钢	AISI420F
球	不锈钢	AISI304
入口/出口阀座	含碳聚四氟乙烯	PTFE
O型圈	氟橡胶	D2000HK
密封填料	含碳聚四氟乙烯	PTFE

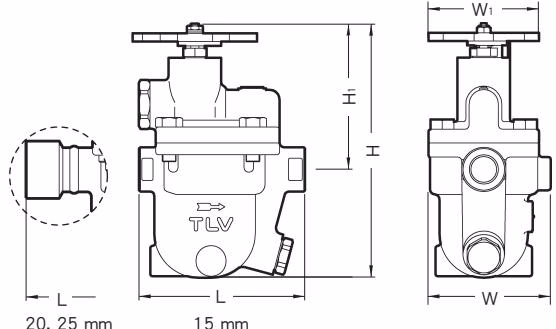

外形尺寸

J3S-X-BV 螺纹

口径	L (mm)	H (mm)	H1 (mm)	W (mm)	W1 (mm)	重量 (kg)
15	120	183	105	89.5	90	3.0
20	190	183	105	89.5	90	3.5
25	200	183	105	89.5	90	3.7

J3S-X-BV 法兰

口径	L (ASME 150RF)	L (ASME 300RF)	H (mm)	H1 (mm)	W1 (mm)	重量 (kg)
15	175	175	183	105	90	3.9
20	195	195	183	105	90	5.1
25	215	219	183	105	90	5.8

旁通阀使用提示

内置旁通阀不能代替疏水阀前后两端的截止阀。因此，为便于维修维护，建议在疏水阀前后两端安装单独的截止阀。

排量

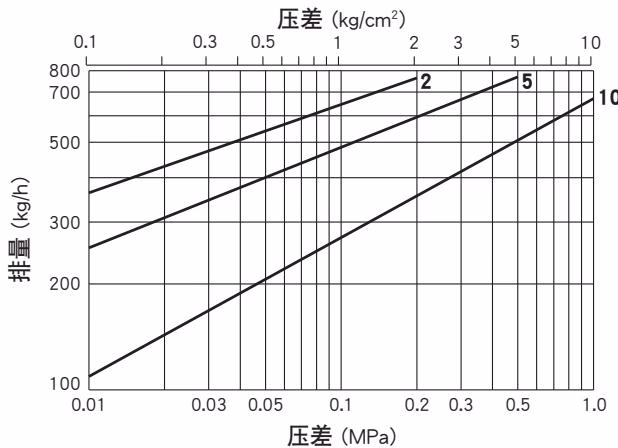

排量 (蒸汽疏水阀)

• 图中曲线上标注的数字代表阀嘴编号。
• 压差是指疏水阀的入口端和出口端的压力差。
• 推荐安全系数：不小于 1.5。

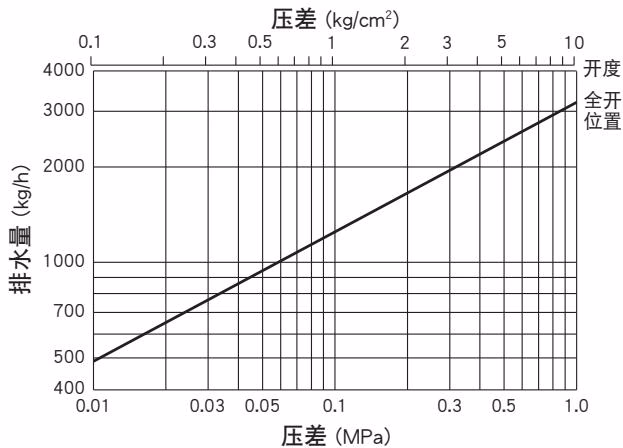

旁通排量 (球阀)

• 排量是基于连续排放接近于室温的水（全开），适用于温度低于 100℃ 以下的情况。
• 此排量仅指旁通阀（球阀）的排量。不包含 X-元件阀。

阀门操作

操作旁通阀（球阀）时请保持其处于全开或全关状态。阀门处于中间位置会导致阀座磨损过快，引起阀门泄漏。
