PN16
TLV J3S-X-PB 是一款经久耐用的不锈钢自由浮球式蒸汽疏水阀，内置的气动旁通阀能快速排出换热器、空调等工艺设备在启动阶段产生的大量冷凝水。
内置在阀盖上的气动球阀密封性能良好，并实现远程启动旁通排污功能，有效缩短设备启动时间。工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放。高精磨加工的浮球、持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美的密封。具有“故障常开”功能的热静力膜盒（X-元件）自动排放低于饱和蒸汽温度的空气。
规格
蒸汽疏水阀
| 型号 | J3S-X-PB |
|---|---|
| 连接方式 | 螺纹 | 法兰 |
| 口径 | 15, 20, 25 mm | 15, 20, 25 mm |
| 阀嘴编号 | 2, 5, 10 |
| 最大工作压力 (PMO) | 0.2, 0.5, 1.0 MPaG |
| 最大压差 (ΔPMX) | 0.2, 0.5, 1.0 MPa |
| 最大工作温度 (TMO) | 185 °C |
| X-元件的过冷度 | 6 °C 以内 |
| X-元件的类型 | C6 |
执行器组件
| 执行器类型 | 叶片式旋转执行器 |
|---|---|
| 供气压力 | 0.3 到 1.0 MPaG |
| 供气口尺寸 | Rc (PT) 1/8 |
| 控制系统 | 开关 (全开/全关) 往复 |
| 开/关时间 (旋转90°) | 0.09 - 0.8 秒 |
| 执行器体积 | 42 cm³ |
| 环境温度范围 | 60 °C 或更低 |
| 防水性 | 防雨 |
| 手动覆盖 | 可以在无驱动空气压力下 |
工作原理
初始空气和冷冷凝水的排放 在启动时，供应蒸汽之前，疏水阀是冷的，因此 X-元件收缩，排气阀座 (A) 打开。当蒸汽首次供应到系统时，这允许空气通过排气阀 (A) 和冷冷凝水通过阀嘴 (B) 快速排放。必要时可以使用旁通排污阀快速排放初始空气/冷凝水。
冷凝水排放 在初始空气和冷冷凝水排放后（旁通排污阀关闭），流入的蒸汽和冷凝水的热量导致 X-元件膨胀，关闭排气阀 (A)。冷凝水水位的上升导致浮球因浮力而上升，打开阀嘴 (B) 并允许冷凝水排放。
热空气排放 如果在正常运行期间热空气与蒸汽一起流入疏水阀，X-元件的温度下降，导致其瞬间收缩并打开排气阀 (A)，从而允许空气快速排放。空气排放后，蒸汽接触 X-元件，温度将升高，导致排气阀 (A) 关闭。
关闭位置 当冷凝水流量减少时，浮球随着冷凝水的排放而下降，关闭阀嘴 (B)。阀嘴 (B) 上方始终保持水封，以防止蒸汽损失。
外形尺寸

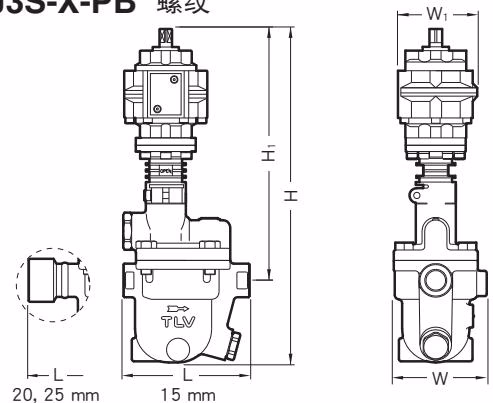

螺纹
| 口径 | L (mm) | H (mm) | H1 (mm) | W (mm) | φW1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 15 | 120 | 318 | 240 | 89.5 | 79 | 4.0 |
| 20 | 190 | 318 | 240 | 89.5 | 79 | 4.5 |
| 25 | 200 | 318 | 240 | 89.5 | 79 | 4.7 |
法兰
| 口径 | L (ASME 150RF) | L (ASME 300RF) | H (mm) | H1 (mm) | φW1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 15 | 175 | 175 | 318 | 240 | 79 | 4.9 |
| 20 | 195 | 195 | 318 | 240 | 79 | 6.1 |
| 25 | 215 | 219 | 318 | 240 | 79 | 6.8 |
排量

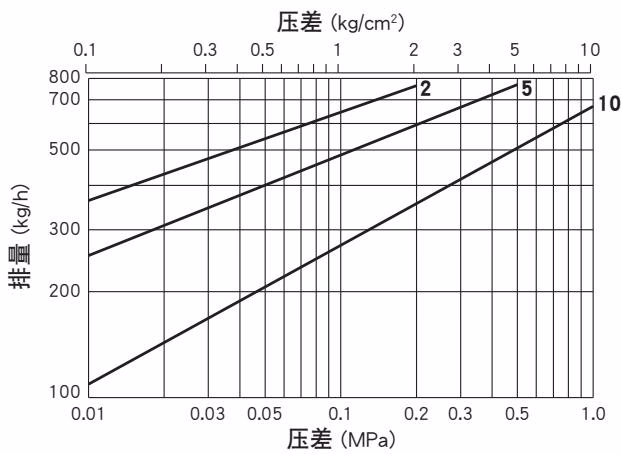

排量 (蒸汽疏水阀)
WARNING
本产品的使用条件不能超过疏水阀的最大压差，否则将导致冷凝水积存！

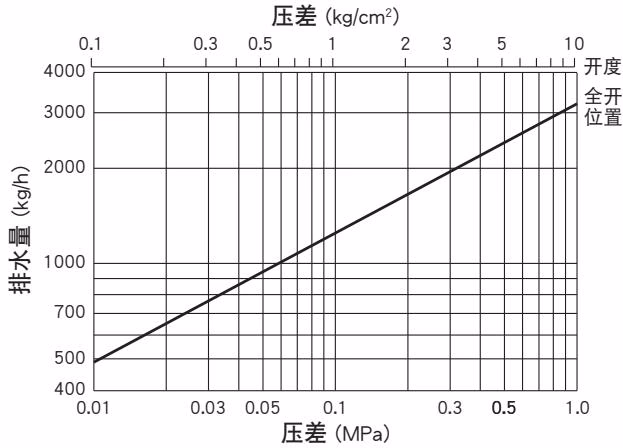

旁通排量 (球阀)
安装与操作
WARNING
请正确安装，切勿在推荐的工作压力、温度和其他规格范围之外使用本产品。使用不当可能会导致产品损坏或故障等危险，从而引发严重事故。
供气管道/操作
- 仅使用经过空气疏水阀、过滤器、注油器等处理的清洁空气。
- 确保气动执行器内没有异物，特别是污垢或密封带。
- 下表显示了供气与阀门开/关之间的关系。
| 端口：A | 端口：B | 阀门 |
|---|---|---|
| 供气 | 排气 | 打开 |
| 排气 | 供气 | 关闭 |
- 在安装前检查气动执行器的操作时，手指应远离旁通排污阀部分。
- 在实际操作前，在空载条件（无压力）下对执行器进行操作检查，以确保空气供应正常。位于执行器下部的“开/关”指示器指示阀门是打开还是关闭。
- 确保在启动时内置球阀处于关闭状态，使产品作为疏水阀运行。
- 要使用旁通功能，通过端口 A 供气，并通过端口 B 排出执行器中的空气。内置球阀将打开。
- 要停止使用旁通功能，通过端口 B 供气，并通过端口 A 排出执行器中的空气。内置球阀将关闭。
- 当产品用作疏水阀时，内置球阀应关闭。
手动操作
- 仅在首先切断气源并确保执行器单元内没有残余压力后，才能进行手动操作。如果执行器单元内有残余压力，则无法进行手动操作。
- 用扳手抓住执行器单元顶部的手动操作键，并按箭头方向转动（对边距离：10 mm）。
维护
执行器单元和旁通阀部分的操作检查
- 至少每 6 个月进行一次操作检查。
- 确保向执行器供气，检查操作（旋转角度、开/关阀门所需的时间、声音）。
- 切断气源后，手动操作阀门，检查阀门内是否有异物并确认扭矩。
| 拧紧扭矩 N·m | 无负载 | 0.5 MPaG 负载 | 1.0 MPaG 负载 |
|---|---|---|---|
| 0.4 | 0.5 | 0.6 |
阀门单元填料部分的额外拧紧
可以进一步拧紧 J3S-X-PB 阀门单元中的填料部分。
- 拆下执行器单元。
- 按照以下步骤进行额外拧紧。
- 拧松支撑螺丝。
- 用套筒扳手进一步拧紧填料支撑。
- 重新拧紧支撑螺丝。
TIP
第一次不要将填料支撑完全拧紧。拧紧程度不要超过阻止泄漏所需的程度。如果在对填料支撑进行额外拧紧后泄漏仍在继续，请更换零件。
