PN63
TLV（TLV）SS1VG-R-M2 和 SS1VG-M-M2 是不锈钢自由浮球式气体疏水阀，设计用于自动排出空气和惰性气体系统中的冷凝水。该系列型号具有高精研磨的浮球和三点式支座，确保良好的密封性。SS1VG-R-M2 采用橡胶阀嘴，即使在无负荷工况下也不会发生泄漏；SS1VG-M-M2 采用金属阀嘴，适用于更高温度的工况。
特点
- 稳定的水封和独特的旋转接触密封式设计，消除了集中磨损，延长使用寿命。
- 三点式支座设计确保了良好的密封性，即使在无负荷的工况下也不会发生泄漏（橡胶阀嘴）。
- 高精研磨的浮球，保证完美的密封性。
- 内置大流通面积的过滤网，保证无故障工作。
- 工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放。
规格
| 型号 | SS1VG-R-M2 (橡胶阀嘴) | SS1VG-M-M2 (金属阀嘴) |
|---|---|---|
| 连接方式 | 螺纹，承插焊，法兰 | 螺纹，承插焊，法兰 |
| 口径(mm) | 15, 20, 25 | 15, 20, 25 |
| 阀嘴编号 | 10 | G5, G10, G16, G21 |
| 最大工作压力 (PMO) | 1.0 MPaG | 0.5, 1.0, 1.6, 2.1 MPaG |
| 最大压差 (ΔPMX) | 1.0 MPa | 0.5, 1.0, 1.6, 2.1 MPa |
| 最大工作温度 (TMO) | 150 ℃ | 220 ℃ |
| 确保紧密密封所需的最小冷凝水量 | 0 kg/h | 0.5 kg/h |
| 适用流体 | 空气，惰性气体 | 空气，惰性气体 |
WARNING
请勿在超过最大工作压差的情况下使用本产品。否则会导致无法排放（阻塞）。不适用于有毒、易燃或其它有害气体。

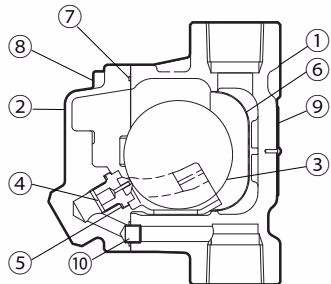

材质
| 序号 | 名称 | 材质 | JIS | ASTM/AISI |
|---|---|---|---|---|
| 1 | 阀体 | 铸不锈钢 | - | A351 Gr.CF8 |
| 2 | 阀盖 | 铸不锈钢 | - | A351 Gr.CF8 |
| 3 | 浮球 | 不锈钢 | SUS316L | AISI316L |
| 4 | 橡胶阀嘴 | 氟橡胶 / 不锈钢 | FPM / SUS303 | D2000HK / AISI303 |
| 4 | 金属阀嘴 | 不锈钢 + 司太立合金 | SUS316L | AISI316L |
| 5 | 阀嘴垫圈 | 聚四氟乙烯 | PTFE | - |
| 6 | 过滤网 | 不锈钢 | SUS304 | AISI304 |
| 7 | 阀盖垫圈 | 聚四氟乙烯 | PTFE | - |

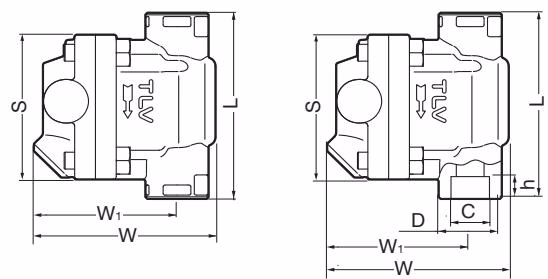

外形尺寸

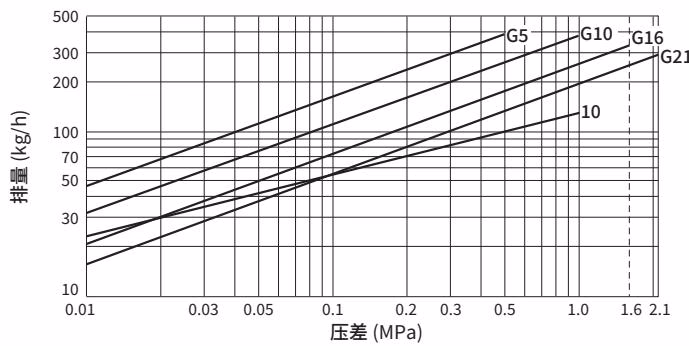

排量
安装与维护
DANGER
严禁对浮球直接加热。受热会引起内部压力增加，导致浮球爆炸，从而引发严重的人员受伤、设备损坏和财产损失。
为了防止空气绑滞，确保空气或气体能被流入的冷凝水排出，当使用水平入口管道时，必须在产品阀盖与储罐干燥部位之间安装一根压力平衡管。
