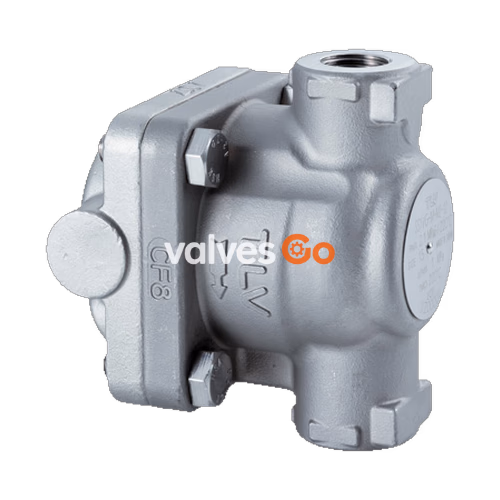

ТЛВ TLV (TLV) SS1VG-R-M2 и SS1VG-M-M2 — это поплавковые конденсатоотводчики из нержавеющей стали, предназначенные для автоматического отвода конденсата из систем сжатого воздуха и инертных газов. Модели оснащены прецизионно отшлифованным поплавком и трехточечной опорой седла для обеспечения герметичности. SS1VG-R-M2 использует клапан с резиновым уплотнением для плотного закрытия даже при отсутствии нагрузки, тогда как SS1VG-M-M2 использует металлическое уплотнение, подходящее для более высоких температур.

Особенности

• Постоянный гидрозатвор и уникальная конструкция поворотного седла исключают концентрированный износ, обеспечивая длительный срок службы.
• Трехточечная опора седла обеспечивает герметичность даже при отсутствии нагрузки (с резиновым уплотнением).
• Прецизионно отшлифованный поплавок обеспечивает превосходную герметизацию.
• Встроенный сетчатый фильтр с большой площадью поверхности гарантирует продолжительную бесперебойную работу.
• Самомодулирующийся свободный поплавок обеспечивает непрерывный, плавный отвод конденсата с низкой скоростью при изменении технологических нагрузок.

Технические характеристики

Модель	SS1VG-R-M2 (Резиновое уплотнение)	SS1VG-M-M2 (Металлическое уплотнение)
Присоединение	Резьбовое, под приварку внахлест, фланцевое	Резьбовое, под приварку внахлест, фланцевое
Диаметр	1/2", 3/4", 1" (15, 20, 25 мм)	1/2", 3/4", 1" (15, 20, 25 мм)
№ седла	10	G5, G10, G16, G21
Макс. рабочее давление (PMO)	10 бари	5, 10, 16, 21 бари
Макс. перепад давления (ΔPMX)	10 бар	5, 10, 16, 21 бар
Макс. рабочая температура (TMO)	150 °C	220 °C
Мин. расход конденсата для герметичности	0 кг/ч	0,5 кг/ч
Рабочая среда	Воздух, инертные газы	Воздух, инертные газы

WARNING

НЕ ИСПОЛЬЗУЙТЕ данное изделие при перепаде давления, превышающем максимально допустимое значение. Это может сделать отвод невозможным (блокировка). Не использовать для токсичных, горючих или иных опасных сред.

Материалы

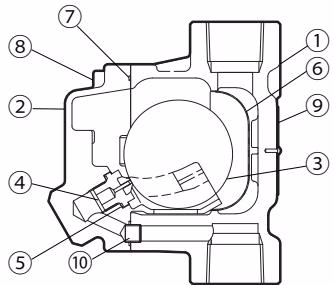

№	Описание	Материал	DIN	ASTM/AISI
1	Корпус	Литая нержавеющая сталь	1.4312	A351 Gr.CF8
2	Крышка	Литая нержавеющая сталь	1.4312	A351 Gr.CF8
3	Поплавок	Нержавеющая сталь	1.4404	AISI 316L
4	Седло (Резиновое)	Фторкаучук FPM / Нержавеющая сталь	-/1.4305	D2000HK / AISI 303
4	Седло (Металлическое)	Нержавеющая сталь SUS316L + Стеллит	1.4404	AISI 316L
5	Прокладка седла	Фторопласт PTFE	-	-
6	Фильтр	Нержавеющая сталь	1.4301	AISI 304
7	Прокладка крышки	Фторопласт PTFE	-	-

Размеры

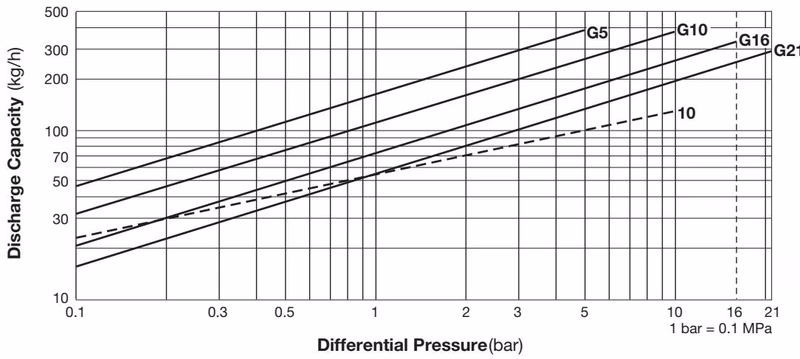

Пропускная способность

Установка и техническое обслуживание

DANGER

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ подвергать поплавок прямому нагреву. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям, травмам или повреждению оборудования и имущества.

Для предотвращения воздушных пробок и обеспечения вытеснения воздуха или газа поступающим конденсатом, при использовании горизонтального входного трубопровода необходимо установить линию выравнивания давления между крышкой изделия и сухой частью резервуара.
