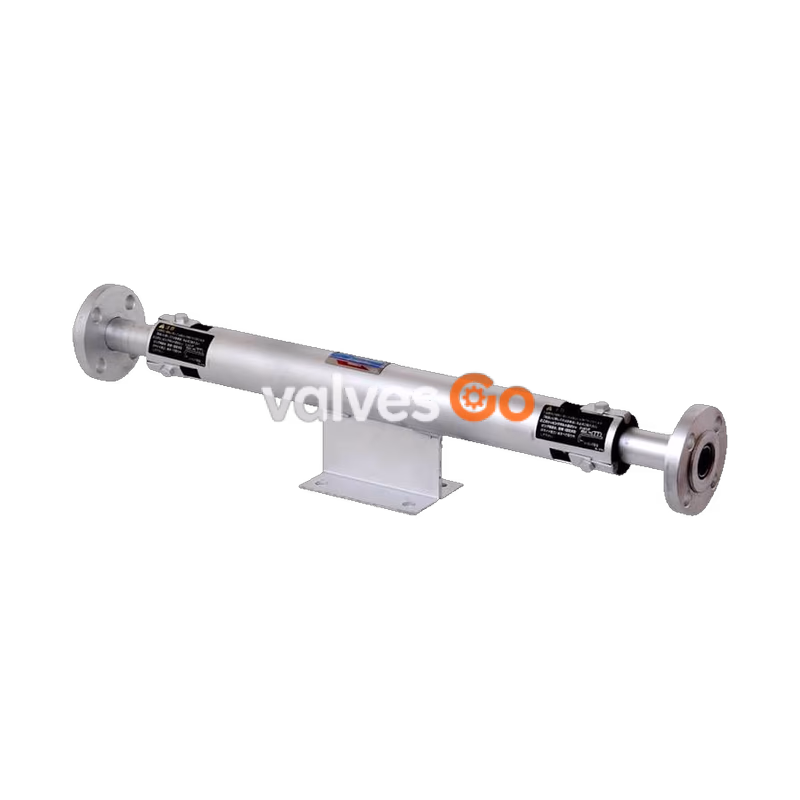

耀希达凯（Yoshitake）EB-12 是一款高性能复式波纹管式膨胀节（伸缩节），设计用于吸收管道的热胀冷缩并抵抗外部冲击。其最大轴向伸长量为 70 mm，适用于蒸汽、空气、冷热水和油等非危险性流体，最高工作压力可达 2.0 MPa，最高温度 220℃。触液部件由 SUS316L 不锈钢制成，具有出色的耐腐蚀性和耐久性。

特点

• 内部保护： 设有控制环，用来加固以抵抗内压和均衡波纹管的伸缩量。
• 免维护： 因为不使用填料，不需要因老化而重新紧固和更换。易于维护和管理。
• 一体化设计： 法兰盘、短管和波纹管组合为一体，结构简单。
• 外部保护： 连接外管，以防止波纹管受到外部冲击而损坏。
• 内管设计： 连接有不锈钢内管，以防止流体漏压、振动、冲击、腐蚀等。
• 超群耐久： 触液件为不锈钢材质，耐腐蚀性好，具有超群的耐久性。

规格

型号	EB-12
适用流体	蒸汽、空气、冷水和热水、油、其它非危险性流体
最高压力	2.0 MPa
最高温度	220℃
最大轴向伸长量	70 mm *（伸长量：20 mm，缩短量：50 mm）
外管材料	碳素铸钢
波纹管、内管材料	不锈钢 (SUS316L)
连接方式	JIS 20K RF 法兰盘型
压力测试（水压）	3.0 MPa

INFO

• 定心固定架底座一侧的伸长量为 10 mm，缩短量为 25 mm。可提供 300A～450A 的公称直径（双式：EB-8）。

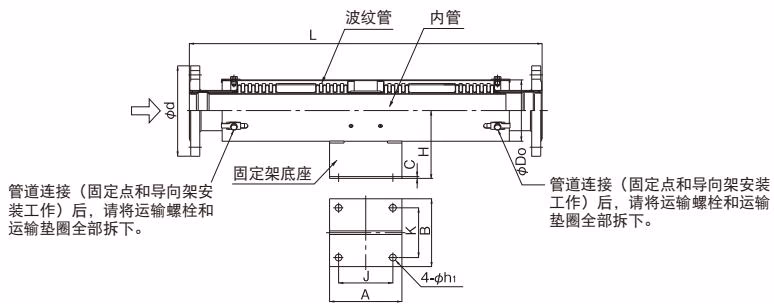

尺寸与重量

公称直径	L	最大工作长度	最少工作长度	最大轴向伸长量	Do	d	H	J	K	A	B	C	h1	螺栓尺寸	重量 (kg)
20A	680	700	630	70	60.5	100	100	100	60	135	95	3.2	12	M10	4.8
25A	680	700	630	70	60.5	125	100	100	60	135	95	3.2	12	M10	5.7

零部件与材质

序号	零件名称	材质
13	固定底座 (Anchor Base)	轧制钢 (SS400)
12	外管 (Outside Pipe)	轧制低碳钢 (SPHC)
11	加强管 (Reinforce Pipe)	轧制钢 (SS400)
10	中间环 (Middle Ring)	轧制钢 (SS400)
9	内管 (Inside Pipe)	不锈钢 (SUS316L)
8	控制环 (Control Ring)	轧制钢 (SS400)
7	波纹管 (Bellows)	不锈钢 (SUS316L)
6	环 (Ring)	轧制钢 (SS400)
5	运输用螺栓 (Shipping Bolt)	轧制钢 (SS400)
4	运输用垫圈 (Shipping Washer)	轧制钢 (SS400)

WARNING

管道施工（固定点及导向施工）完成后，务必拆除运输用垫圈 (Shipping Washer) 和运输用螺栓 (Shipping Bolt)。
