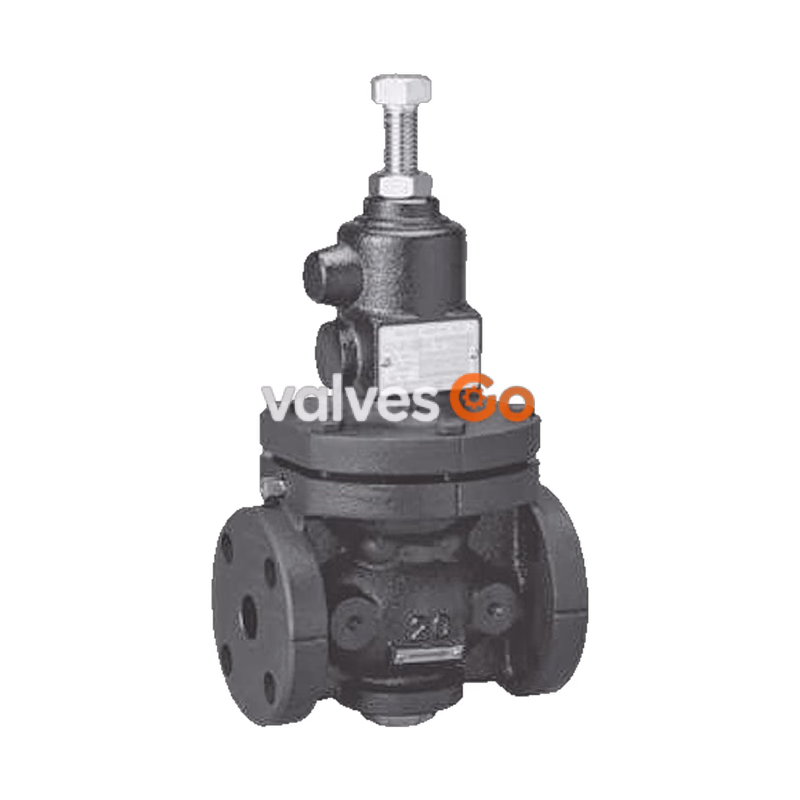

耀希达凯 (Yoshitake) GD-200 系列减压阀专为冷热水、油类（煤油、A类和B类重油）、空气及其他非危险性流体设计。该系列球墨铸铁减压阀采用压力平衡结构，能够保持二次压力稳定，不受一次压力波动的影响。产品系列包括标准型 GD-200、适用于更高一次压力（最高 2.0 MPa）的 GD-200H，以及阀体内外表面均有尼龙 11 涂层、具有优异耐腐蚀性的 GD-200C 型。

特点

• 压力平衡结构使二次压力保持在一定值，不受一次压力影响。
• 不锈钢阀座确保了优良的耐磨性能和耐久性能。
• 从上部拆卸，可进行内部点检，简化了维护。
• 当减压阀关闭时，橡胶阀瓣可以防止泄漏。
• GD-200C 型的阀体内外表面具有尼龙 11 覆层，耐腐蚀性强。
• 管道安装的方向为水平或垂直任意（但是，80A 以上只可水平安装，且需保持向上姿态）。

规格

型号	GD-200	GD-200C	GD-200H
适用流体	冷水和热水、油、空气、其他非危险性液体	冷水和热水	冷水和热水、油、空气、其他非危险性液体
一次压力	1.0 MPa 以下	1.0 MPa 以下	2.0 MPa 以下
最小差压	0.05 MPa	0.05 MPa	0.05 MPa
最大减压比	10:1	10:1	10:1
适用流体温度	5-80°C	5-60°C	5-80°C
阀体材质	球墨铸铁	球墨铸铁	球墨铸铁
阀座材质	不锈钢	不锈钢	不锈钢
阀瓣 / 膜片	NBR	EPDM 或 FKM	NBR
连接方式	JIS 10K FF 法兰盘型	JIS 10K FF 法兰盘型	JIS 20K RF 法兰盘型

选项

• 可提供 FKM 型（GD-200H 口径 65A-150A 除外）。
• 可提供带压力表的型号（连接口径 JIS Rc 1/4）。根据要求也可提供 JIS Rc 3/8。

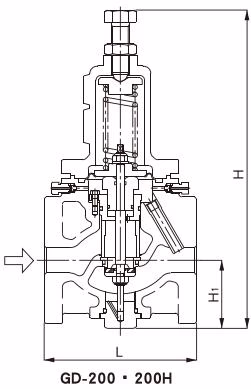

尺寸和重量

公称直径	L	H (GD-200)	H (GD-200H)	H1	重量 (kg) GD-200	重量 (kg) GD-200H
15A	145	310	310	57	8.2	8.2
20A	150	310	310	57	8.2	8.2
25A	150	333	333	67	10.0	10.0
32A	195	397	397	76	17.3	17.3
40A	195	397	397	76	17.3	17.3
50A	195	415	415	81	19.2	19.2
65A	270	555	555	110	40.0	40.0
80A	270	582	582	125	43.7	43.7
100A	308	645	645	143	70.0	70.7
125A	380	849	849	179	144.0	145.0
150A	400	918	918	204	173.0	175.0

特性图表

流量特性图表

压力特性图表

本图表显示的是：当一次压力为 1.0 MPa，二次压力设定为 0.10 MPa 时，一次压力在 0.15 至 1.0 MPa 之间变化时的二次压力变动情况。

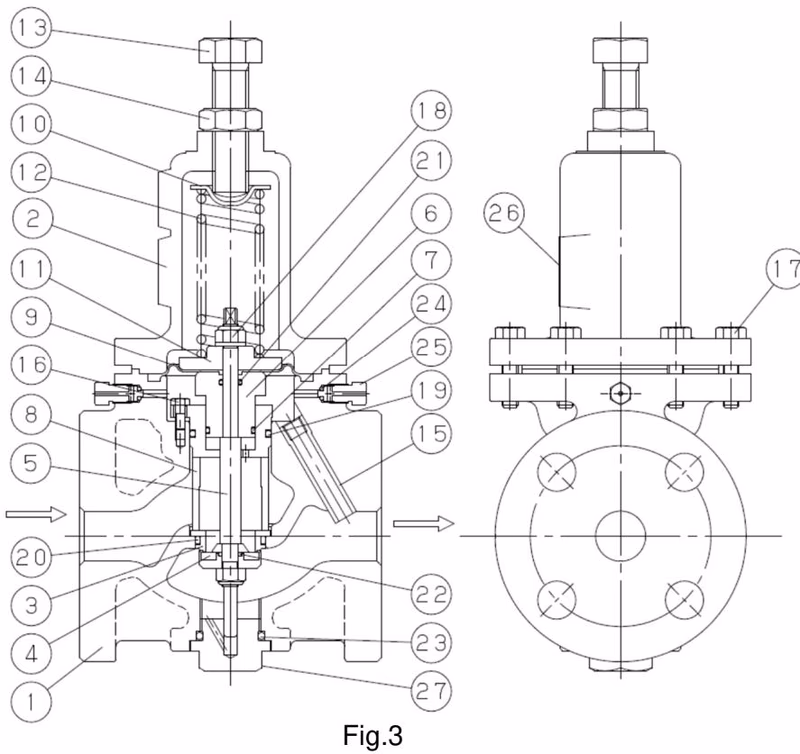

结构

如果向右转动调节螺钉，膜片将受弹簧压缩，与阀杆相连的阀瓣将打开。膜片的载荷与弹簧的载荷相平衡，从而调节主阀的开度以控制减压压力。

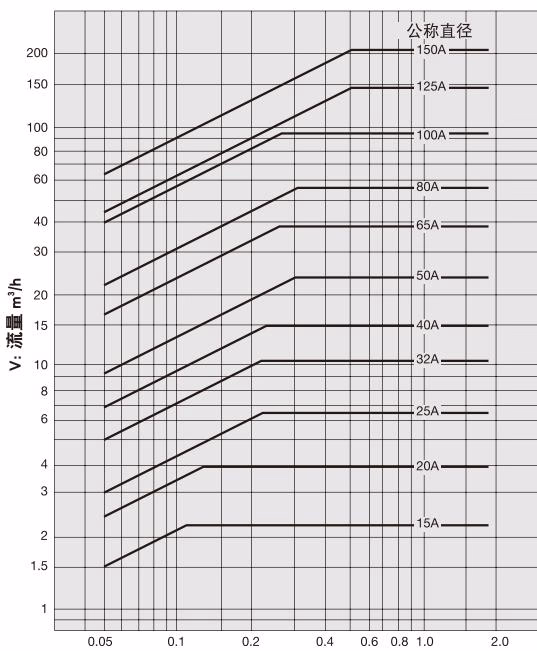

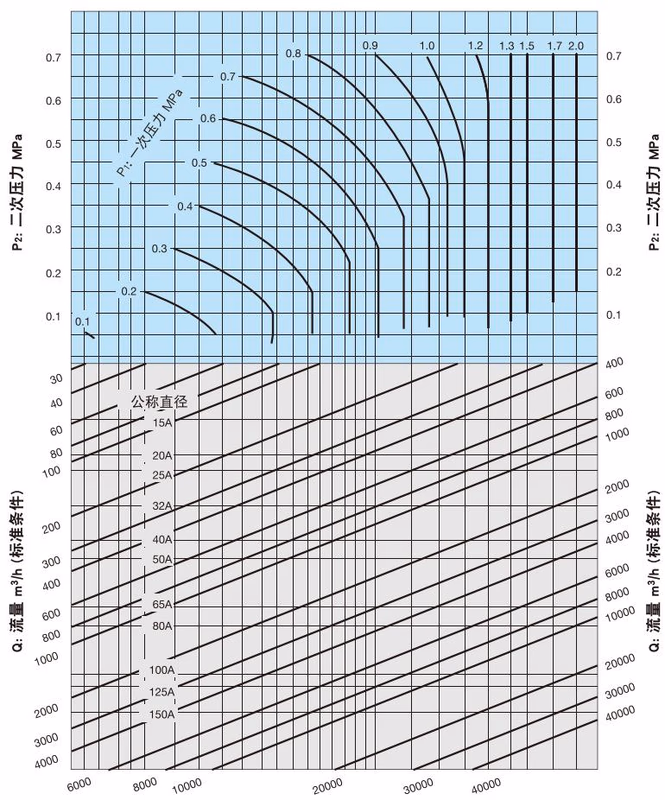

公称直径选择

安装注意事项

• 请在阀门入口侧安装过滤器，以确保正确的压力控制。
• 请安装旁通管路，以便在检查和维护产品时系统仍能运行。
• 对于气体应用，请在阀门入口侧安装疏水阀以防止排水问题。
• 请确保在管道中心上方预留足够的空间用于维护。
