耀希达凯（Yoshitake）GD-26S-NE 是一款专为冷热水应用设计的直动式减压阀。其接液部件采用耐腐蚀的铸造不锈钢材料制成，有效防止生锈。该阀门在 15A 至 50A 口径中配有内置过滤器，并采用压力平衡结构，能够保持二次压力恒定，不受一次压力波动的影响。

GD-26S-NE 型号符合日本水道协会（JWWA）认证标准。其小巧轻便的设计使管道安装更加简便，密闭式结构确保即使膜片损坏或破裂，流体也能保持在阀内。从上部拆卸即可进行维护和检查，非常简便。

特点

• 接液部件采用防腐材料制成，不会出现锈水。
• 获得日本水道协会（JWWA）认证。
• 低噪声设计。
• 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
• 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
• 从上部拆卸即可进行维护和检查，非常简便。
• 设计紧凑、重量轻，便于进行管道作业。

注意

将产品安装在管道中之前，务必清除管道中的异物和水垢。防止异物进入管道，包括用于管道连接的密封胶带或液体密封剂。异物、水垢或密封剂进入产品会导致阀门泄漏或产品故障。

提示

设定压力可能会受环境温度（外部温度）和流体温度的影响。安装管道时应避免阳光直射。

尺寸和重量

公称直径	d	L	H	H1	重量 (kg)
20A	Rc 3/4	135	170	41	2.2
25A	Rc 1	135	170	41	2.2
32A	Rc 1-1/4	180	224	57	4.7
40A	Rc 1-1/2	180	224	57	4.5
50A	Rc 2	200	239.5	61	6.5

额定流量

当阀门之前和之后的差压为 0.15 MPa 以上时：

公称直径	15A	20A	25A	32A	40A	50A
额定流量 L/min	30	40	60	100	150	250

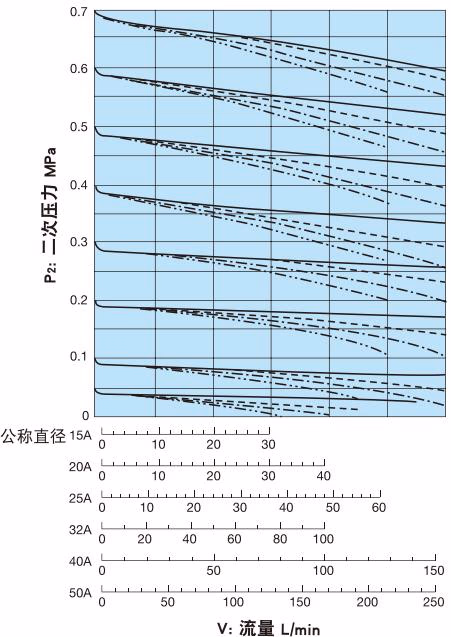

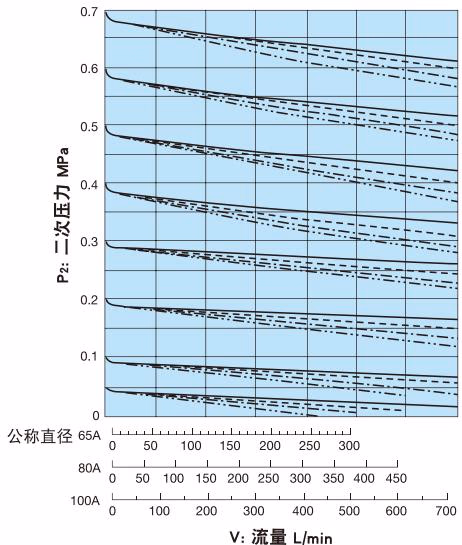

如果阀门之前和之后的差压小于 0.15 MPa，请从选择图表中选择正确的口径。

压力落差

公称直径	压力范围	二次压力范围	压力落差
15-100A	A	0.05-0.35 MPa	0.05 MPa 以内
15-100A	B	0.30-0.70 MPa	0.10 MPa 以内
