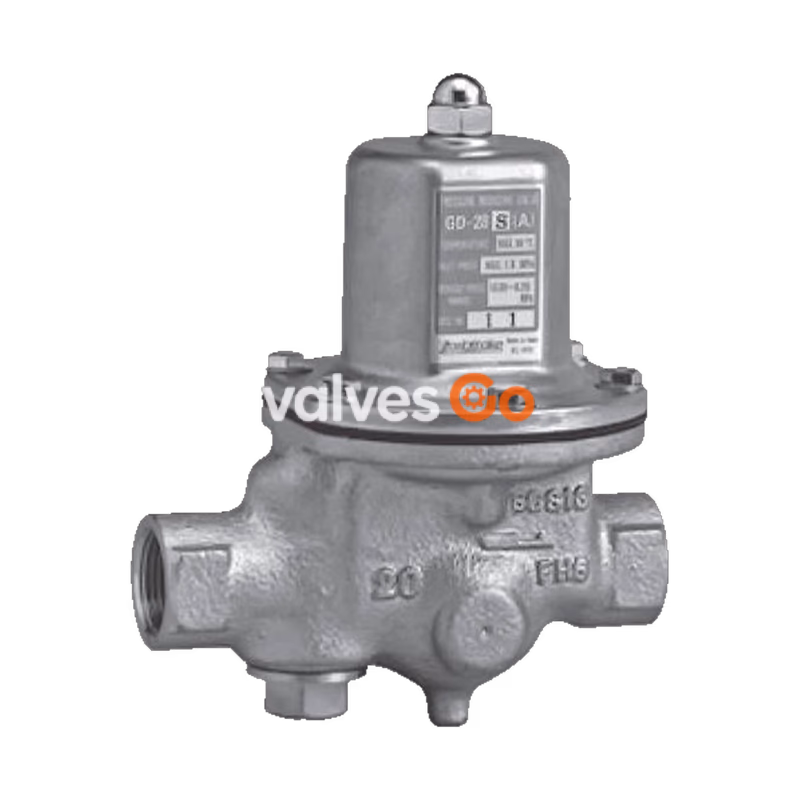

Ёситакэ (Yoshitake) GD-26S-NE — это редукционный клапан прямого действия, предназначенный для систем холодного и горячего водоснабжения. Детали, контактирующие со средой, изготовлены из коррозионностойкой литой нержавеющей стали, что предотвращает появление ржавой воды. Клапан оснащен встроенным сетчатым фильтром (для диаметров 15A–50A) и имеет сбалансированную по давлению конструкцию, которая поддерживает постоянное выходное давление независимо от колебаний давления на входе.

Модель GD-26S-NE соответствует стандартам Японской ассоциации водоснабжения (сертификат JWWA). Компактный и легкий дизайн упрощает монтаж трубопроводов, а закрытая конструкция гарантирует, что жидкость останется внутри клапана даже в случае повреждения или разрыва мембраны. Техническое обслуживание и осмотр легко проводятся путем разборки через верхнюю часть.

Особенности

• Детали, контактирующие со средой, изготовлены из коррозионностойкого материала для предотвращения появления ржавчины.
• Одобрение JWWA (Японская ассоциация водоснабжения).
• Сниженный уровень шума.
• Сбалансированная по давлению конструкция поддерживает выходное давление на постоянном уровне, не подвергаясь влиянию давления на входе.
• Закрытая конструкция удерживает жидкость внутри даже при повреждении или разрыве мембраны.
• Простое техническое обслуживание и осмотр благодаря разборке с верхней стороны.
• Компактный и легкий дизайн облегчает монтажные работы.

Осторожно

Перед установкой изделия в трубопровод обязательно удалите из труб посторонние вещества и накипь. Не допускайте попадания в трубопровод посторонних веществ, в том числе уплотнительной ленты или жидкого герметика для резьбовых соединений. Попадание в изделие посторонних веществ, накипи или герметика приведет к протечке клапана или его неисправности.

Примечание

На установленное давление могут влиять температура окружающей среды и температура рабочей жидкости. Прокладывайте трубы таким образом, чтобы изделие не подвергалось воздействию прямых солнечных лучей.

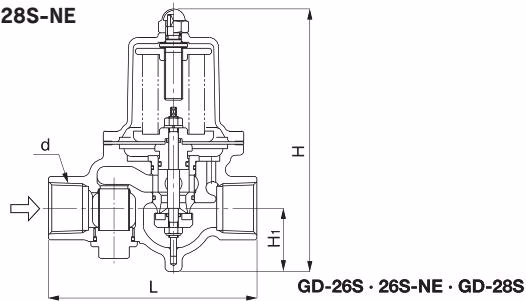

Размеры и вес

Номинальный диаметр	d	L	H	H1	Вес (кг)
20A	Rc 3/4	135	170	41	2.2
25A	Rc 1	135	170	41	2.2
32A	Rc 1-1/4	180	224	57	4.7
40A	Rc 1-1/2	180	224	57	4.5
50A	Rc 2	200	239.5	61	6.5

Номинальный расход

Если перепад давления до и после клапана составляет 0.15 МПа или более:

Номинальный диаметр	15A	20A	25A	32A	40A	50A
Номинальный расход л/мин	30	40	60	100	150	250

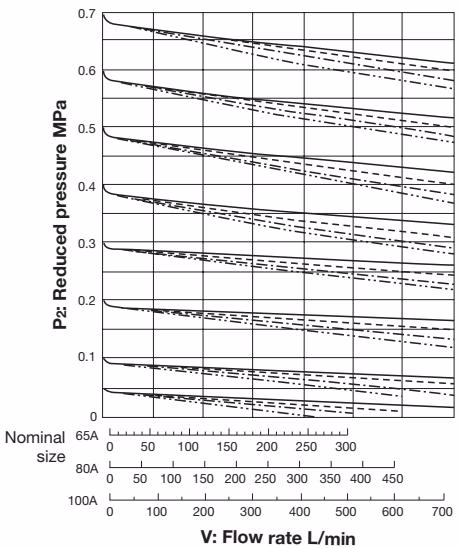

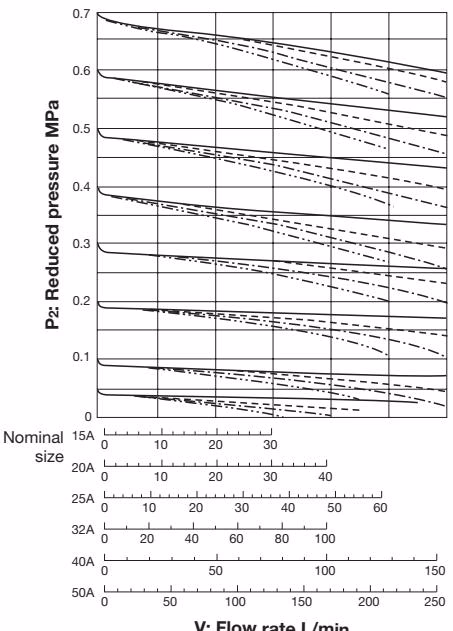

Если перепад давления до и после клапана составляет менее 0.15 МПа, используйте график выбора номинального диаметра.

Отклонение давления

Номинальный диаметр	Диапазон давлений	Диапазон выходного давления	Отклонение давления
15-100A	A	0.05-0.35 МПа	В пределах 0.05 МПа
15-100A	B	0.30-0.70 МПа	В пределах 0.10 МПа
